粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

橋梁孔道壓漿料廠家

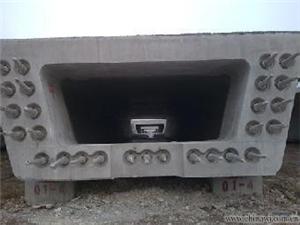

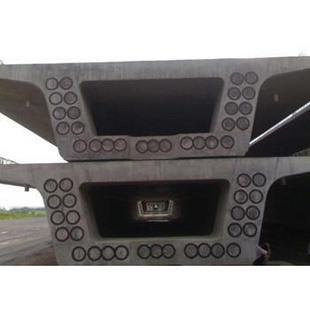

一、 產(chǎn)品簡介

壓漿劑（料）具有微膨脹、無收縮、大流動(dòng)、自密實(shí)、極低泌水率、充盈度高、氣囊沫層薄直徑小、強(qiáng)度高、防銹阻銹、低堿無氯、粘接度高、綠色環(huán)保的優(yōu)良性能。不含氧化物、氯化物、亞硫酸鹽和亞硝酸鹽等對鋼筋有害組份，由高性能塑化劑、表面活性劑、硅鈣微膨脹劑、水化熱抑制劑、遷移型阻銹劑、納米級礦物硅鋁鈣鐵粉、穩(wěn)定劑精制而成的壓漿劑或與低堿低熱硅酸鹽水泥等精制復(fù)合而成的壓漿料。

公司曾先后受邀參與編制了國家建材行業(yè)標(biāo)準(zhǔn)《水泥基灌漿材料》（JC/T986-2006）、國家標(biāo)準(zhǔn)《水泥基灌漿材料業(yè)績技術(shù)規(guī)范》（GB/T50448-2008），開發(fā)的“一種后張法預(yù)應(yīng)力管道灌漿料”已申請專利，專利號：201110428366.5，并通過中冶集團(tuán)科技成果鑒定。

二、壓漿工藝技術(shù)要求
　　1、壓漿前，清除梁孔道內(nèi)雜物和積水。壓漿時(shí)漿體溫度應(yīng)在5℃-30℃之間，壓漿及壓漿后3d內(nèi)，梁體及環(huán)境溫度應(yīng)大于5℃，否則應(yīng)采取保養(yǎng)措施。在高于35℃施工時(shí)，應(yīng)選擇夜間或早晚施工，低于5℃時(shí)，應(yīng)按冬期施工技術(shù)要求處理，適量提高含氣量指標(biāo)。 　　

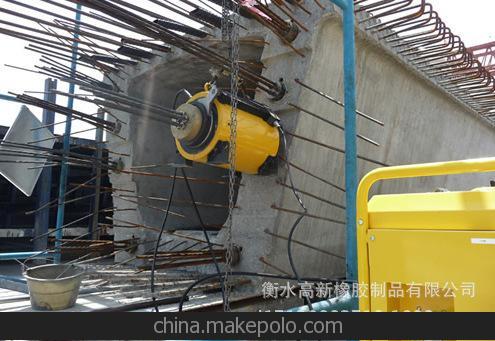

　　2、壓漿前應(yīng)開啟壓漿泵，使?jié){體從壓漿嘴排出少許，以排除壓漿管路中的空氣、水、稀漿，當(dāng)排出的漿體流動(dòng)度和攪拌罐中一致時(shí)，方可開始壓入梁體孔道。 　　
　　3、壓漿的最大壓力不宜超過0.6Mpa，壓漿充盈度應(yīng)達(dá)到孔道另一端飽滿并于排氣孔排出與規(guī)定流動(dòng)度相同的漿體為止。關(guān)閉出漿口后，應(yīng)保持不小于0.5Mpa且不少于3min的穩(wěn)壓期。 　　

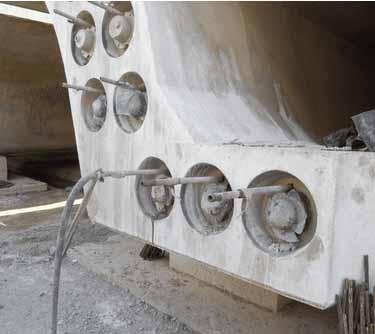

　　4、對于連續(xù)梁或者進(jìn)行壓力補(bǔ)漿時(shí)，讓管道內(nèi)水-漿懸浮液自由地從出口端流出；再次泵漿，直到出口端有勻質(zhì)漿體流出，0.5Mpa的壓力下保持5min，此過程應(yīng)重復(fù)1-2次。壓漿后應(yīng)從錨墊板壓/出漿孔檢查壓漿的密實(shí)情況，如有不密實(shí)，應(yīng)及時(shí)補(bǔ)灌，以保證孔道完全密實(shí)。 　　
　　5、如用真空輔助壓漿工藝，在壓漿前應(yīng)首先進(jìn)行抽真空，使孔道內(nèi)的真空度穩(wěn)定在-0.06Mpa--0.08Mpa之間，真空度穩(wěn)定后，立即開啟管道壓漿端閥門，同時(shí)開啟壓漿泵進(jìn)行連續(xù)壓漿。 　　
　　6、壓漿順序：先下后上，同一管道壓漿應(yīng)連續(xù)進(jìn)行，一次完成，從漿體攪拌到壓入梁體的時(shí)間應(yīng)小40min。 　　
　　7、壓漿取樣：壓漿過程中，每孔梁應(yīng)制作3組標(biāo)準(zhǔn)養(yǎng)護(hù)試體（40mm×40mm×160mm），進(jìn)行抗壓強(qiáng)度和抗折強(qiáng)度試驗(yàn)，對壓漿進(jìn)行記錄。

三、產(chǎn)品包裝
　　1、包裝：壓漿劑（料）為內(nèi)塑外編織袋密封包裝。
　　2、重量：每件壓漿劑（料）凈重為40kg±0.2kg。
　　3、生產(chǎn)日期和批號，于出廠合格證注明。
　　4、保質(zhì)期：出廠產(chǎn)品在常溫標(biāo)準(zhǔn)保存條件下，壓漿料保質(zhì)期90天，壓漿劑保質(zhì)期為180天。
　　5、保存條件：存于陰涼干燥的倉庫保儲(chǔ)，防水防潮、防破損。
