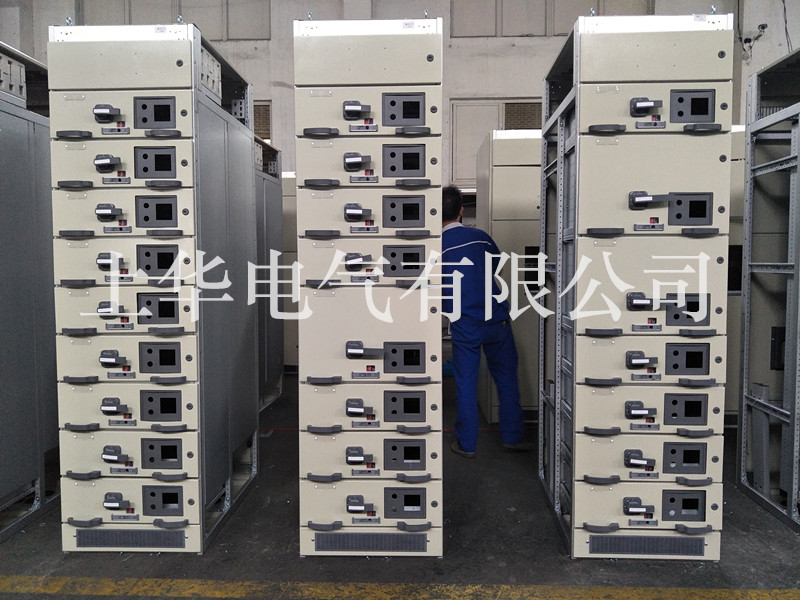

MNS是一種模塊化、多功能的低壓配電柜。應用于冶金、石油、化工、工礦企業及基礎設施等領域中所有需要高可靠性場合的低壓系統：配電和電動機控制系統。

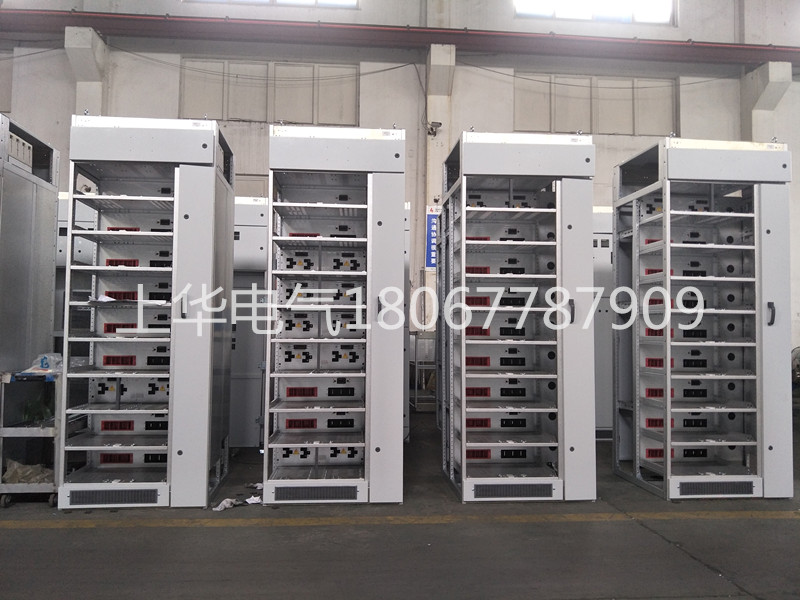

MNS采用的柜體結構具有高度的靈活性。 根據您的需要或不同的使用場合，柜體內可安裝多種型號及規格元器件；根據不同的用電設備，多種類型的饋電單元可以裝在同一列柜或同一臺柜中。如:饋電回路與電動機控制回路可混裝在一起。

MNS是一種全系列的低壓開關柜，可以滿足您全方位的需求。適用于4000A以下的所有低壓系統。MNS可以提供高水準的可靠性和安全性。人性化的設計，加強了對人身和設備安全所需的保護。MNS為全組裝式結構，其特有的型材結構及連接方式以及對各種元器件的兼容性，可滿足苛刻工期及供電連續性的要求。

執行標準:IEC60439.GB7251.1。

技術數據

1、一般數據

1.1 應用場合：配電、電動機控制

1.2 執行標準：IEC60439、GB7251.1

1.3 環境溫度：-5oC—40oC

1.4 環境相對濕度40℃時不超過50%，在較低溫度時， 允許有較高的相對濕度(如:20oC時為90%)

1.5 安裝地點：室內

1.6 海拔高度：≤2000m

2、機械數據

2.1 進出線形式：電纜/母線槽(橋）

2.2 電纜進出：頂部/底部

2.3 接線形式：柜前/柜后

2.4 防護等級：IP30、IP40、IP54

2.5 功能單元隔離形式：全隔離或部分隔離

3、柜體尺寸

3.1 高度：2200

3.2 寬度：600,800,900,1000

3.3 深度：600,800,1000

3.4 表面處理：靜電噴塑

3.5 柜體顏色：根據用戶要求

4、電氣數據

4.1 額定絕緣電匝:至1000V

4.2 額定工作電壓:至660V

4.3 額定頻率:50/60HZ

4.4 額定沖擊耐受電壓:8kV

4.5 輔助電路額定電壓:AC380.220V/DC2

4.6 過電壓等級：Ⅲ

4.7 污染等級：3

4.8 額定電流：5000A

4.9 水平母線額定電流：5000A

4.10 垂直母線額定電流：1000、1250A

5、水平母線

5.1 額定短時耐受電流：50/80/1OOkA

5.2 額定峰值耐受電流：105/176/220kA

6、垂直母線

6.1 額定短時耐受電流: 50/80kA

6.2 額定峰值耐受電流：105/176kA

7、接地系統:TT，IT，TN-S,TN-C-S

8、最大進出線斷路器:5000A

(1)帶玻璃門的柜體，其最小深度為725

(2)為了方便水平母線的敷設,同一排列的系統, 柜體深度應統一。如果不統一,則應在每個連 接處加一臺400寬的母線轉接柜。

(3)有母線橋或母線槽進、出線的柜體，其深度應≥800。

特殊要求的產品可向本公司咨詢
