明渠式（框架式）紫外線消毒器總體概述

1、所有與污水相接觸的金屬元件為304/316不銹鋼。

2、所有室內柜體、室外柜體材質為304/316不銹鋼。

    3、所有暴露在紫外光中的線纜都用Teflon涂層。

4、所以連接紫外燈與鎮流器的線纜密封在紫外燈模塊組件內不暴露在污水和紫外光中。

雁塔框架式（明渠式）紫外線消毒器系統分項詳細描述

 燈管排列結構

燈管布置為最優化燈管及腔體結構，使得在同樣的燈數下，達到最大的計量。

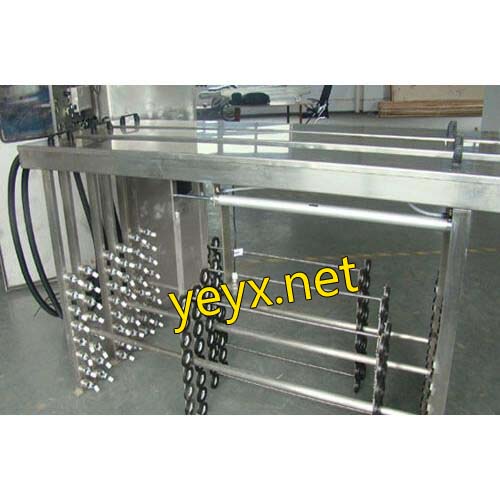

紫外燈模塊組件

l 紫外線系統包括紫外燈管、套管、燈架以及安裝在其之內的機械自動清洗裝置。

l 每根燈管內置在一根單獨的石英套管內，套管的一端為閉口端，而另一端由燈管密封結構密封。

l 模塊中所有燈管和燈管電極通過密封的石英套管置于帶消毒的污水中，燈管發散的熱量由污水吸收從而實現冷卻的目的。

l 石英管的閉口端通過橡膠墊固定在托板上并與框架相連，從而使得石英套管不與框架上任何鋼體相接觸，防止石英套管受震動破損，自動清洗時石英套管不會脫出；

l 石英套管的兩端固定在消毒模塊內。

l 所有與污水相接觸的焊接金屬元件均為304不銹鋼。

l 紫外燈模塊更換紫外燈管、更換石英套管等維護維修操作管理特別方便，無須提起消毒設備本體結構件就可輕松完成上述工作。

3、紫外燈管

1. 紫外燈管采用荷蘭飛利浦優質產品。

2. 燈管為預熱型低壓高強度紫外汞齊燈，這種燈為目前世界最先進的紫外燈，紫外轉換效率非常高，使用壽命大大延長，無需增壓，只需接入市電即可，非常方便使用。

3. 燈管保證壽命不低于12,000小時。

5. 燈管燈絲采用夾式設計，獨特的卷曲式可以防震。

6. 電路連接部分只在燈管一端，方便更換，每個連接處有四個插點。

7. 紫外燈管為無臭氧發生類燈管。

8. 采用可調功率電子鎮流器，紫外燈管由可變功輸出電子鎮流器操作控制。

9. 紫外燈管為低壓高強汞齊燈，其額定功率為320W。

4、燈管端部密封和燈座

l 每支燈管安裝在一根單獨的石英套管內。

l 石英套管開口端由304螺帽、橡膠塞和O型圈組成密封，套管和鋼體不直接接觸，防止損壞套管。

l 石英套管螺帽具有滾花面以供緊固時手握，拆卸燈管及套管時不需任何工具。

l 在石英套管發生意外破裂時不會侵襲與其他燈管的線路連接。

l 石英套管密封等級：IP68

5、紫外燈套管

l 紫外燈套管采用LIGHE SOURCES公司的原裝優質產品。

l 石英套管254nm紫外透光率不低于90%

l 石英套管為一端開口，另一端為圓形平底自然閉口端。

l 套管壁厚度為1.5mm。

l 石英套管開口端由螺帽、橡膠塞和O型圈組成密封。

l 石英套管為直管、單端開口。單端開口可減少密封點，減少透水幾率，提高系統安全性。另外密封設計為雙重密封，保證系統可靠性。

l 石英套管螺帽具有滾花面以供緊固時手握，安裝或卸下該螺帽時不需要任何工具。燈管從石英套管的開口一端進行安裝和拆卸。

l 燈管、套管和排架間有二級密封，以防燈管或石英套管破裂時漏水進入消毒模塊，影響其他燈管工作。

l 燈座里面的橡膠塞密封將燈與紫外模塊和模塊上的其他燈管密封隔離開。

6、電路部份:

l 每一個紫外燈模塊供電通過匯流條從配電中心把電傳送過來并包括一個接地探頭/熔斷延時線路板和防水接頭。

l 每個鎮流器驅動1根燈管。

l 鎮流器功率因數不低于98%。

雁塔框架式（明渠式）紫外線消毒器鎮流器控制柜

l  鎮流器為由微機處理器控制的高功率因素電子鎮流器；

l  鎮流器功率因數：≥0.98；

l  輸出功率可以在50%-100%可調；

l  防護等級超過IP54；

l  最高環境溫度： 70℃以下 ；

l  鎮流器質保期為3年；

l  電子鎮流器由微處理器控制，每個電子鎮流器獨立控制1支紫外光燈管，提供每支紫外光燈的工作狀況并且把信息輸送到控制系統的數據采集電路板，中央控制中心根據污水廠流量計傳過來的流量信號發出指令，電子鎮流器內部微處理器根據這些指令調整鎮流器輸出功率，以正比于輸入控制信號的強度輸出紫外光，使紫外光投放量可以在50%至100%范圍內作線性無級調整，實現調節紫外光燈供電量以維持足夠強度之滅菌能力及最合適之用電量；

l  電子鎮流器具有線性變動的功能，調節紫外線強度輸出。

l  鎮流器由對流冷卻，根據柜內溫度情況，無需構筑獨立空調間，達到了更好的冷卻效果，從而提高了鎮流器的驅動穩定性及使用壽命。

l  系統采用分組、分模塊控制，當檢查或?qū)︽?zhèn)流器進行維修時，不影響其他系統的工作。

l  燈管和鎮流器間接線在出廠前均通過檢測。

l  控制柜防護等級： IP65；

l  電子鎮流器安裝在鎮流器控制柜內，鎮流器控制柜采用單元組合式，根據消毒模塊數成組；柜體制造材料為不銹鋼。

 鎮流器參數：

輸入電壓：交流220V±10% 50/60Hz

輸出功率：320W，50%—100%功率可調

      功率因素：0.98

 明渠式（框架式）紫外線消毒器電源配電系統

l 配電中心（前置配電控制柜）的引入電源參數為380V，三相五線制或三相四線制，50Hz；

l 配電柜通過密封的匯流線路向每一個紫外模塊供電。

l 每個系統控制中心（中央控制柜）供電參數為220V/AC、1相3線。

l 每個配電中心（前置配電控制柜）供電參數為220/380V/AC、3相4線。

l 鎮流器電箱與配電電源控制模塊連接在一起，與中央控制電箱聯接有控制電源電纜，通過它由中央控制柜對鎮流器箱內的單片機監控模塊和鎮流器電路進行通斷電控制，從而控制紫外燈消毒模塊的工作狀態。

l 電源控制模塊包含電源分配、鎮流器、信號傳輸及燈管巡檢系統。它可通過電源分配接插組件向每一排架供電。

l 柜體內所有空氣開關與配電器件均用進口低壓配電元件，確保電器運行的可靠性。

l 由中央控制系統把信號輸送至配電系統，通過密封的匯流線路從配電中心把電輸送到每個紫外燈模塊。

l 配電中心（前置配電控制柜）由塑殼斷路器、剩余電流斷路器、微型斷路器、交流接觸器、微型中間繼電器構成；

l 每組紫外模塊組配備獨立的電源；

l 該控制柜防護等級： IP65；

l 控制柜數量： 1臺；柜體制造材料為SUS304不銹鋼。

明渠式（框架式）紫外線消毒器接線箱

l 連接外部電源輸入。

l 輸送電源到至中央控制柜、空氣壓縮機和前置配電控制柜。

l 箱體材質：SUS304不銹鋼。

l 保護等級：高于IP54。

l 我公司完成所有燈管和鎮流器間接線。

l 我公司提供連接燈管和鎮流器之間所有線纜和導管。

明渠式（框架式）紫外線消毒器清洗系統

    在紫外燈管殺菌設備運行過程中，清洗是一個十分重要的過程，在中水殺菌處理過程中，水中的懸浮物、有機物和鈣垢等由于燈管表面溫度很高，很容易附著在管壁上，機械清洗過程中有時很難清洗干凈。在很多時候由于燈管結垢等問題使殺菌效果達不到要求。因此，本系統在繼承了機械自動清洗的優點的同時輔以化學清洗。

l 具備機械自動清洗機構加化學清洗，機械清洗自動操作及控制清洗周期，在整個機械清洗過程中保證被清洗燈管和模塊照常工作。

l 機械自動清洗系統由控制系統控制并且可由操作人員調節清洗頻率和清洗次數。清洗頭采用可伸縮耐磨四氟刮片，不僅清洗效果好，而且清洗頭刮擦片壽命長，一般不少于5年。

l 清洗系統在整個清洗過程中保證被清洗燈管和模塊照常工作。

l 清洗頻率可在1～500次/周，現場可調，遠程手動或遠程自動清洗控制可以通過操作界面實現。

l 采用壓縮空氣驅動方式，潔凈環保，避免采用液壓驅動漏油產生二次污染的情況產生。

l 石英套管清洗拖架往復運動以達到刷洗石英套管外表面附著的污物的目的，確保連續滅菌功能。

l 清洗系統的金屬部件采用不銹鋼制作。

l 化學清洗過程一般根據實際情況而定。

明渠式（框架式）紫外線消毒器氣動系統

l  氣動系統一個，給自動清洗系統供應壓縮空氣。

l 該系統包括空壓機、氣罐、配氣系統、氣缸以及其它氣動傳動組件對石英套管進行清洗。

明渠式（框架式）紫外線消毒器
