粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

鋁酸鈣粉

鋁酸鈣粉主要成份為Ｃａｏ、ＡＬ2Ｏ3、Fe2Ｏ3，具有較強(qiáng)的活性，采用酸溶一步法生產(chǎn)凈水劑可節(jié)省大量人力、電力、又能較大的降低成本，并具有工藝設(shè)備簡(jiǎn)單、易掌握等優(yōu)點(diǎn)。是目前生產(chǎn)堿式氯化鋁和聚合氯化鋁產(chǎn)品的理想原料。

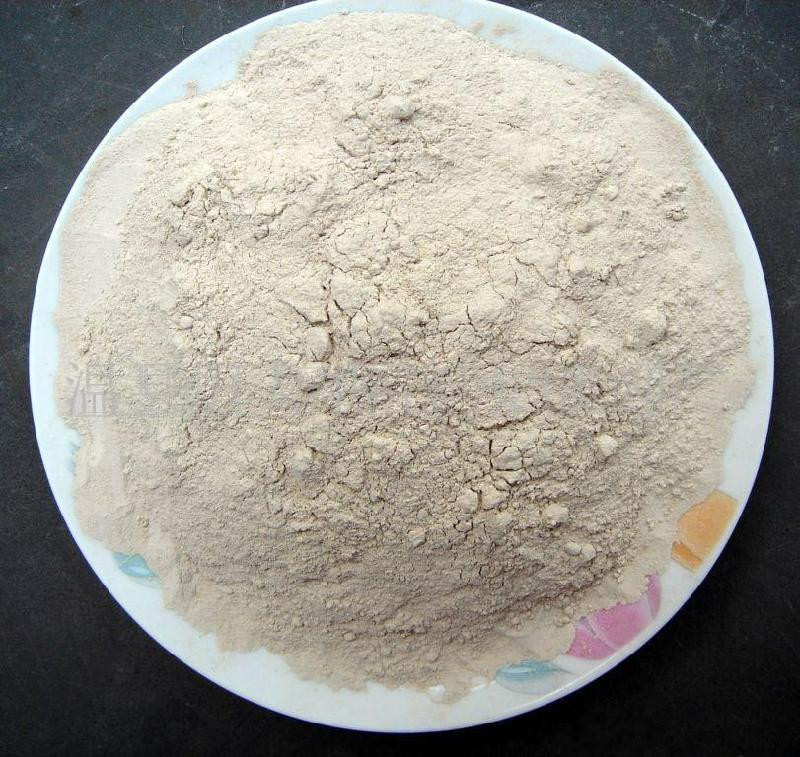

鋁酸鈣粉是灰白色粉末。主要成份是二鋁酸鈣(CaO·2A1203)和一鋁酸鈣(CaO·A1203)的混合物．微溶于水，水溶液呈堿性，PH值約為11。

鋁酸鈣粉與無機(jī)強(qiáng)酸反應(yīng)活性很高，在常溫下即可啟動(dòng)發(fā)生。且放熱量大，升溫快，氧化鋁的溶出率可達(dá)90％以上，用它做原料生產(chǎn)液體或固體聚合氯化鋁能簡(jiǎn)化工藝，降低成本，提高產(chǎn)品質(zhì)量，是目前國(guó)內(nèi)外大多數(shù)聚合氯化鋁生產(chǎn)廠家所采用的原材料。

應(yīng)用范圍：

鋁酸鈣粉主要用于生產(chǎn)聚合氯化鋁，硫酸鋁，鋁酸鈉等鋁鹽的產(chǎn)品。也可用于堿化度的調(diào)整，還可用于耐火材料。

質(zhì)量標(biāo)準(zhǔn)： 　　目前，我國(guó)尚無統(tǒng)一的質(zhì)量標(biāo)準(zhǔn)，其生產(chǎn)檢驗(yàn)等均按我公司O／GWDGS001—1999標(biāo)準(zhǔn)執(zhí)行。

使用方法： 　　鋁酸鈣粉與鹽酸反應(yīng)，可一步制得聚合氯化鋁．配合比按下式計(jì)算：

WHcl＝[2．147(1-B)·AAlo，·n十1．304Acao]。W/AHC

式中：WHCl一需投加的鹽酸重量Ke

W－擬投加的鋁酸鈣粉重量Kg

B－預(yù)期聚合氯化鋁產(chǎn)品堿化度%

Aal2O3－鋁酸鈣粉中氧化鋁含量%

AcaO－鋁酸鈣粉中氧化含量%

Ahc1-鹽酸中氯化氫含量%

n－溶出率%

鋁酸鈣粉與鹽酸反應(yīng)，可一步制得聚合氯化鋁，生產(chǎn)時(shí)，先將反應(yīng)池中加水，開啟攪拌漿。然后定量加入鹽酸，稀釋至要求濃度后，再緩慢加入鋁酸鈣粉進(jìn)行反應(yīng)。反應(yīng)過程中，池內(nèi)溫度會(huì)逐漸升高。超過11℃時(shí)，可適量加水抑制，使反應(yīng)不至于激烈而溢池。補(bǔ)加水要少量多次。保持正常所需溫度。加完鋁酸鈣粉，再反應(yīng)2小時(shí)，用PH試紙測(cè)試大于3時(shí)，即可加水稀釋至密度為1.25~1.26，放料至沉淀池沉淀好后，上層清液即為液體產(chǎn)品，也可經(jīng)干燥機(jī)干燥，得到固體聚合氯化鋁產(chǎn)品。

鋁酸鈣粉和鋁酸鈣礦物化合物的鈣礬石粘合劑，所述鋁酸鈣礦物化合物含有氧化鈣C和氧化鋁A，它們可溶并可結(jié)合到一種或多種結(jié)晶的和/或無定形的礦物相中，其比例如下：-鋁酸鈣礦物化合物的有效C/A摩爾比為1.2至2.7；-可用的(C+A)相的重量總和占礦物化合物總重量的至少30％。鋁酸鈣材料的方法。其技術(shù)方案是：將25～70wt％的赤泥和30～75wt％的鋁灰混合，外加15～50wt％的含鈣化合物或不加該含鈣化合物，混合后置于電爐中，在1400℃～1800℃的條件下熔融還原，保溫1～4小時(shí)，自然冷卻后經(jīng)破碎和分離，得到硅鐵合金和鋁酸鈣材料。本發(fā)明以鋁灰和赤泥為原料，利用廢棄物且工藝簡(jiǎn)單，成本較低。反應(yīng)過程中的還原劑為金屬鋁和氮化鋁，過程放熱，降低了電耗且無CO2。

河南洪海水處理材料有限公司是環(huán)保工程施工、環(huán)保新技術(shù)研究、精細(xì)化工研究、生產(chǎn)銷售一體的，是環(huán)保行業(yè)生產(chǎn)凈水材料的專業(yè)企業(yè)，技術(shù)力量雄厚，設(shè)備精良，工藝先進(jìn)。 在相關(guān)權(quán)威部門及研究院校的指導(dǎo)下，歷經(jīng)二十年的發(fā)展，有幾十多種品種，近百種產(chǎn)品，被建設(shè)部定位專業(yè)產(chǎn)品推廣廠家。產(chǎn)品被廣泛用于城鎮(zhèn)供水，排水以及化工、治金、電力、油田、造紙、工業(yè)污水處理等領(lǐng)域。

聯(lián)系人：王經(jīng)理：15838386108

微信：15838386108
