AMT-PO300在線ORP傳感器用戶手冊
目錄 一、 設備應用環境說明 ................................... 3 二、 技術參數、功能和規格要求 ......................... 3 1. 技術參數.......................................... 3 2. 尺寸圖............................................ 4 3. 數據通訊.......................................... 4 4. 安裝方式.......................................... 6 5. 接線.............................................. 7 6. ORP 電極使用保養 .................................. 7 7. 質量保證.......................................... 7 8. 配件和備件........................................ 7 9. 售后服務承諾...................................... 8 一、設備應用環境說明 用于酸/堿/鹽溶液、化學反應過程中、工業生產過程中，能夠滿足大多數工業應用對在線ORP 測量的苛刻要求。 ★信號輸出： RS485（ Modbus / RTU 數字信號）。 ★方便連接到 PLC、DCS、工業控制計算機、通用控制器、無紙記錄儀器或觸摸屏等第三方設備。 ★雙高阻抗差動放大器，抗干擾強，響應速度快。 ★專利的 ORP 探頭，內部參比液在至少 100KPa（1Bar）的壓力下，極其緩慢的從微孔鹽橋中滲出，其正向滲出持續 20 個月以上。這樣的參比系統非常穩定，電極壽命比普通工業電極成倍延長。 ★易于安裝：3/4 英寸 NPT 螺紋（管螺紋），便于安裝在管道和和罐體。探頭和顯示部分可分開，通過電纜連接。 ★IP68 防護等級。 二、技術參數、功能和規格要求

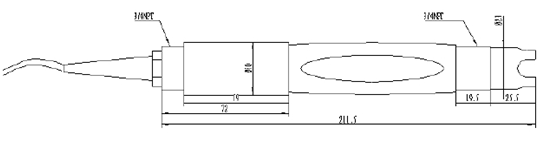

2.尺寸圖
3.數據通訊
3.1 數據格式
Modbus 通信默認的數據格式為: 9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。
波特率等參數可以定制。
3.2 信息幀格式
a) 讀數據指令幀:
06
03
xx xx
xx xx
xx xx
地址
功能碼
寄存器起始地址
寄存器數量
CRC 校驗碼（低字節在前）
b) 讀數據應答幀：
06
03
xx
xx….. xx
xx xx
地址
功能碼
字節數
答應數據
CRC 校驗碼（低字節在前）
c) 寫數據指令幀：
06
06
xx xx
xx xx
xx xx
地址
功能碼
寄存器地址
寫入數據
CRC 校驗碼（低字節在前）
d) 寫數據應答幀（同寫數據指令幀）：
06
06
xx xx
xx xx
xx xx
地址
功能碼
寄存器地址
寫入數據
CRC 校驗碼（低字節在前）
3.3寄存器地址
寄存器地址
名稱
說明
寄存器個數
訪問方式
40001
(0x0000)
測量值+溫度
4 個雙字節整數，分別為測量
值、測量值小數位數、溫度值、
溫度值小數位數。
4（8 字節）
讀
44097
(0x1000)
零點校準
在 PH 為 6.86 的標準液中校
準，寫入數據為 0。
1（2 字節）
寫
44099
(0x1002)
斜率校準
(4PH)
在 PH 為 4.00 的標準液中校
準，寫入數據為 0。
1（2 字節）
寫
44101
(0x1004)
斜率校準
(9PH)
在 PH 為 9.18 的標準液中校
準，寫入數據為 0。
1（2 字節）
寫
44103(0x1006)
零點校準值
返回校準的零點值。
1（2 字節）
讀
44105(0x1008)
斜率校準值
返回校準的斜率值 x1000。
1（2 字節）
讀
48195(0x2002)
傳感器地址
默認為 6，寫入數據范圍 1-64。
1（2 字節）
寫/讀
48225(0x2020)
恢復出廠
校準值恢復出廠設置，寫入數
據為 0。
1（2 字節）
寫
注意：
a) 寄存器地址為根據 Modbus 協議定義的帶寄存器類型的寄存器起始地址（括號中的 16
進制表示的實際的寄存器起始地址）。
b) 更改傳感器地址時，返回指令中的傳感器地址為更改后的新地址。
c) 讀取數據時返回測量值的數據定義：
xx
xx
xx
xx
xx
xx
xx
xx
2 字節測量值
2 字節測量值小數位數
2 字節溫度值
2 字節溫度小數位數
數據類型默認為：雙字節整型，高字節在前；其他如浮點數類型可選。
3.4 命令示例
a) 設置設備 ID 地址
作用：設置電極的 Modbus 設備地址；
將設備地址 06 改為 01，范例如下
請求幀：06 06 20 02 00 01 E3 BD
應答幀：01 06 20 02 00 01 E2 0A
b) 開始測量指令
作用：獲取測量探頭的 ORP 值，ORP 的值為 mV。
請求幀：06 03 00 00 00 04 45 BE
應答幀：06 03 04 00 78 00 00 B6 64
讀數示例：
ORP 值
00 78 00 00
如：ORP 值： 00 78 表示十六進制讀數 ORP 值，00 00 表示 ORP 數值不帶小數點；無溫度值；
c) 校準指令
ORP 變送器只需一點校準，在使用另一種校準液校準前，必須使用后一種校準液清洗探頭，否則將引起較大的測試誤差。
在配置好的 86mV 或 256mV 標準溶液中，輸入相應校準指令。
標準液為 86mV:
請求幀： 06 06 10 00
00 56 0C 83 ；
應答幀： 06 06 10 00
00 56 0C 83；
標準液為 256mV:
請求幀：06 06 10 00 01 00 8D 2D ；
應答幀：06 06 10 00 01 00 8D 2D。
注意：ORP 值有負值，如-40mV 其計算方法為：
-｛FFFF-FFD7 軟件測試值）｝=-28；十進制即為-40mV。
3.5 錯誤響應
如果傳感器不能正確執行上位機命令，則會返回如下格式信息：
地址
功能碼
CODE
CRC 校驗
數據
ADDR
COM+80H
xx
CRC
16
字節數
1
1
1
2
a)
CODE：01 – 功能碼錯
03 – 數據錯
b)
COM：接收到的功能碼
4.安裝方式
5.接線
5.1 線纜信息
其引接定義為：
a) 紅色線—電源線（12～24V）
b) 黑色線—地線（GND）
c) 藍色線—485A
d) 白色線—485B
e) 裸露線—屏蔽線
5.2 線纜規格說明
考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，要求線纜具有一定的防腐蝕能力。線纜外徑Φ 6 mm，所有接口均要求做防水處理。
6. ORP 電極使用保養
ORP 電極在測量時，應先在正蒸餾水中（或去離子水中）清洗干凈，并用濾紙吸干水分，防止雜質帶進被測液中，電極的 1/3 應插入被測溶液中。電極不用時應洗凈，插入加有 3.5mol/L CL溶液的保護套,或?qū)㈦姌O插進加有 3.5mol/LCL鉀溶液的容器中。檢查接線端子處是否干燥，如有沾污，請用無水酒精擦拭，吹干后使用。應避免長期浸泡在蒸餾水或蛋白質溶液中，并防止與有機硅油脂接觸。使用時間較長的電極，它的玻璃膜可能變成半透明或附有沉積物，此時可用稀鹽酸洗滌，并用水沖洗。電極使用時間較長，出現測量誤差時，須配合儀表進行標定，進行校正。當用以上方式對電極進行維護和保養時仍不能進行標定和測量時，說明電極已經失效，請更換電極。
7.質量保證
本公司提供自銷售日起一年內的本機售后保證，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。
8.配件和備件
此產品包括：
帶傳感器的變送器 1 支
說明書一份
合格證一張
9.售后服務承諾
|
