公路橋梁GJZ矩形板式橡膠支座/以品質帶品牌 GYZ圓形橡膠支座 四氟板橡膠支座

橋梁板式橡膠支座在施工中注意的事項：

在橋梁工程施工中，橡膠支座的施工與安裝往往被施工單位認為比較簡單，而不予以重視，給橋梁的隱患，其實橡膠支座處于橋梁上下部構造連接點的重要位置，是將上部的車輛的荷載和結構荷載，傳遞到下部構造的中間紐帶，它的可靠程度直接影響到橋梁結構的安全性和耐久性，因此除確保橡膠支座質量符合技術標準外，正確的施工與安裝是橡膠支座應用成功與否的關鍵所在

一、板式橡膠支座的結構形式：

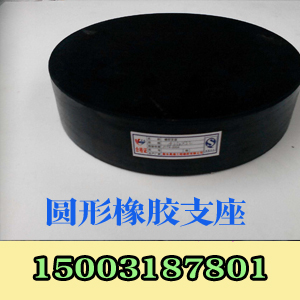

板式支座從結構上分為普通板式橡膠支座與四氟板式支座，板式支座從結構上分為矩形和圓形，普通板式橡膠支座多適用于跨徑小于30M，位移量較小的橋梁，不同的平面形狀適用于不同的橋梁結構，正交橋用矩形支座，曲線橋與斜立橋及圓柱墩橋用圓形橡膠支座，斜交橋也可用斜角平行四邊形橡膠支座(它的銳角與梁的斜角相同)，但這種支座正在被圓形橡膠支座所供替，四氟板式橡膠支座多適用于大跨徑，多跨連續，簡支梁連續板等結構支座大位移量的橋梁，它還可用作連續梁頂椎及T梁橫移的滑塊，矩形圓形板式橡膠支座應用與普通板式橡膠支座一樣。

二、支承墊石的設置

為了保證橡膠支座施工質量，以及安裝調整，及更換支座的方便，不管是采用現澆梁，還是預制梁法施工，不管是安裝何種類型的板式橡膠支座，在墩臺頂設置支撐墊石都是必要的。

在施工支承墊石應注意以下幾點事項，1、支承墊石的尺寸大小應能承受上部結構荷載為易，一般長度與寬度應比橡膠支座大10CM左右，墊石的高度應大于6CM，以保證梁底到墩臺頂面有足夠的空間高度，用來安放千斤頂，供支座調換使用。2、支座墊石內應布設鋼筋網片，豎向鋼筋應與墩臺內鋼筋連接。澆注墊石的砼標號應不低于C30號或不低于設計標號，墊石砼頂面應預先用水平尺標準，力求平整而不光滑，3、支承墊石頂面標高力求準確一致，

尤其是一片梁的兩個或者四個支座的支承墊石頂面應處于同一平面內，以免發生偏壓，初始剪切與不均勻的受力現象

板式橡膠支座適用規范：公路橋梁板式橡膠支座技術標準(JT /T4-2004)進場時要求：　1.　標志:每塊橡膠支座要留有永久性標　;　2.　包裝　:　支座應根據分類、規格分別包裝。包裝應牢固可靠，包裝外面應注明產品名稱、規格、制造日期。包裝內應附有產品合格證。　3.　按每批號常規檢驗項目三項：①=　極限抗壓強度�、凇】箟簭椥阅Ａ俊、劭辜魪椥阅Ａ肯鹉z支座每批取樣品六塊，其中三塊做破壞性試驗，　三塊可退回，四氟板可免檢抗剪彈性模量試驗　特別注意：　1　、根據實際經驗，如果支座為甲供的話(一般業主會這么做)，同一規格盡量　讓材料商一次送夠，不要每批次送幾十個。要不然檢測費用高昂。　2　、常規檢測中以抗壓彈性模量超出設計值(不合格)居多，當外委報告取回后，需認真查看核對。另2009年廣東省某次檢查中發現過該類問題：　報告中抗壓彈性模量超出范圍值，　但報告結論為合格。有值，一定要及早發現并更正。錨具取樣送檢資料　原文地址：大橋上鋼絞線、錨具、夾片如何取樣送檢?作者：自由世　工程類別：橋梁工程　檢測類別：原材料-錨具、夾片、連接器取樣規范名稱　GB/T 14370-2000　《預應力筋用錨具、夾片和連接器》試驗規范名稱：　GB/T 14370-2000　《預應力筋用錨具、夾片和連接器》驗收規范名稱：　GB/T 14370-2000《預應力筋用錨具、夾片和連接器》試驗項目：外觀　硬度　錨具錨品摩阻損失　錨具靜載錨固性能取樣頻率：　1　批/　(同一類產品、　同一批原材料、同一種工藝一次投料生產的數量、　<=1000　套)　取樣方式：隨機　抽取取樣數量：外觀抽　10　%并不少于　10　套硬度抽取5　%并不少于　5　套(含　錨具、配套的連接器與夾片【夾片每套為　5　片】)　錨具錨品摩阻損失、錨具　靜載錨固性能　各取　3　套【具體數量為　6　個錨具、對應　3個錨具孔數的連接器、　對應　6　個錨具孔數的夾片，對應　3　個錨具孔數的鋼絞線(每根長　5m　，規范要求　受拉區不少于　3m　)】結果判定：　1　、外觀　表面無裂縫，尺寸符合設計要求，則　合格。　如有　1　套不符合，　取雙倍，　如仍有一套不符合，　則每套檢查　; 2　、　　硬度　　每　　個零件測　　3　　點，全合格，則合格。如有　　1　　個零件不合格，取雙倍，如仍有一個不　　符合，　　則每個檢查、　; 3　、　　靜載錨固與疲勞荷載檢驗及周期荷載檢驗　　全合格則　合格。如有　1　不合格，取雙倍，如仍有　1　不合格，則該批產品為不合格品。工程　類別：橋梁工程檢測類別：原材料-鋼絞線取樣規范名稱：力學性　能　GB/T 228-2002　《金屬材料室溫拉伸試驗方法》

公路橋梁GJZ矩形板式橡膠支座/以品質帶品牌 GYZ圓形橡膠支座 四氟板橡膠支座

手機/微信同步：15003187801

QQ:2552641229

板式橡膠支座上橋梁上部結構和下部結構連接構件，起著承上啟下的作用，用于承受橋梁的上部荷載，能將上下壓力可靠的傳遞給墩臺，同時適應梁體因溫度，混凝土的收縮徐變及荷載作用下引想的自由變形和梁體轉動，橡膠支座能很好的滿足這一要求，且施工簡便，因此得到廣應用，本文僅對橡膠支座的工作原理選用和設計內容進行計論。

工作原理及選用，1、板式橡膠支座具有良好的彈性，即適應了梁體受壓縮后的豎向轉動，又保證了梁體剪切變形后的水平位移，橡膠支座變形又避免了梁端及墩臺的剛性接觸而產生的損壞，有良好的減震作用，減少對活載對橋梁的沖擊作用，

2、板式橡膠支座有較好的豎向剛度，保證支座本身在外力的作用下避免過大的變形，增強了支座的耐久性，3、板式支座的結構簡單，造價低廉，沒有固定支座和活動支座之分，所有的水平位移，縱向位移都有支座分擔，板式支座應盡量水平安裝，縱坡小于1%時，可直接安裝，大于1%時，施工中必須采用相應的措施，使底座水平。4、橡膠支座的水平變形是靠支座本身的剪切變形來實現的，水平變形量較小，故適用于小跨徑的橋梁，且上部構造簡易的橋梁，標準跨徑20米以內橋梁，一般可采用板式橡膠支座 5、支座的選用與支座的最大承載力，橋梁支點反力相吻合，板式橡膠支座的型號、高度等應根據實際的位移量及支座的反力大小通過計算確定。

板式橡膠支座的設計：支座是工廠制造的定型產品，支座設計的主要內容是根據結構反力和變位的大小進行支痤選型，然后進行必要的驗算，確定其承載能力和變形能力是否滿足功能要求并具有適當?shù)陌踩珒�，支座設計計算內容主要包括：確定支座平面尺寸，確定支座厚度，驗算支座受壓偏轉，驗算支座的抗滑性能四個方面，

板式支座的施工質量控制技術：板式橡膠是普通板式橡膠支座和四氟板式橡膠支座兩種，普通板式橡膠支座是由多層橡膠與薄鋼板鑲嵌，粘合硫化而成，而四氟板橡膠支座是在普通橡膠支座的表面按照支座尺寸大小粘貼了一層厚2mm-4mm聚四氟已烯板而成，它除具有普通板式橡膠支座豎向剛度與彈性變形外，還能承受垂直荷載及適應梁端轉動，簡稱為四氟板橡膠支座，在公路橋梁工程中，板式橡膠支座因其具有足夠的豎向剛度，較大的剪切應變，良好的彈性和抗震作用，并有構造簡單，價格低廉，易于維護更換等優點而被廣泛采用，但近年來橋梁運營使用過程中，板式橡膠支座出現了各種各樣的質量問題和質量隱患，如偏壓，脫空，不均勻支承，壓碎，開裂，銹除等，直接影響橋梁結構的安全性耐久性
