AMT-PA300一體式在線氨氮變送器

用戶手冊

目錄

一、 設備應用環境說明........................................................................... 3

二、 技術參數、功能和規格要求.......................................................... 3

1、 技術參數 ............................................................................................ 3

2、通訊協議 ............................................................................................. 4

3、安裝方式 ......................................................................................... 6

4、接線 ................................................................................................. 6

7、質量保證 ......................................................................................... 7

8、配件和備件 ...................................................................................... 7

9、子電極使用保養.................................. ... ....................................... 7

10、服務承諾....................................... ................................................ 8

一、 設備應用環境說明

AMT-PA300氨氮傳感器是一種PVC膜的銨離子選擇電極，用于測試水中的銨含量。能夠做到快速、簡單、精確和經濟。本說明書中詳細介紹了氨氮變送器的通訊協議，電極準備，操作校準等步驟。

l   信號輸出： RS485（ Modbus/RTU 協議）。

l  方便連接到 PLC、DCS、工業控制計算機、通用控制器、無紙記錄儀器或觸摸屏等第三方設備。

l  雙高阻抗差動放大器，抗干擾強，響應速度快。

l  專利的銨離子探頭，內部參比液在至少 100KPa（1Bar）的壓力下，極其緩慢的從微孔鹽橋中滲出，其正向滲出持續 20 個月以上。這樣的參比系統非常穩定，電極壽命比普通工業電極成倍延長。

l   易于安裝：3/4 英寸 NPT 螺紋（管螺紋），便于安裝在管道和罐體。探頭和顯示部分可分開，通過電纜連接。

l   IP68 防護等級。

二、 技術參數、功能和規格要求

1. 技術參數

2. 通訊協議

2.1 數據格式

Modbus 通信默認的數據格式為: 9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。

波特率等參數可以定制。

2.2信息幀格式

a) 讀數據指令幀：

b) 讀數據應答幀：

c) 寫數據指令幀：

d) 寫數據應答幀（同寫數據指令幀）：

2.3 寄存器地址

a)    寄存器地址為根據 Modbus 協議定義的帶寄存器類型的寄存器起始地址

b)   （括號中的 16進制表示的實際的寄存器起始地址）；

b) 更改傳感器地址時，返回指令中的傳感器地址為更改后的新地址。

c) 讀取數據時返回測量值的數據定義：

數據類型默認為：雙字節整型，高字節在前；其他如浮點數類型可選。

2.4 命令示例

a) 設置傳感器 ID 地址

作用：設置電極的 Modbus 設備地址；

將設備地址 06 改為 01，范例如下

請求幀：06 06 20 02 00 01 E3 BD；

應答幀：01 06 20 02 00 01 E2 0A；

b) 讀取數據指令：

作用：獲取測量探頭的氨氮值和溫度；氨氮的單位為 mg/l；溫度的單位為攝氏度。

請求幀：06 03 00 00 00 04 45 BE；

應答幀：06 03 08 00 62 00 02 01 01 00 01 24 59

讀數示例：

如：氨氮值： 00 62 表示十六進制讀數氨氮值， 00 02 表示氨氮數值帶 2 位小數；

溫度值： 01 01 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數。

c) 校準指令：

零點校準。作用：設定電極的氨氮零點校準值，零點值以去離子水為校準標準，示例參看

如下；

請求幀：06 06 10 00 00 00 8C BD

應答幀：06 06 10 00 00 00 8C BD

斜率校準。作用：設定電極的氨氮斜率校準值；斜率校準在滿量程溶液中進行，示例如下：

請求幀：06 06 10 04 00 00 CD 7C

應答幀：06 06 10 04 00 00 CD 7C

2.5 錯誤響應

如果傳感器不能正確執行上位機命令，則會返回如下格式信息：

a) CODE：01 – 功能碼錯

03 – 數據錯

b) COM：接收到的功能碼

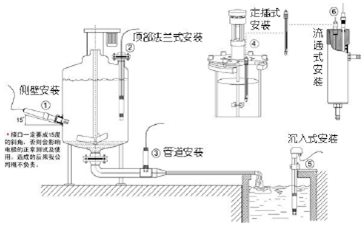

3. 安裝方式

4. 接線

4.1 線纜信息

其引接定義為：

a) 紅色線—電源線（12～24V）

b) 黑色線—地線（GND）

c) 藍色線—485A

d) 白色線—485B

e) 裸露線—屏蔽線

4.2 線纜規格說明

考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，要求線纜具有一定的防腐蝕能

力。線纜外徑Φ 6 mm，所有接口均要求做防水處理。

5. 質量保證

本公司提供自銷售日起一年內的本機售后保證，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。

6. 配件和備件

此產品包括：

帶傳感器的變送器 1 支

說明書一份

合格證一張

1000ppm 銨離子標準液 1 盎司

參比電極填充液 1 盎司

7. 銨離子電極使用保養

用蒸餾水中（或去離子水中）清洗電極，吸干。不要擦干。把電極放到電極支架上。使用前，將電極前端浸在蒸餾水中（或去離子水中）中 10 分鐘，然后浸在稀釋的銨離子溶液中 2小時。電極使用前要保持干燥，電極的感應元件應該套入保護瓶中。在測試前，電極可以在稀釋過的銨離子標準液中（如 1mg/l）浸泡。如果儲存過夜或更長，則應用去離子水清洗電極頭部，并擦干，然后放進原來的包裝內。檢查接線端子處是否干燥，如有沾污，請用無水酒精擦拭，吹干后使用。應避免長期浸泡在蒸餾水或蛋白質溶液中，并防止與有機硅油脂接觸。使用時間較長的電極，它的 PVC 膜可能變成半透明或附有沉積物，此時可用蒸餾水（或去離子水）沖洗。電極使用時間較長，出現測量誤差時，須配合儀表進行標定,進行校正。

當用以上方式對電極進行維護和保養時仍不能進行標定和測量時，說明電極已經失效，請更換電極。

8. 售后服務承諾

★  供貨方質檢部門應建立規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做 72 小時老化實驗、穩定性實驗，不讓一臺不合格產品出廠。

★  收貨方對不合格率達到 2%的產品批次直接退回，所有產生的費用由供貨方承擔�？剂繕�(biāo)準參考供貨方提供的產品說明。

★ 收貨方要求供貨方能夠保證貨源數量和出貨速度。
