QL手電兩用螺桿啟閉機新河縣啟閉機廠：
手電兩用啟閉機設計依據
QL系列手電兩用螺桿式啟閉機的設計依據《QL螺桿式啟閉機系列參數》SD297-88、《QL螺桿式啟閉機技術條件》SD298-88和《水利水電工程啟閉機設計規范》SL41-93標準文件執行
手電兩用啟閉機制造安裝及驗收依據
QL系列手電兩用螺桿式啟閉機的制造安裝及驗收依據《水利水電工程啟閉機制造安裝及驗收規范》DL/T5019-2004標準文件執行
手電兩用啟閉機防腐蝕依據
QL系列手電兩用螺桿式啟閉機的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準文件執行
手電兩用啟閉機使用范圍
QL 系列手電兩用螺桿式啟閉機，手搖式分為：0.5噸、1噸、2噸、；手電兩用式分為：3噸、5噸、8噸、10噸、12噸、15噸、20噸、25噸、30噸、 40噸、50噸、60噸，根據用戶水利工程設計要求，還可生產雙吊點啟閉機，該系列產品是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌 溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫、河流(水閘、堤壩、渠道、涵洞、管道)等進水、退水閘的配套機械，山區、平原、有無電地區 均可使用
五、結構

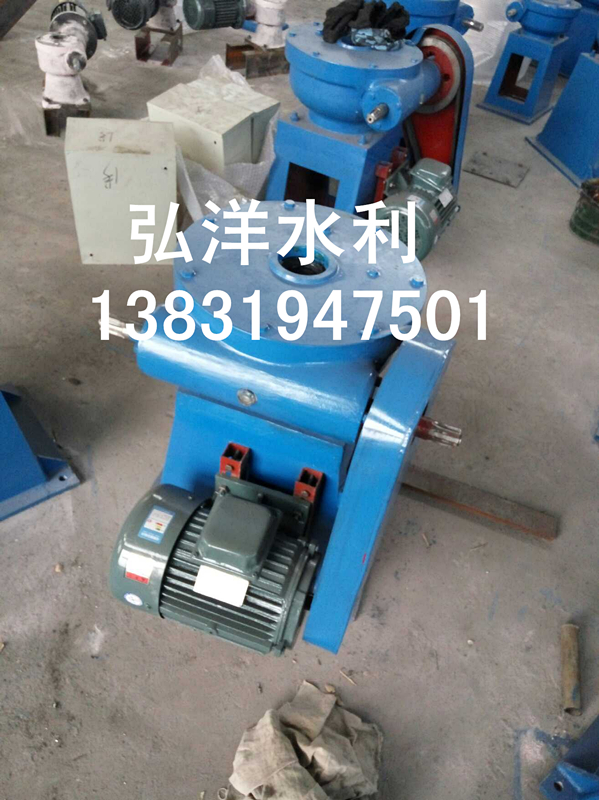

QL系列手電兩用螺桿式啟閉機，由機座、機殼、機蓋、渦輪、蝸桿、螺母、螺桿、軸承蓋、大小皮帶輪、三角帶、軸承、電氣控制箱、電動機、標準件等零部件組成
六、工作原理
QL系列手電兩用螺桿式啟閉機，由電動機的輸出動力，使蝸桿轉動，帶動渦輪旋轉，因為蝸輪和螺母采用鍵連接，所以，當蝸輪旋轉一圈時帶動螺母旋轉一圈，使螺桿作上、ia垂直運動，帶動閘門啟閉
七、技術特性
QL系列手電兩用螺桿式啟閉機，從設計、制造安裝及驗收、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部水工金屬結構質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平
QL系列手電兩用螺桿式啟閉機，具有外形美觀，結構緊湊、安裝方便、操作安全、啟閉靈活、運行可靠、工作效率高、使用壽命長、維修費用低等優點
1、 啟閉機為手、電兩用，可根據用戶需要，配備電動裝置，并配備手搖把兩個，共安裝調試和無電時手搖啟閉時使用。啟門力50噸、60噸的螺桿式啟閉機只供電動使用，供貨時，隨機供應手搖把兩套只供安裝，空載調整時手搖使用，負載時不推薦使用手搖
2、 螺桿可根據用戶水利工程要求長度、直徑、升降速度生產，雙吊點中心距按用戶水利工程要求設計而定
八、敬告用戶
QL系列手電兩用螺桿式啟閉機為機電產品，注意用電安全，連好接地保護線。作業區域附近應閑人免進，專人操作，確保安全用電，電路中必須裝有漏電保護器（不隨機提供，用戶自備），以防漏電，引發傷亡事故發生
1、 應根據使用條件及環境要求合理的選用啟閉機
2、 開箱后，按發貨裝箱通知單，應檢查啟閉機零部件、電器元件、及隨機配件的規格尺寸、數量是否齊全、是否完好無損，選購啟閉機型號規格、銘牌上工作技術參數是否適應發電設備需要
3、 嚴禁露天存放啟閉機，有存放條件的用戶必須把啟閉機存放在倉庫內。無存放條件的用戶，徐露天存放時，必須設置防雨淋、防曬措施
4、 非專業維修人員請勿自行拆裝
螺 桿式啟閉機裝置前，必定要查看各零件是不是杰出，光滑油是不是上足，螺栓有無松動，與其有關技能數據是不是相符。裝置時，必定要堅持根底安置平面水平 180°。啟閉機底座與根底安置平面的觸摸面積要達到90%以上；螺桿軸線要筆直于閘臺上橫梁的水平面；要與閘板吊耳孔契合筆直，防止螺桿歪斜，形成部分 受力而損壞機件。
螺桿式啟閉機裝置后，必定要作試工作，一作無載荷實驗，即讓螺桿作兩個行程，聽其有無反常動靜，查看裝置是不是契合技能需求。二 作載荷實驗，在額外載荷下，作兩個行程，觀察螺桿與閘門的工作狀況，有無反，F(xiàn)象。承認無誤后，方可正式工作。在載荷工作一段時間后，要進行首次養護，把 機內新機件磨擦產生的金屬沫特別是螺桿、螺母、渦輪、渦桿，要輕洗潔凈，涂上光滑油，密封嚴實，持續使用。
閘門啟閉機
螺桿式啟閉機使用養護如下：
1、操作人員有必要把握啟閉機的構造、性能與操作方法，并有必定的機械常識，以保證機器的正常工作。
2、操作前，對啟閉機進行全面查看，各部位光滑狀況是不是杰出，螺栓有無松動。電動啟閉時查看電源線路是不是接通，開關是不是杰出。
3、電動工作時，操作人員不得離開現場，發現問題當即停機。
4、閘門啟閉機修理時，有必要鏟除載荷。
5、在使用時，需隨時由注油孔寫入光滑油，要經常堅持滿足的光滑油，螺桿要定時鏟除油垢，涂護新油，以防銹蝕。
QL型螺桿式啟閉機（手電兩用式），手搖式螺桿啟閉機按規格可分為：30KN、50KN、80KN、100KN、120KN、150KN、200KN、250KN、300KN、400KN、500KN、600KN。
說明：1噸=10KN。千牛（KN）為力學單位。工程設計中常用單位，不能與質量直接換算，根據1kN=100kg X g，所以1噸的質量產生的荷載效應為10kN。
適用范圍
該機是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。
螺桿式啟閉機的安裝
螺桿式啟閉機的安裝步驟：
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180º；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板
我廠生產的各種水利閘門及啟閉機等水工產品長期供應全國，在全國各省會城市均設有直銷點，廠價直銷，量大從優，質量可靠，歡迎廣大用戶來電洽談。
