陜西旬邑框架式（明渠式）紫外線消毒器

框架（明渠）式紫外線消毒器  廠家直銷，質量可靠，價格公道！

咨詢電話：029-89397551 13201717551  www.yeyx.net

框架（明渠）式紫外線消毒器紫外線劑量設計依據

在峰值流量和紫外透光率為65%時，系統在燈管壽命終點所能實現的有效紫外劑量，即消毒器生物驗定劑量不小于16，000μws/cm²(16mJ/㎝²)

框架（明渠）式紫外線消毒器出水水質

紫外透光率253.7nm：≥ 65%

糞大腸菌數達到《城鎮污水處理廠污染物排放標準》GB 18918-2002一級A標中糞大腸菌數<1000個/L (以30日均值取樣考核)

框架（明渠）式紫外線消毒器紫外線配置供貨范圍

我方提供的紫外線消毒配置具體包含如下：

1)紫外消毒模塊

2)機械自動清洗系統

3)紫外光強探頭

4)鎮流器柜

5)電子鎮流器

6)紫外燈管

7)石英套管

8）氣源動力系統

9）系統內接線等附件

以上其他金屬部件均為304不銹鋼（消毒模塊架子及安裝零部件）

陜西旬邑框架式（明渠式）紫外線消毒器

主要部件詳細說明與參數

1．系統總體結構與材質概述

(1)紫外線消毒系統中所有與水接觸的金屬為304,不與污水接觸的金屬為304。

(2)整個系統中燈管插座，供電插座及紫外燈電線敷設均封閉在紫外燈模塊組件內，故不會暴露于污水和紫外光水中。

(3)暴露于含紫外光的水中的組件為燈模塊組件框架、石英套管密封O圈(抗紫外橡膠)、石英套管(SiO₂)、清洗框架(304)、清洗圈為抗紫外橡膠，其材質均為防紫外光之材料。

(4)紫外燈管置于石英套管內，可以保護紫外燈管。石英套管完全浸于明渠中，所有的紫外燈管的電極均完全浸沒于污水中，燈管的正負電極由污水自然冷卻，保證燈管的正負兩極在同溫下工作。

(5)設備的零部件、備品備件均按設計公差值進行加工，同一產品的零部件可互換。

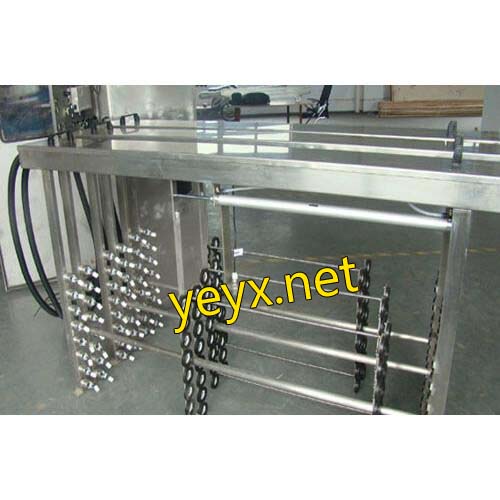

2．紫外燈模塊組件

(1)本系統每個紫外燈模塊組件包含紫外燈管、套管、模塊支架機械自動清洗裝置。電子鎮流器單獨封裝置于鎮流器柜中。

(2)每根紫外燈管單獨置于一根單獨的石英套管內，套管的一端為閉口端，另一端由燈管密封結構（橡膠機械密封結構）密封。

(3)石英套管由抗紫外材料螺帽和緊壓式O型圈定在框架上，并且后部被頂住密封，從而避免石英套管與框架有任何鋼性接觸，防止石英套管受震動破損。自動清洗時石英套管不會脫出。

(4)石英套管的兩端均無伸出紫外燈管排架的框架兩邊的鋼結構的部分，可保證石英套管的安全。

(5)連接燈管的電纜終結于模塊上方的鎮流器柜中，防護等級不低于IP65，不會滲水。

(6)整個模塊支架為304不銹鋼制造并安裝在明渠的污水上方，紫外燈模塊不需緊固可方便地放置在支架上。

(7)本紫外燈管排架從設計上考慮到工廠的操作人員方便更換燈管和石英套管，操作安裝以及維修方便。

(8)模塊支架項部具有紫外反光板能夠防止發生意外時紫外線輻射到明渠外。

(9)每個模塊單獨設置，并無需拴緊地懸掛在明渠內污水的上方，因此在更換燈管或石英套管時，每個模塊能單獨被吊起且不影響其他模塊。

3:紫外燈管

紫外燈類型：低壓高強度，固態水銀合金燈，燈管經過預熱處理可探照燈管的壽命。

紫外燈管的質保壽命≥12,000小時。燈管使用壽命取決系統使用條件，我主出具燈管壽命保證書。

紫外燈管采用253.7nm的低壓高強度低壓紫外燈管，雜波少，耗能低，每支新燈管的功率為150W-320W（不含鎮流器及其他附屬電器設備耗電）。并且紫外燈開啟100小時后輸出的253.7nm的紫外光不小于150W-320W，即光電轉換率不小于40%。

單支紫外燈管的輸出強度在50%-100%之間可調，單支紫外燈管改變輸出的方式為無級調節方式。

紫外光燈管于污水溫度3至35℃下所發放的強度，其高低變化小于3%。

燈管燈絲采用夾式設計，其獨特的卷曲式可以防震。

電路聯接部分只在燈管的一端，方便更換。

每個連接處都有四個插點，保證防漏電及線間短路。

燈管為零臭氧紫外燈。

4．石英套管及密封

(1)材質：石英214

(2)石英套管開口端由抗紫外線材料螺帽、鋼套和緊壓式O型圈組成密封。

(3)石英套管為直管、單端開口，單端開口可減少密封點，減少透水幾率，提高系統安全性。另外密封設計為雙重密封，保證系統可靠性。

(4)石英套管壁厚為1.5mm。

(5)更換套管或燈管時，應將排架吊起放置在維修架上裝卸，在維修架上可以很輕松地更換套管，用專用板手旋去尾蓋，旋開套管密封螺母，在套管外表面擦上水以減少阻力，然后將套管拔出(每個排架不同的燈數更換燈管套管操作方法相同)。

(6)石英套管螺帽具有滾花面以供緊固時手握，安裝或卸下該螺帽時不需要任何工具。燈管從石英套管的開口一端進行裝卸；

(7)燈管由一個PVC模鑄燈座固定并具備雙層密封，結構設計避免石英套管與鋼管接觸；

(8)燈管、套管和排架間有三級密封，以防燈套管破裂漏水進入排架，影響其它燈管工作；

(9)燈座里面的第二級密封將燈與紫外排架和排架上的其它燈管封閉隔離開來；

(10)在石英套管發生破裂時，燈座上的雙層密封能防止水進入燈管排架的框架而侵襲與其他燈管的線路聯接；

(11)石英套管密封等級：IP68；

(12)石英套管的透光率大于90%，不會因該紫外線系統而老化。

(13)石英套管為一端開口，另一端圓頂形自然閉口端。

(14)最大操作壓力：不大于2bar。

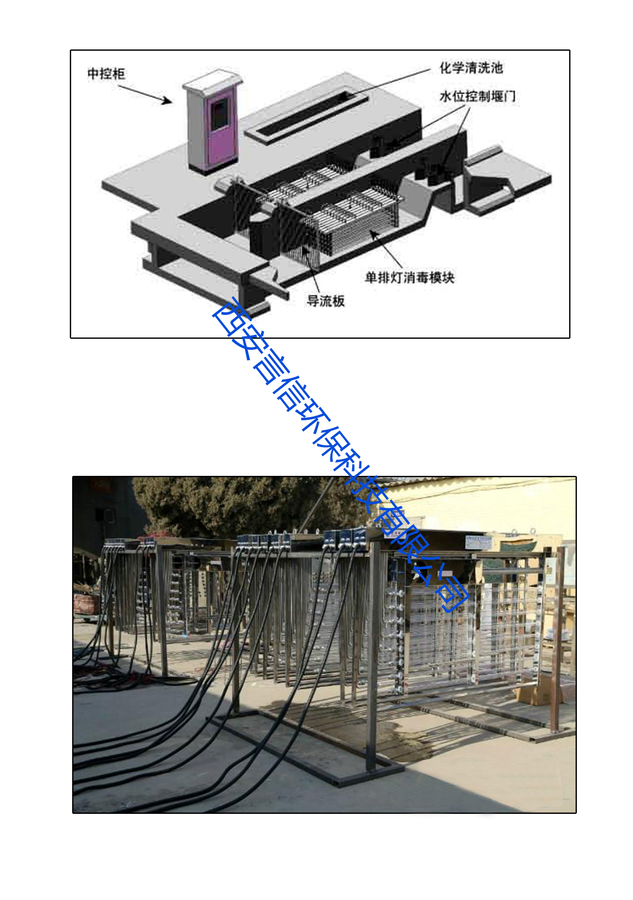

5．紫外燈模塊支架

(1)整個模塊支架為304不銹鋼制造并安裝在明渠的污水上方，紫外燈模塊不需緊固可方便地放置在支架上。

(2)模塊支架頂部具有上蓋能夠防止紫外線輻射到明渠外。

(3)每個模塊單獨設置，并無需拴緊地懸掛在明渠內污水的上方，因此在更換燈管或石英套管時，每個模塊能夠單獨被吊起且不影響其他模塊。

6．自動清洗系統

   本紫外線消毒系統的機械自動清洗系統，可在系統正常運行時在線清洗，不影響消毒效果。通過配置機械自動清洗系統可減少手動清洗的次數，延長系統正常運行時間，并能減少人工投入降低運行成本。由氣缸通過拖桿帶動套管清洗拖架往復運動以達到刷洗石英套管外表面附著的污物的目的，確保不會減低紫外光強度傳送及保證連續滅菌功能。

(1)機械自動清洗的驅動采用氣動驅動方式。

氣動元件： 該系統元件選用高品質的氣動元件，氣缸選用低摩擦，高防腐等級的無桿氣缸，氣缸活塞桿選用不銹鋼材料，水缸運行平衡可靠。

氣缸導向系統：氣缸運行導向桿，采用不銹鋼材料，導套材料選用以特氟瓏為主要材料的高聚合物，免潤滑，不怕贓物侵入，免維護，運行可靠性高。

空壓機參數。

(2)清洗圈為耐紫外線橡膠。

(3)清洗頻率在1次～500次／周現場調節，自動清洗人工控制可通過PLC操作界面實現。

(4)整個清洗支架為304不銹鋼金屬支架。

7.電氣與控制

紫外線消毒系統電氣部分包含配電部分、中央控制部分、鎮流器部分、水動控制部分、跨水渠接線電箱、高壓水泵一臺。

8．配電部分

(1)紫外系統(包括燈管組及配電系統,控制系統和其他輔助設備)平均功率不低于25.6KW。

(2)鎮流器電箱與中央控制電箱聯接有控制電源電纜，通過它由中央控制電箱對鎮流器電箱內的鎮流器電路進行通斷電控制。從而控制紫外燈消毒模塊的工作狀態。

(3)電源控制模塊包含電源分配、鎮流器、信號傳輸及燈管巡檢系統。

(4)電源控制模塊可通過電源分配接插組件向每一排架供電。

(5)暴露在紫外光中的線纜表面用Teflon涂層。

(6)本電控系統進線設計為220V，50Hz。由廠區引一電力電纜給系統的配電中心。容量滿足系統的設計要求。中心由一整套電控設各組成，包含各種配電保護開關、接觸器、熔斷器、濾波器等。

(7)電力供應至每一鎮流器電箱以220V，50Hz電源來連接。

(8)柜體內所有空氣開關與配電器件均用低壓配電元件；接線端子排均采用單層、雙層或帶熔斷器的彈片式籠式夾持端子，確保連接可靠性。

(9)系統的自動清洗由氣壓驅動。

(10)保險和接地探測線路板安裝在配電中心內。

(11)配電中心外殼為碳鋼噴塑。

(12)所有內部的元件都與外界環境隔離密封。

(13)配電中心的防護等級不低于IP54，最高環境溫度為50℃。

(14)每個系統控制中心供電參數為220VAC。

(15)每個配電中心供電參數為220／380VAC。

(16)公司完成所有燈管和鎮流器間的接線，并提供連接燈管和鎮流器之間所有線纜和導管。

9．2電子鎮流器

(1)本設備提供的鎮流器采用德國技術。

(2)電子鎮流器內部微處理器可根據外部滅菌管理系統的控制信號調整鎮流器輸出功率(50—100%)，以正比于輸入控制信號的強度輸出紫外光，使紫外光投放量可以在50%至100%范圍內自動作線性無級調整，實現調節紫外光燈供電量以維持足夠強度之滅菌能力及最合適之用電量。

(3)鎮流器設計為由微機處理器控制的高功率因素電子鎮流器，功率因素不低于98%。

(4)鎮流器柜體材質為碳鋼噴塑，保護等級：不低于IP54。

 (5)最高環境溫度：50℃，鎮流器不需要外界排風冷卻。

(6)若遇到任何一支紫外燈管失靈，電子鎮流器會自行再啟動兩次。

(7)電子鎮流器由微處理器控制，每個電子鎮流器獨立控制1支紫外光燈管，提供每支紫外光燈的工作狀況并且把信息輸送到控制系統的數據采集電路板。

(8)鎮流器參數： 輸入電壓：交流 220V ± 10% 50/60Hz

(9)燈管和鎮流器間接線在出廠前均通過檢測。

 10．檢驗

紫外消毒系統在出廠前都將進行出廠檢驗，合格產品附有產品合格證及使用維護手冊。

咸陽框架式（明渠式）紫外線消毒器

運行與維護

1、按規定電源電壓運行，檢查供電電壓是否符合要求，每相電壓在180V~220V以內，保證鎮流器和燈管工作正常。

2、在正常水位，使燈管全部浸在水中

3、合上電源開關，再合電路電源開關，模塊即送電運行。

4、合模塊空氣開關時，檢查該模塊電子鎮流器LED指示燈是否正常發亮。有異常應進行檢查。

5、合上故障報警電路電源開關，全部正常情況下，應無聲光信號輸出

6、如發生故障聲光報警信號，及時進行排除，先關閉報警電路電源開關，解除報警，再根據報警指示燈指示的模塊號，檢查相應的模塊所配鎮流器LED指示燈是否亮，更換故障鎮流器及紫外燈管。（先試更換鎮流器）

7、更換燈管時，需將模塊吊起，先將故障燈管兩端的鎖帽擰開，取出石英套管，（注意不要丟失密封件）取出故障燈管，更換取出的故障燈管，

8、起吊和更換管時，必須格外小心不要碰壞玻璃器件。

9、電控柜，紫外排架模塊等金屬構件，安裝時必須做好安全接地。

10、設備運行時，電控柜的散熱風機要保證正常運轉，電控柜保持良好的散熱效果。

11、如發生某路自動開關跳開，可能是該路模塊密封漏水，電路受潮引起漏電開關動作，應檢查更換相應模塊密封，保證其密封嚴實。

陜西旬邑框架式（明渠式）紫外線消毒器注意事項：

1、嚴禁頻繁啟動紫外線殺菌儀，特別是在短時間內，以確保紫外燈管壽命。

2、檢查燈管時，應注意保護眼睛不被傷害。

設計出水指標依據

（1）《城鎮污水處理廠污染物排放標準》   GB  18918-2002

（2）《污水綜合排放標準》            GB  8978-1996

（3）《地表水環境質量標準》          GB  3838-2002

（4）《紫外線消毒器具》             QB/T1172-99

（5）《紫外線殺菌燈》               GB 19258-2003

（6）《水污染排標準》               DB44/26-89
