粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

基本信息

特性

·         良好的流動性

·         韌性良好

·         脫模性能良好

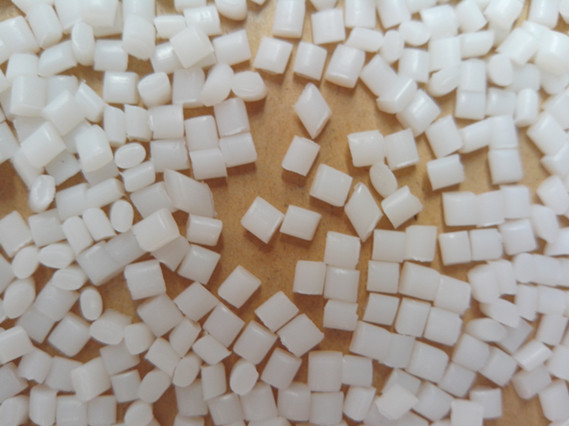

形式

·         粒子

加工方法

·         注射成型

物理性能

干燥

調(diào)節(jié)后的

單位制

測試方法

密度

1.10

--

g/cm?

ISO 1183

吸水率

ISO 62

     飽和, 23°C

8.8

--

%

ISO 62

     平衡, 23°C, 50% RH

2.8

--

%

ISO 62

機(jī)械性能

干燥

調(diào)節(jié)后的

單位制

測試方法

拉伸模量 (23°C)

2800

1100

MPa

ISO 527-2/1

拉伸應(yīng)力 ¹(屈服, 23°C)

70.0

40.0

MPa

ISO 527-2/50

拉伸應(yīng)變 ²(屈服, 23°C)

3.5

20

%

ISO 527-2/50

標(biāo)稱拉伸斷裂應(yīng)變 ³(23°C)

35

> 50

%

ISO 527-2/50

沖擊性能

干燥

調(diào)節(jié)后的

單位制

測試方法

簡支梁缺口沖擊強(qiáng)度 ⁴

ISO 179/1eA

     -30°C

14

--

kJ/m?

ISO 179/1eA

     23°C

16 kJ/m?

無斷裂

ISO 179/1eA

簡支梁無缺口沖擊強(qiáng)度 ⁵

ISO 179/1eU

     -30°C

無斷裂

無斷裂

ISO 179/1eU

     23°C

無斷裂

無斷裂

ISO 179/1eU

懸壁梁缺口沖擊強(qiáng)度 ⁶

ISO 180/1A

     -30°C

8.0

--

kJ/m?

ISO 180/1A

     23°C

15 kJ/m?

無斷裂

ISO 180/1A

熱性能

干燥

調(diào)節(jié)后的

單位制

測試方法

熱變形溫度 ⁷

     0.45 MPa, 未退火

170

--

°C

ISO 75-2/B

     1.8 MPa, 未退火

65.0

--

°C

ISO 75-2/A

溶融溫度（DSC） ⁸

222

--

°C

ISO 3146

線形熱膨脹系數(shù) - 流動 ⁹(4.00 mm)

8.4E-5

--

cm/cm/°C

DIN 53752

最高使用溫度

IEC 216

     20000 hrs

70

--

°C

IEC 216

     some hours

160

--

°C

IEC 216

電氣性能

干燥

調(diào)節(jié)后的

單位制

測試方法

表面電阻率 ¹⁰

1.0E+13

1.0E+10

ohms

IEC 60093

體積電阻率 ¹¹

1.0E+15

1.0E+12

ohms·cm

IEC 60093

介電強(qiáng)度 ¹²

95

55

kV/mm

IEC 60243-1

相對電容率 ¹³(1 MHz)

3.40

6.30

IEC 60250

耗散因數(shù) ¹⁴(1 MHz)

0.024

0.24

IEC 60250

漏電起痕指數(shù)

600

--

V

IEC 60112

可燃性

干燥

調(diào)節(jié)后的

單位制

測試方法

UL 阻燃等級

UL 94

     0.800 mm ¹⁵

HB

--

UL 94

     1.60 mm ¹⁶

HB

--

UL 94

注射

干燥

單位制

干燥溫度

80.0

°C

干燥時間

2.0 到 4.0

hr

加工（熔體）溫度

240 到 260

°C

模具溫度

60.0 到 80.0

°C
