粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

基本信息

填料/增強材料

·         玻璃\礦物, 30% 填料按重量

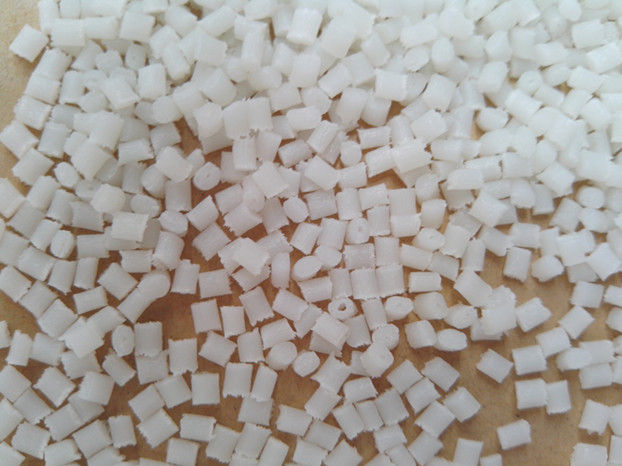

形式

·         粒子

物理性能

干燥

調節(jié)后的

單位制

測試方法

密度

1.51

--

g/cm?

ISO 1183

吸水率

ISO 62

     飽和, 23°C

5.2

--

%

ISO 62

     平衡, 23°C, 50% RH

1.7

--

%

ISO 62

機械性能

干燥

調節(jié)后的

單位制

測試方法

拉伸模量 (23°C)

7800

5000

MPa

ISO 527-2/1

拉伸應力 (斷裂, 23°C)

130

95.0

MPa

ISO 527-2/5

拉伸應變 (斷裂, 23°C)

2.0

4.0

%

ISO 527-2/5

沖擊性能

干燥

調節(jié)后的

單位制

測試方法

簡支梁缺口沖擊強度

ISO 179/1eA

     -30°C

6.0

8.0

kJ/m?

ISO 179/1eA

     23°C

8.0

12

kJ/m?

ISO 179/1eA

簡支梁無缺口沖擊強度

ISO 179/1eU

     -30°C

45

55

kJ/m?

ISO 179/1eU

     23°C

50

65

kJ/m?

ISO 179/1eU

懸壁梁缺口沖擊強度

ISO 180/1A

     -30°C

5.0

6.0

kJ/m?

ISO 180/1A

     23°C

7.0

11

kJ/m?

ISO 180/1A

熱性能

干燥

調節(jié)后的

單位制

測試方法

熱變形溫度 ¹

     0.45 MPa, 未退火

215

--

°C

ISO 75-2/B

     1.8 MPa, 未退火

200

--

°C

ISO 75-2/A

溶融溫度（DSC）

222

--

°C

ISO 3146

線形熱膨脹系數(shù) - 流動 (4.00 mm)

3.5E-5

--

cm/cm/°C

ISO 11359-2

電氣性能

干燥

調節(jié)后的

單位制

測試方法

表面電阻率

1.0E+12

1.0E+10

ohms

IEC 60093

體積電阻率

1.0E+15

1.0E+13

ohms·cm

IEC 60093

介電常數(shù) (1 MHz)

3.70

6.10

IEC 60250

耗散因數(shù) (1 MHz)

0.019

0.29

IEC 60250

漏電起痕指數(shù)

500

--

V

IEC 60112

可燃性

干燥

調節(jié)后的

單位制

測試方法

UL 阻燃等級 (1.60 mm)

V-2

--

UL 94

補充信息

干燥 Short-Term Heat Resistance, IEC 216, 20000 hrs: 190°CLong-Term Heat Resistance, IEC 216, 50% decrease of yield stress: 100°C

注射

干燥

單位制

加工（熔體）溫度

260 到 280

°C

模具溫度

80.0 到 90.0

°C
