手持式三維掃描儀在NDT無損三維檢測的應用

中科院廣州電子技術有限公司現對煉油廠塔裙座的外部腐蝕進行操控的NDT運用。該裙座直徑為 3 米，需求檢測的表面是距地上筆直高度為 0.6 米至 2 米的部分，標稱厚度為 10 毫米。裙座內壁覆有混凝土防滲層，以避免液體滲入到外表面。裙座的表面結構比較復雜，包括許多支撐板、空穴、檢修孔、隔熱支撐（約 50 個、散布在操控區域）、防護設備以及安裝螺栓。該運用項目的目標是對可及表面進行100%的腐蝕操控。

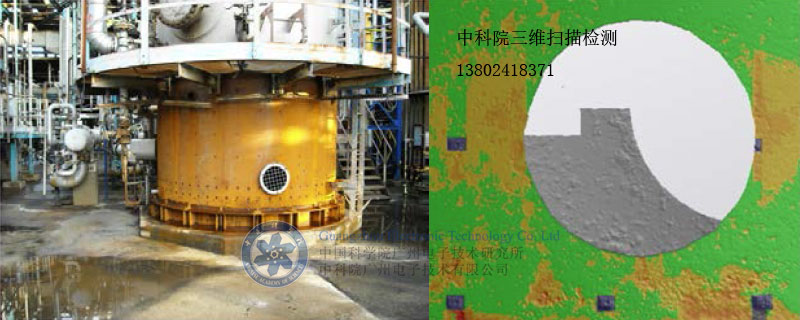

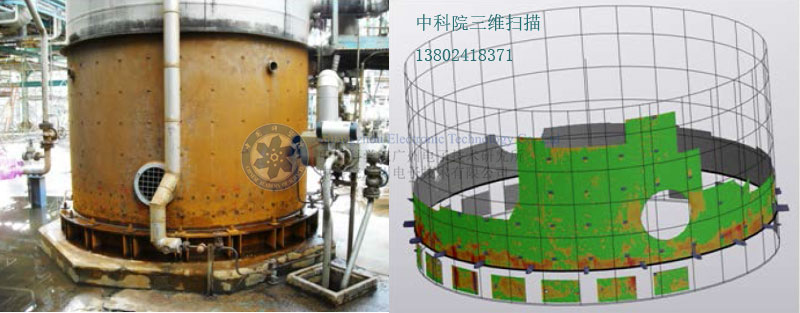

考慮到外表面的腐蝕狀況現已十分嚴峻，既無法選用慣例超聲操控也無法運用手工深度尺，操作員選用了HandySCAN 3D 和Pipecheck軟件對表面進行的 3D 掃描，確定了裙座四周受損最嚴峻的地方。之后，檢測結果顯現在Pipecheck生成的正式檢測陳述中。

方法：

1.       由現場承包商對裙座表面做好準備工作（噴砂處理并卸下隔熱裝置），然后將定位。

2.       通過參考箭頭定位預先識別出 X 與 Y 參照點所對應指示的定位。

3.       定位目標點采集和 3D 表面掃描（大約 20平方米，分辨率為 1.5 毫米）。

4.       檢測后的數據記錄和現場清理與恢復。預計用時：30 分鐘

5.       進行數據處理，編制檢測報告預計用時：12 小時。

關鍵詞：三維掃描檢測,手持式三維掃描儀,NDT三維檢測
