基本信息

添加劑

·         沖擊改性劑

·         脫模

特性

·         沖擊改性

形式

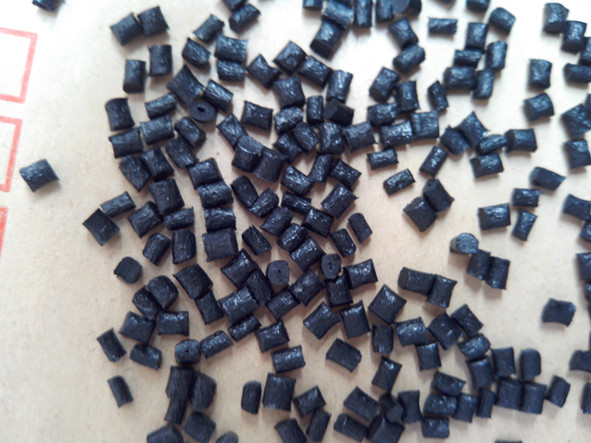

·         粒子

加工方法

·         注射成型

物理性能

干燥

調(diào)節(jié)后的

單位制

測試方法

密度

1.07

--

g/cm3

ISO 1183

收縮率

ISO 294-4

     垂直流動方向

1.7

--

%

ISO 294-4

     流動方向

1.4

--

%

ISO 294-4

吸水率

ISO 62

     飽和, 23°C

8.5

--

%

ISO 62

     平衡, 23°C, 50% RH

2.3

--

%

ISO 62

機械性能

干燥

調(diào)節(jié)后的

單位制

測試方法

拉伸模量

2000

625

MPa

ISO 527-2

拉伸應(yīng)力 (屈服)

50.0

30.0

MPa

ISO 527-2

拉伸應(yīng)變 (屈服)

4.0

30

%

ISO 527-2

標稱拉伸斷裂應(yīng)變

> 50

> 50

%

ISO 527-2

彎曲模量

1600

--

MPa

ISO 178

彎曲應(yīng)力

65.0

--

MPa

ISO 178

沖擊性能

干燥

調(diào)節(jié)后的

單位制

測試方法

簡支梁缺口沖擊強度

ISO 179/1eA

     -30°C

18

25

kJ/m2

ISO 179/1eA

     23°C

65

75

kJ/m2

ISO 179/1eA

簡支梁無缺口沖擊強度

ISO 179/1eU

     -30°C

無斷裂

無斷裂

ISO 179/1eU

     23°C

無斷裂

無斷裂

ISO 179/1eU

熱性能

干燥

調(diào)節(jié)后的

單位制

測試方法

熱變形溫度

     0.45 MPa, 未退火

130

--

°C

ISO 75-2/B

     1.8 MPa, 未退火

55.0

--

°C

ISO 75-2/A

線形熱膨脹系數(shù)

ISO 11359-2

     流動

1.2E-4

--

cm/cm/°C

ISO 11359-2

     橫向

1.2E-4

--

cm/cm/°C

ISO 11359-2

電氣性能

干燥

調(diào)節(jié)后的

單位制

測試方法

表面電阻率

--

5.0E+14

ohms

IEC 60093

體積電阻率

1.0E+15

1.0E+13

ohms·cm

IEC 60093

介電強度

27

20

kV/mm

IEC 60243-1

相對電容率

IEC 60250

     100 Hz

3.10

10.0

IEC 60250

     1 MHz

2.70

3.50

IEC 60250

耗散因數(shù)

IEC 60250

     100 Hz

3.0E-3

0.16

IEC 60250

     1 MHz

0.016

0.10

IEC 60250

漏電起痕指數(shù)

--

600

V

IEC 60112

可燃性

干燥

調(diào)節(jié)后的

單位制

測試方法

可燃性等級 (1.60 mm)

HB

--

IEC 60695-11-10, -20

灼熱絲易燃指數(shù)

IEC 60695-2-12

     1.50 mm

700

--

°C

IEC 60695-2-12

     2.00 mm

700

--

°C

IEC 60695-2-12

熱燈絲點火溫度

IEC 60695-2-13

     1.50 mm

725

--

°C

IEC 60695-2-13

     2.00 mm

725

--

°C

IEC 60695-2-13

注射

干燥

單位制

干燥溫度

80.0

°C

干燥時間

4.0 到 8.0

hr

料筒后部溫度

230 到 235

°C

料筒中部溫度

235 到 250

°C

料筒前部溫度

240 到 260

°C

射嘴溫度

240 到 270

°C

加工（熔體）溫度

240 到 275

°C

模具溫度

50.0 到 80.0

°C

注射速度

中等偏快

背壓

3.00 到 10.0

MPa

螺桿壓縮比

2.5:1.0
