粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

基本信息

添加劑

·         成核劑

·         潤滑劑

特性

·         成核的

·         潤滑

·         中高粘度

用途

·         薄膜

形式

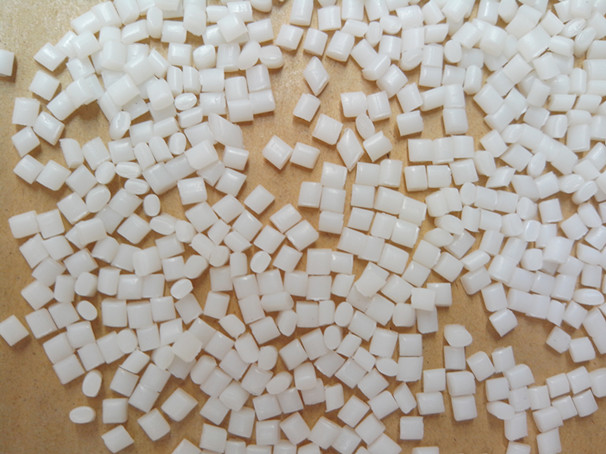

·         粒子

加工方法

·         薄膜擠出

物理性能

額定值

單位制

測試方法

密度

1.13

g/cm3

ISO 1183

粘數(shù)

210

cm3/g

ISO 307

機(jī)械性能

額定值

單位制

測試方法

摩擦系數(shù)

ISO 8295

    Dynamic, 鑄造薄膜

0.80

ISO 8295

    Static, 鑄造薄膜

1.4

ISO 8295

薄膜

額定值

單位制

測試方法

薄膜厚度 - 經(jīng)測試

50

μm

拉伸模量 ¹(50 μm, 鑄造薄膜)

465

MPa

內(nèi)部方法

拉伸應(yīng)力 - MD

ISO 527-3

    屈服, 50 μm, 鑄造薄膜

34.0

MPa

ISO 527-3

    50 μm, 鑄造薄膜

96.0

MPa

ISO 527-3

伸長率 - MD (斷裂, 50 μm, 鑄造薄膜)

350

%

ISO 527-3

褲型撕裂耐性 - MD (50 μm, Cast Film)

32.0

N/mm

ISO 6383-1

水氣透過率 (23°C, 85% RH, 50 μm, 鑄造薄膜)

35

g/m2/24 hr

DIS 15106-1/-3

氧氣傳輸速率 ²

DIS 15105-1/-2

    0% RH : 23°C, 50.0 μm

20

cm3/m2/bar/24 hr

DIS 15105-1/-2

    85% RH : 23°C, 50.0 μm

31

cm3/m2/bar/24 hr

DIS 15105-1/-2

熱性能

額定值

單位制

測試方法

Specific Heat Capacity

    --

1550

J/kg/°C

    Average : 20 到 150°C

2250

J/kg/°C

補(bǔ)充信息

額定值

單位制

測試方法

Puncture Resistance (50.0 μm) ³

12.3

J/cm

內(nèi)部方法

RSV - Formic Acid, 1g/100 ml

3.20

內(nèi)部方法

熱性能

額定值

單位制

測試方法

線形熱膨脹系數(shù) - 流動

9.0E-5

cm/cm/°C

ISO 11359-2

光學(xué)性能

額定值

單位制

測試方法

透射率 (50.0 μm, 鑄造薄膜)

85.0

%

內(nèi)部方法

充模分析

額定值

單位制

測試方法

熔體粘度 (260°C)

1120

Pa·s

內(nèi)部方法

補(bǔ)充信息

額定值

單位制

測試方法

Processing parameters for cast film test specimen: Extruder Temperature: 270°C Die Temperature: 270°C Chill Roll Temperature: 110°C

注射

額定值

單位制

干燥溫度

80.0

°C

干燥時間

4.0 到 8.0

hr

料筒后部溫度

230 到 235

°C

料筒中部溫度

235 到 250

°C

料筒前部溫度

240 到 260

°C

射嘴溫度

240 到 270

°C

加工（熔體）溫度

240 到 275

°C

模具溫度

50.0 到 80.0

°C

注射速度

中等偏快

背壓

3.00 到 10.0

MPa

螺桿壓縮比

2.5:1.0
