粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

基本信息

填料/增強(qiáng)材料

·         玻璃纖維增強(qiáng)材料, 25% 填料按重量

特性

·         剛性，高

·         高強(qiáng)度

用途

·         工程應(yīng)用

外觀

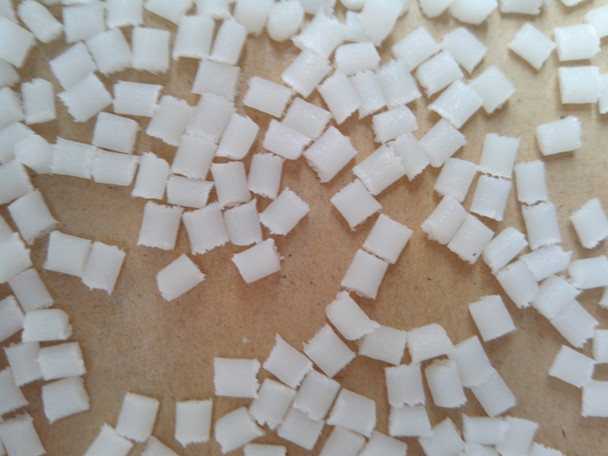

·         自然色

樹脂ID (ISO 1043)

·         PA6 GF25

物理性能

干燥

調(diào)節(jié)后的

單位制

測試方法

密度 (23°C)

1.31

--

g/cm3

ISO 1183

Spiral Flow

72.0

--

cm

內(nèi)部方法

收縮率

ISO 294-4

     垂直流動方向

0.80

--

%

ISO 294-4

     流動方向

0.20

--

%

ISO 294-4

吸水率 (飽和, 23°C)

6.8 到 7.4

--

%

ISO 62

Humidity Absorption - 62% RH (70°C)

2.2 到 2.5

--

%

ISO 1110

熱性能

干燥

調(diào)節(jié)后的

單位制

測試方法

溫度指數(shù)

IEC 216

     50% Loss of Tensile Strength, 20000 hr

130 到 150

--

°C

IEC 216

     50% Loss of Tensile Strength, 5000 hr

160 到 175

--

°C

IEC 216

補(bǔ)充信息

干燥

調(diào)節(jié)后的

單位制

測試方法

Reinforcement Content

25

--

%

ISO 1172

硬度

干燥

調(diào)節(jié)后的

單位制

測試方法

球壓硬度 (H 961/30)

215

--

MPa

ISO 2039-1

機(jī)械性能

干燥

調(diào)節(jié)后的

單位制

測試方法

拉伸模量

8500

5100

MPa

ISO 527-2/1

拉伸應(yīng)力 (斷裂)

160

100

MPa

ISO 527-2/5

拉伸應(yīng)變 (斷裂)

3.5

6.5

%

ISO 527-2/5

彎曲模量 ¹

7000

--

MPa

ISO 178

彎曲應(yīng)力 ²

245

--

MPa

ISO 178

沖擊性能

干燥

調(diào)節(jié)后的

單位制

測試方法

簡支梁缺口沖擊強(qiáng)度

ISO 179/1eA

     -30°C

10

--

kJ/m2

ISO 179/1eA

     23°C

12

16

kJ/m2

ISO 179/1eA

簡支梁無缺口沖擊強(qiáng)度

ISO 179/1eU

     -30°C

80

--

kJ/m2

ISO 179/1eU

     23°C

85

90

kJ/m2

ISO 179/1eU

熱性能

干燥

調(diào)節(jié)后的

單位制

測試方法

熱變形溫度

     0.45 MPa, 未退火

220

--

°C

ISO 75-2/B

     1.8 MPa, 未退火

210

--

°C

ISO 75-2/A

熔融溫度 ³

220

--

°C

DIN EN 11357-1

電氣性能

干燥

調(diào)節(jié)后的

單位制

測試方法

表面電阻率

1.0E+12

1.0E+10

ohms

IEC 60093

體積電阻率

1.0E+13

1.0E+10

ohms·cm

IEC 60093

漏電起痕指數(shù) (解決方案 A)

600

--

V

IEC 60112

可燃性

干燥

調(diào)節(jié)后的

單位制

測試方法

燃燒速率 ⁴(1.00 mm)

< 100

--

mm/min

FMVSS 302

UL 阻燃等級 (1.60 mm)

HB

--

UL 94

灼熱絲易燃指數(shù) (1.60 mm)

650

--

°C

IEC 60695-2-12
