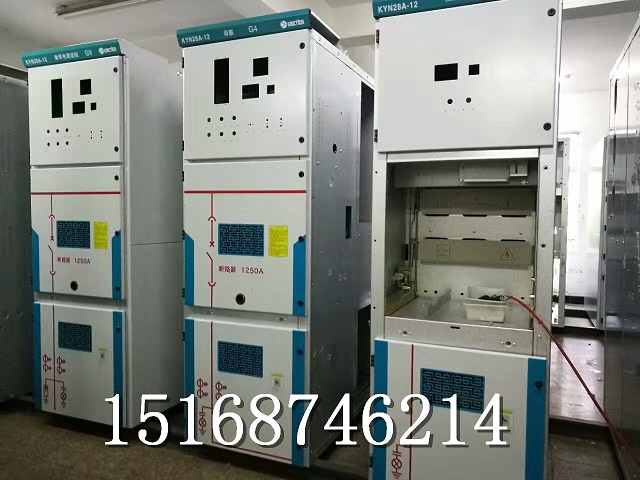

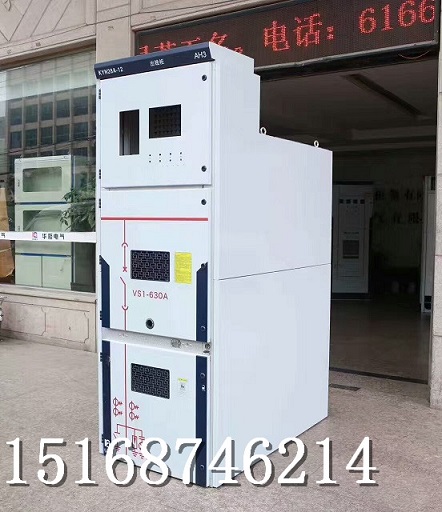

合肥KYN28-12開關柜新款廠家報價

1. 概述：

KYN61-40.5型鎧裝移開式交流金屬封閉開關柜系三相交流50HZ、額定電壓40.5KV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可以用于頻繁操作場所。

KYN61A-40.5戶內交流高壓金屬封閉開關設備,(其外形尺寸在長寬高三個方向均減小了200mm)其配用的主開關為小型化的產品ZN85A-40.5/T1600-31.5型戶內交流高壓真空斷路器.  它們的設計完全符合IEC62271和GB1984-2003,GB3906-200X,GB11022-xx的標準規定,廣泛應用于40.5kV三相交流50Hz的電力系統中,作為發電廠,變電所以及工礦企業接受于配電之用,對電路具有控制,保護和檢測等功該項目具有以下主要特點:

 1.開關柜本體采用組裝結構,結構簡單,加工方便;

2.柜內采用同步開發的小型化元件如接地開關等,減小元件尺寸,減小操作功;

3.開關柜本體和斷路器采用復合絕緣結構,有效提高絕緣水平,減小體積;

4.斷路器采用上下布局結構手車式結構,有效利用開關柜高度空間,減小柜體深度尺寸;

5.斷路器配用同步開發的新型滅弧室,管徑顯著減小,具有優良的開斷能力;

6.斷路器配用同步開發的彈簧操動機構,具有和斷路器特性的最佳配合;

7.斷路器一次回路電連接采用固定連接;且滅弧室觸頭壓力調節無需拆卸極柱;

8.整機布局操作方便,配套連鎖動作穩定可靠.

結構特點

1.采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；

2.開關柜柜體選用2mm國外進口良好敷鋁鋅板經數控鈑金雙折邊加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，除門板側封板外 構件表面無需任何處理；

3.可配用國產ZN85-40.5(3AV3)真空斷路器；

4.開關柜各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道；

5.斷路器、接地開關等操作均可在柜門關閉情況下進行，即可實現關門操作；

6.開關柜的結構適應性強，主結線方案可以達到198種以上，能滿足不同用戶的需要；

7.手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠。

使用環境條件
3.1 (1)正常環境條件
1.周圍空氣溫度上限:+40℃、下限:-10℃、日平均溫度不超過35℃;
2.海拔高度不超過1000m;
3.相對環境溫度日平均不大于95%，月平均不大于90%;
4.地震烈度不超過8級;
5.水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa;
6.無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈這棟的場所。
3.2 (2)特殊工作條件
在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。
產品主要技術指標
