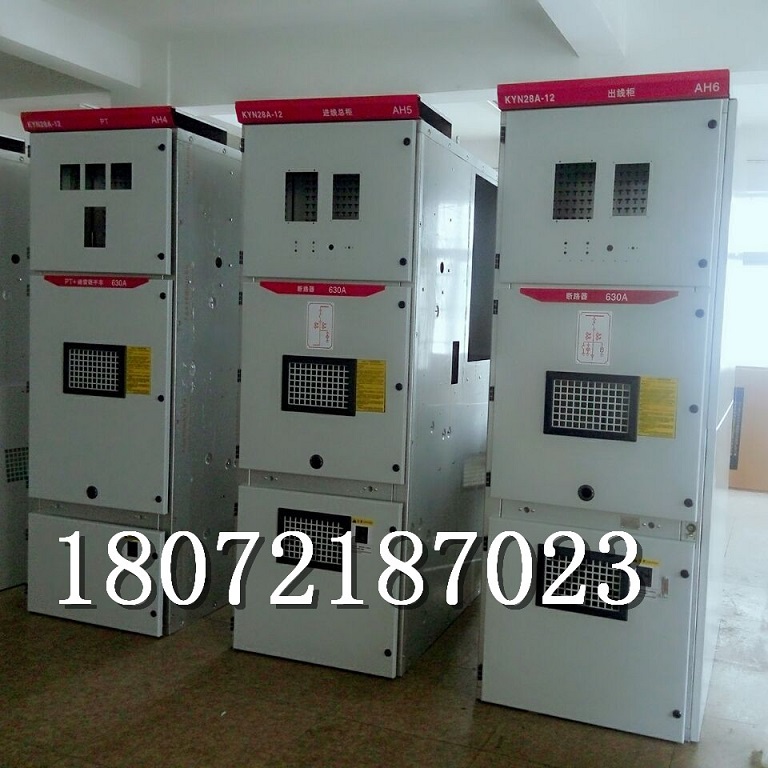

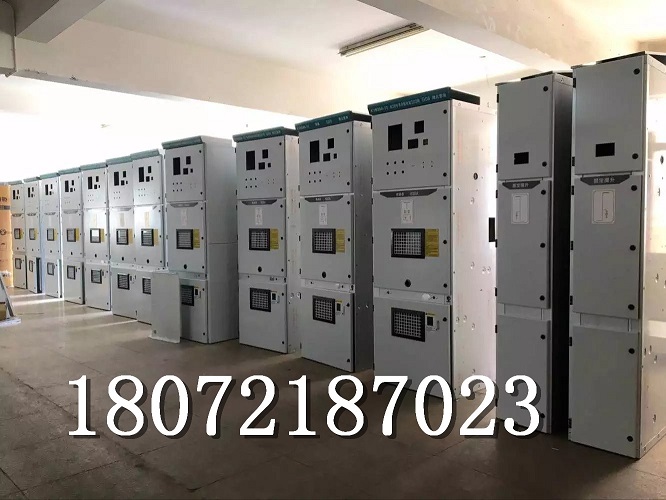

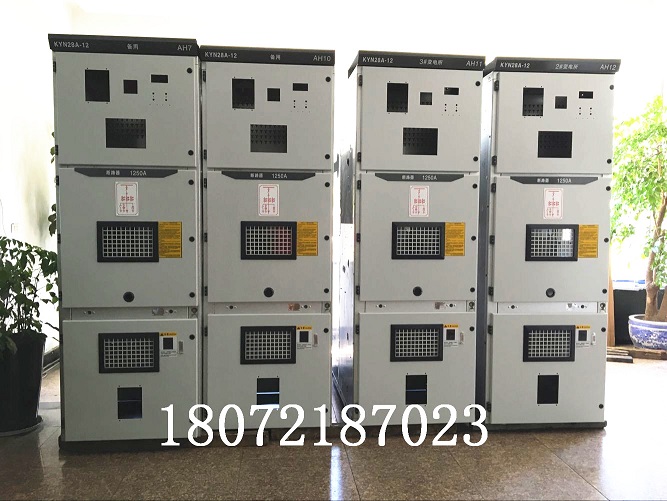

蘭州KYN28a-12平頂型中置柜批發

1.概述：

中置柜，全稱為金屬鎧裝中置移開式開關設備。屬于高壓配電裝置，最高工作電壓3.6 / 7.2 / 12kV ，系三相交流50Hz單母線分段系統或雙母線分段系統的戶內成套配電裝置。用于接受和配3.6-12kV的網絡電能，并對電力電路實行控制保護、監視和測量。 中置式開關柜主要用于發電廠，中小型發電機的送電，電力系統二次變電所的受電、送電，工礦企事業單位的配電，以及大型高壓電動機的起動等。

高低結構與等高結構

標準的中置柜為高低結構，前側高度為2300mm，后側高度為2000mm;而等高結構前后高度一致。高低柜的母線為品字形布置，儀表室為獨立結構，可拆卸;等高柜母線為垂直一字形布置，儀表室與柜體為一體結構。等高結構比高低結構有更大的安裝空間，也便于制作和運行維護。

完善"五防"功能

中置柜通過柜體的傳動機構與斷路器手車的底盤車配合，實現電氣操作的"五防"功能。在一些新電氣條件和運行方式下中置柜的部分"五防"功能已不能滿足要求，須改進"五防"功能。

接地開關閉鎖

中置柜電力線路采用"手拉手"供電方式，且中置柜內斷路器位于試驗位置時，出線側仍有可能從其他變電站供電過來。在合接地開關前須確保出線側無電，目前主要有三種閉鎖操作方式。

第一，采用驗電手車。在合接地開關之前，將斷路器手車?yán)龉裢�，然后推入�?yàn)電手車，在驗明確無電壓后合上線路接地開關。

第二，開門驗電。當斷路器處于試驗位置，且?guī)щ婏@示裝置檢測到線路無電壓，打開柜門驗明確無電壓后，合上接地開關。

第三，依靠線路側帶電顯示閉鎖裝置的作用。只要線路側帶電顯示閉鎖裝置指示無電，閉鎖打開，即可進行合接地開關的操作。

KYN28A-12鎧裝中置式金屬封閉開關設備是在引進ABB公司先進設計制造技術的基礎上自行設計開發的新型產品，可取代各種老型的鎧裝式金屬封閉開關設備，該產品具有以下明顯特點：
      1.產品的外殼由覆鋁鋅鋼板經CNC機床加工成形后而用螺栓組裝而成，具有很高的機械強度，有效地保證外形的精確和美觀，柜門是用電泳涂復漆，然后上釉瓷烘烤而成，具有較高的抗沖擊、耐腐蝕能力。產品外具有IPX4的防護等級。
      2.主開關可配置ABB公司產的可抽出式VD4型真空斷路器、C3系列固定負荷開關、HA型SF6斷路器和真空接觸器，也可配置VS1真空斷路器。
      3.VS1真空斷路器其底盤車與VD4型通用，導電部分結構與VD4相似，真空管采用VD4系列真空開關管，具有電磁操動和彈簧操動主式可供選擇。其造價適宜。
      4.無論是選用那種斷路器，其空氣絕緣距離均能保證大于125mm。各種斷路器均具有長壽命、高參數、少維護、體積小的獨特優點。
