新疆GCS固定抽屜柜刻線路圖定做

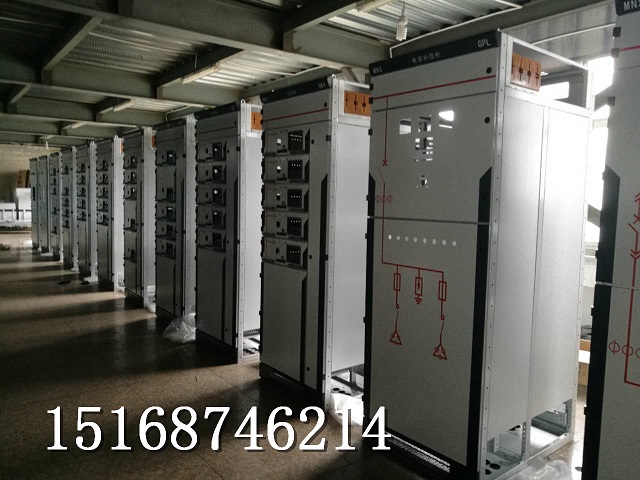

一.GCK電控柜概述：

低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，本產品符合IEC60439-1、GB7251.1、JB/T9661等標準。本柜體采用了新的制造工藝，各功能單元采用模塊化設計，單元組合靈活方便，可實現替代目前市場上所有的GCS方案及功能。

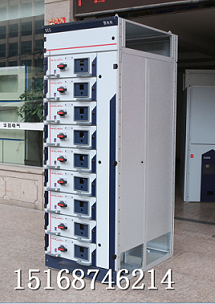

二.GCK電控柜結構說明：

1、新型手搖式推進機構應用于單元抽屜，分手操和電操兩大類。為多圈省力推進方式，實現輕松、靈活、平穩推進與移出抽屜，三工位具有機械定位、顯示，并帶有“咔噠”的位置聲音提示功能，推進630A的三極、四極方案抽屜輕松靈活；合閘聯鎖具有再扣復位功能，推進機構原理與聯鎖機構為國內外同行業先進技術。其中電操專用的聯鎖機構，能夠確保切斷開關才能移動抽屜，有效防止誤操作，實現搖手柄進入機構（可操作狀態）電操機構無法取電，只有拔出搖手柄，電操機構方可取電，使空開電動合閘，具有很高的操作安全性；

2、新型手拉式推進聯鎖機構應用于單元抽屜，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；

3、新型小型手拉式推進機構應用于1/2、1/4抽屜單元，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能；

4、抽屜新型推進聯鎖機構具有分離、試驗、連接位置機械顯示，電氣接點與位置同步。

三.GCK電控柜主要特點：

1、主電路插頭：插頭彈簧的定位是插頭結構可靠性的重要保證，彈簧的壓力，尤其是500次插拔后的壓力變化較大，是目前市場所見插頭的問題。本插件彈簧采用錳鋼材質。熱處理，性能穩定可靠，插頭采用疊片式，4片銅片為一組，每組有獨立的觸頭彈簧固定結構，耐受過載電流能力強。進出線插件全部取消壓鉚電纜的接線方式，避免壓鉚不可靠產生不良影響，確保運行設備質量安全可靠；

2、二次接插件：接觸行程長，滿足試驗、工作位置連接要求，行業內首創將兩排接線固定端和兩排出線端上下分開，接線和出線互不干涉，使接線更方便，布線更美觀；

3、儀表板：開門式空心結構，方便接線、元器件安裝及檢測，元器件安裝空間164mm×122mm，能滿足96mm ×96mm外形的數顯表安裝，還可以安裝其它燈鈕等元件，空心處用鋼板制作，方便制造開孔；

4、1/2、1/4抽屜結構：1/2及1/4抽屜操作方式為手拉式三位置操作機構。開關合閘，抽屜與柜體聯鎖，無法拔出抽屜，1/2及1/4抽屜采用一側無側板的制作方法，方便成套廠家安裝元器件及接線，1/2抽屜能滿足125A電流的側、后出線方案。1/4抽屜可以滿足63A側、后出線方案；

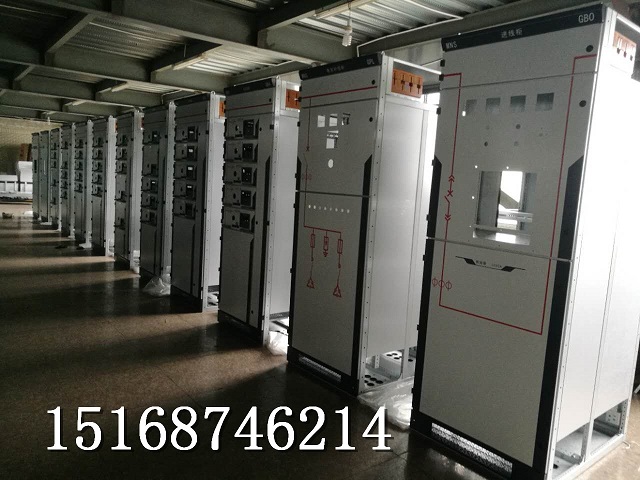

四：結構特點：
GCK電動機控制中心是由許多功能單元（既動力配電電動機控制、照明控制回路）組成，這些單元以上下布置的方式安裝在封閉的金屬柜內，同一柜體的功能單元與柜內垂直母線相連接，電能通過連接到水平母線的垂直母線或分支母線輸送給每個功能單元。
本產品主要分為受電柜和饋電柜兩種。受電與饋電、抽屜式與固定式可混合組裝。
產品分區域設計成水平母線室、垂直母線室、電纜室和功能單元室，各區域之間及功能單元之間有隔板隔離。
功能單元高度以200mm、400mm、600mm、800mm為模數組合，總組合高度為1800mm。
200mm高的抽屜可并列裝2個出線100A以下的回路。
400A以上回路選用塑殼開關時，可選插入式固定安裝，間隔高度仍按200mm的模數選取。
產品中完全相同的功能單元具有互換性，各功能單元有可靠的接地保護。
柜體下部抽屜可作加熱器抽屜，供除濕用，上部可裝軸流風機，強制通風降低柜內濕度。
根據元件特性：本產品元件降容系數為0.7-0.8。
