寧夏KYN28-12中置柜激光噴涂廠家供貨
1.特點
中置柜微機保護裝置是集保護、測量、監視、人機接口、通信等多種功能于一體;專門針對開關柜進行"單元化"設計，一臺裝置即可完成開關柜內所有的自動化功能，簡化了開關柜二次設計和施工，代替了各種常規繼電器和測量?jī)x表，節省了大量的安裝空間和控制電纜;此款保護為一款經濟型保護，電流的測量是通過保護CT輸入的電流來實現，并非專門的測量CT，這種測量適用于要求不高，單純用來監視電網參數的場合。
2.安裝步驟
a.按工程需要與圖紙標明,將開關柜運至他們特定的位置,如果一排較長的開關柜排列(為10臺以上),拼柜工作應從中間部位開始.
b.用特定的運輸工具如吊車或叉車,嚴禁用滾筒撬棍.
c.從開關柜內抽出斷路器手車,另放別處妥善保管.
d.在母線隔室前面松開固定螺栓,卸下垂直隔板9.
e.松開斷路器隔室下面水平隔板19的固定螺栓,并將水平隔板卸下.
f.松開和移去底板16.
g.從開關柜左側控制線槽移去蓋板1,2.右前方控制線槽板亦同時卸下.

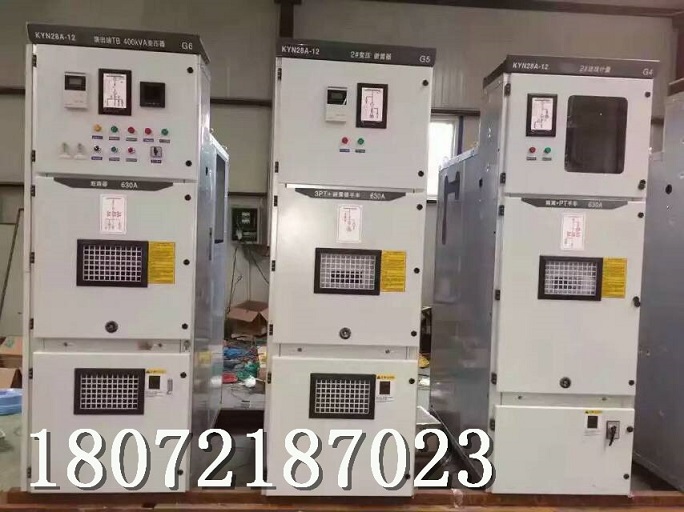

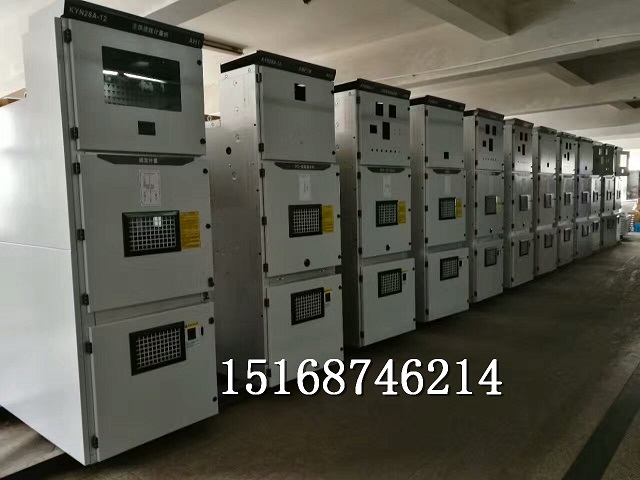

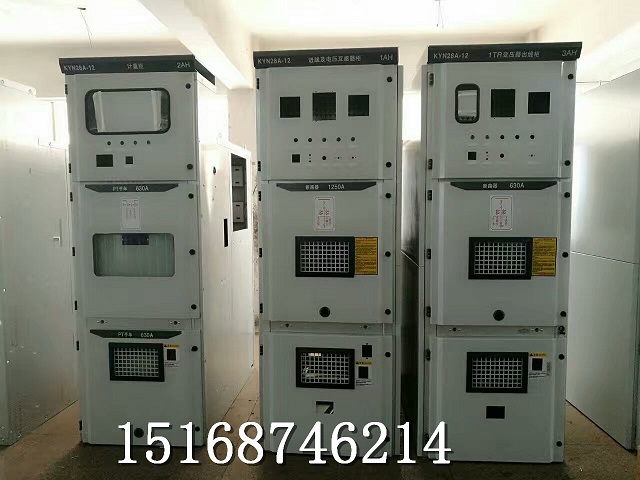

KYN28A-12鎧裝中置式金屬封閉開關設備是在引進ABB公司先進設計制造技術的基礎上自行設計開發的新型產品，可取代各種老型的鎧裝式金屬封閉開關設備，該產品具有以下明顯特點：
1.產品的外殼由覆鋁鋅鋼板經CNC機床加工成形后而用螺栓組裝而成，具有很高的機械強度，有效地保證外形的精確和美觀，柜門是用電泳涂復漆，然后上釉瓷烘烤而成，具有較高的抗沖擊、耐腐蝕能力。產品外具有IPX4的防護等級。
2.主開關可配置ABB公司產的可抽出式VD4型真空斷路器、C3系列固定負荷開關、HA型SF6斷路器和真空接觸器，也可配置VS1真空斷路器。
3.VS1真空斷路器其底盤車與VD4型通用，導電部分結構與VD4相似，真空管采用VD4系列真空開關管，具有電磁操動和彈簧操動主式可供選擇。其造價適宜。
4.無論是選用那種斷路器，其空氣絕緣距離均能保證大于125mm。各種斷路器均具有長壽命、高參數、少維護、體積小的獨特優點。
安裝及調整
柜體單列時，柜前走廊以2．5米為宜，雙列布置時，柜間操作走廊以3米為宜。
●按工程需要與圖紙將開關柜運至預定位置，10臺以上的開關柜排應從中間部位開始。
●開關柜在運輸過程中應使用特定的運輸具，如吊車或叉車，嚴禁使用滾筒、橇杠，且嚴禁將車推入柜體一起搬運，手車只有在柜體安裝好以后再推入相應柜內。
●松開母線室頂部泄壓蓋的螺栓，卸下蓋板。
●拆去電纜封板。
●拆去二次線線槽的蓋板。
●卸下吊裝板及緊固件。
●在以上基礎上，一個接一個安裝開關柜，安裝不平度不得超過2mm。
●當開關柜已完全組合拼裝好后可用地腳螺栓將其與基礎構件相聯或用電焊或基礎構件焊牢。
