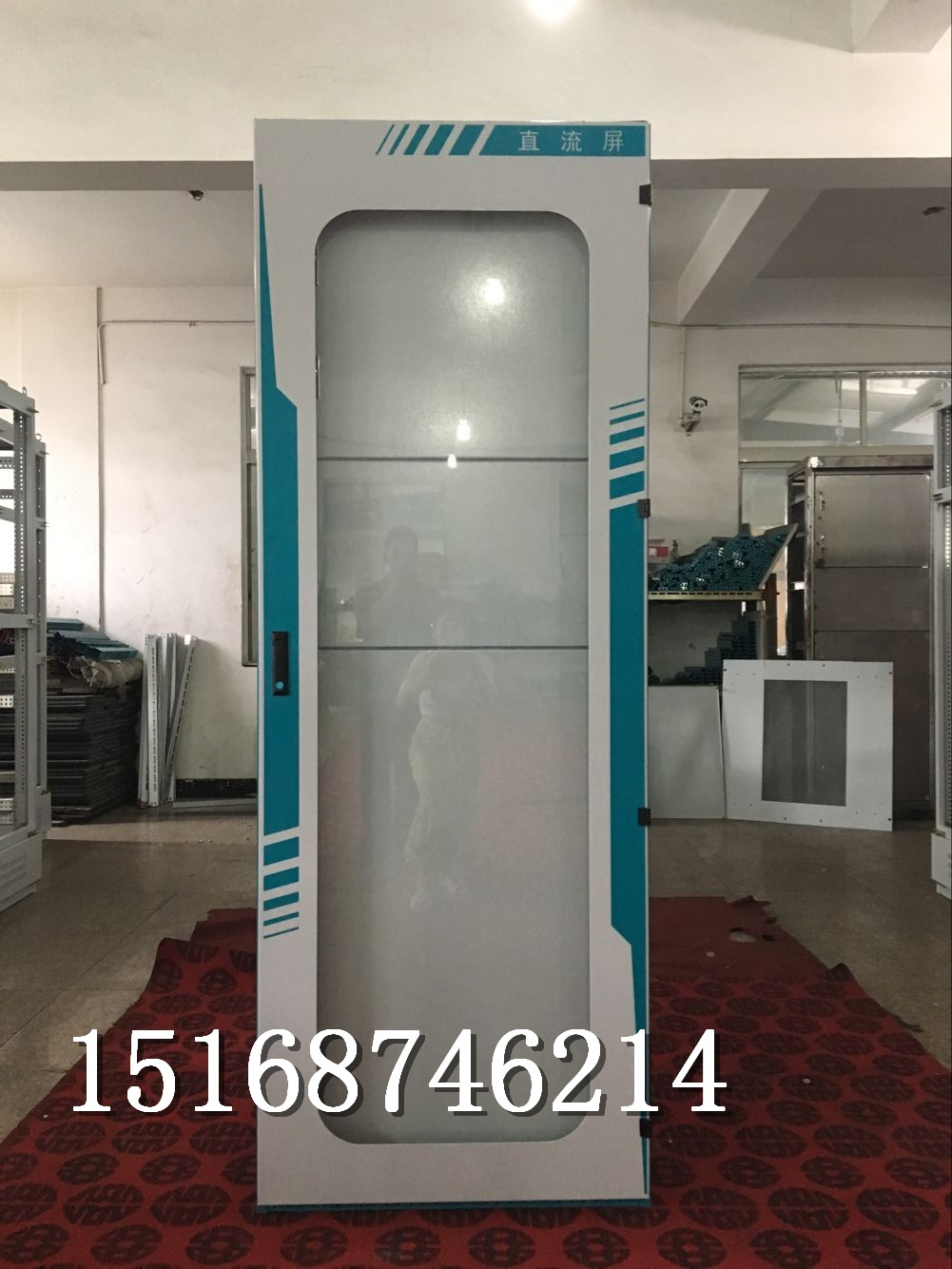

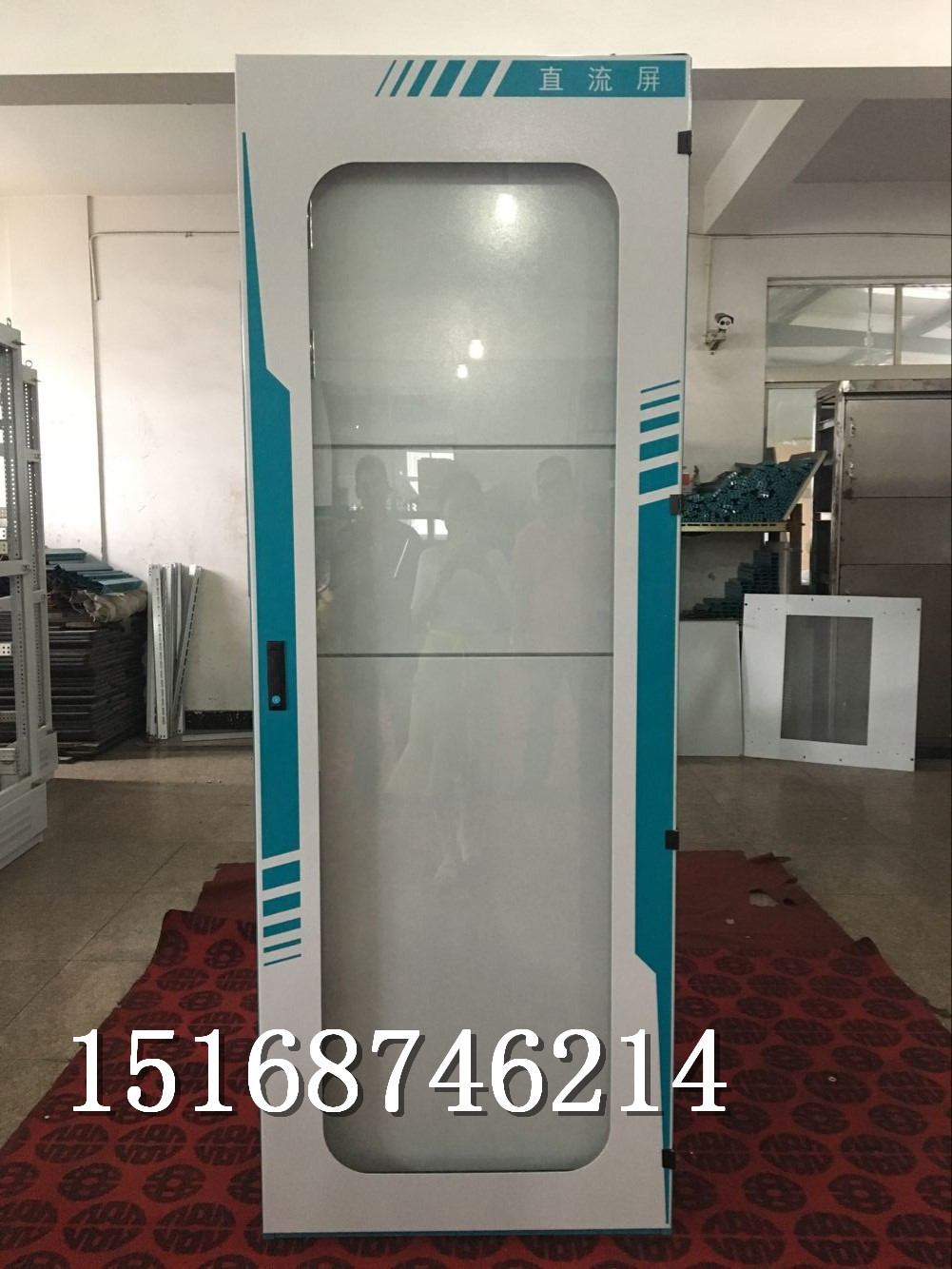

深圳PK-10直流屏激光噴涂定做

1.技術指標

1) 交流測量精度：220V及380V±15% 范圍內 ≤ 1.0 %

2) 直流測量精度：控母電壓： 110V~240V范圍內 ≤ 0 .5%

合母電壓： 286V~198V范圍內 ≤ 0.5%

充電電壓： 286V~198V范圍為 ≤ 0.5%

電池電壓： 12.5V±10%范圍為 ≤ 0.5%

控母、充電電流: 10%Ie~100%Ie范圍內 ≤ 0.5%

3) 充電控制參數：調壓口輸出電壓(DC)：0 ~ 8.0V受控 (100mA)

4) 溫度檢測：1路電池室溫度 -40℃~125℃

109路電池溫度巡檢 -55℃~125℃

5) 電池在線檢測： 256路 直流屏原理圖

6) 絕緣在線檢測： 8~64路,可定制

7) 支路開關狀態檢測： 8~64路

8) 硅鏈控制： 5級

9) 故障記錄： 64條

10) 繼電器觸點：220V / 2A

2.工作條件

1) 工作電源： AC320V~420V

試機電源： AC320V~420V 50Hz±10%

2) 工作環境溫度 ： 0℃ ~ 45℃

3) 空氣相對濕度： ≤ 85RH

4) 運行場所： 無強烈振動和沖動、無嚴重塵埃、無腐蝕性氣體、無導電性和性介質、通風良好。

5) 適用范圍：DC110V系統，DC220V系統均能滿足使用。

說明：本說明書的參數設置均以220V系統為例，110V系統參數作相應調整

3系統配置直流電源系統由多功能監控模塊，高頻開關充電模塊，電池模塊、直流饋出等幾部分組成。

3.1直流系統監控模塊直流屏多功能集中監控模塊是自行開發，全數字化控制、保護、管理、測量的新型直流監控裝置。裝置硬件高度集成化，采用單板結構（All in one），內含絕緣監察、電池檢測、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔符合用戶使用習慣。

3.調試方法

1、首先檢查一次和二次回路接線是否正確-主要是查致命錯誤，比如說弱電接口接上強電了，應該接入直流信號卻接入交流信號了，還有就是短路問題。

2、避免了以上的原因，斷開所有的斷路器和保險，接通交流電源，測試交流雙電源切換裝置是否工作正常，雙電源切換裝置的下口電壓是否正常。

3、交流部分測試正常后，依次閉合充電模塊的交流開關，觀察模塊是否正常啟動并測量模塊輸出電壓和極性。

4、充電模塊啟動正常并輸出電壓和極性正確后，接通電池組開關及各母線開關，測量電池組開關下口、合母、控母電壓和極性是否正確，并觀察電壓表計是否方向打翻。

5、一次接通饋出開關，分別測量饋出開關對應的端子電壓和電壓極性是否正確。

6、上述內容為一次回路的調試，上述步驟測量調試完畢后，接通監控電源。

7、監控上電后，觀察監控顯示是否正常和各個檢測模塊是否工作正常。

8、監控裝置通電正常后，首先查看監控顯示器上的報警信息，如果有報警信息，則按照報警信息查找相關問題，如沒有，則查看監控裝置顯示的電壓值、帶上負載的電流值、開關量信息等。

9、監控上的主要模擬量、開關量信息經查看并測試正常后，開始測試直流母線的絕緣報警及支路接地阻值，一般220V系統可以用25-100K電阻測試，110V系統可以用7-100K測試。

10、電池巡檢測試，最好將規定路數的電池都接入電池巡檢，測試整體性能，如現場條件不夠，可以拿單節電池依次測試。

至此為止，調試完畢，剩下的就是檢查元器件安裝緊固、導線與元器件是否有松動及工藝問題了。

直流系統是應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶，為給信號設備、保護、自動裝置、事故照明、應急電源及斷路器分、合閘操作提供直流電源的電源設備。直流系統是一個獨立的電源，它不受發電機、廠用電及系統運行方式的影響，并在外部交流電中斷的情況下，保證由后備電源-蓄電池繼續提供直流電源的重要設備。直流屏的可靠性、安全性直接影響到電力系統供電的可靠性和安全性。
