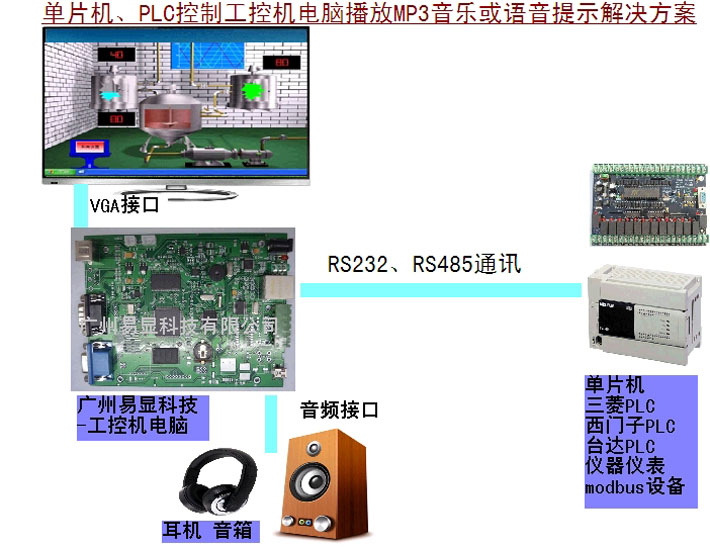

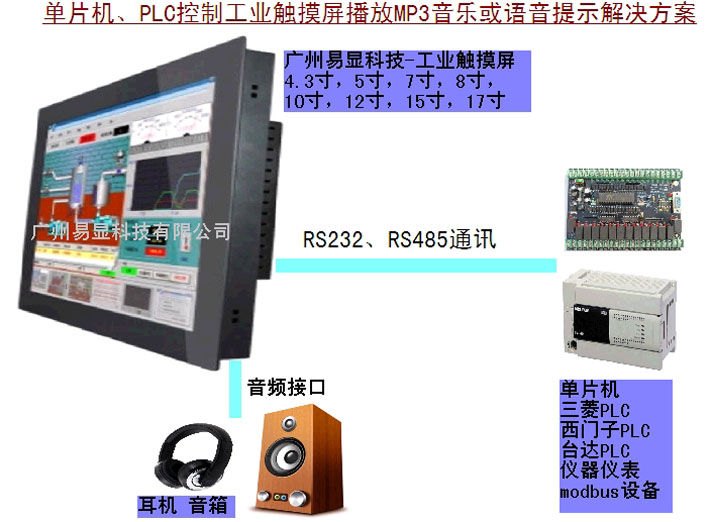

串口屏語音播放，串口觸摸屏播放MP3音頻，工業觸摸屏人機界面播放MP3方法

在工業控制系統中將音樂或語音MP3的美和工控結合在一起，給人以賞心悅目的感受。隨著工業控制的發展，對工業控制的控制要求也越來越高，使得越來越多的控制部分不是指簡單的現場控制，還需要增加音樂播放或語音提示，使得控制系統更加人性化。

1、單片機或PLC驅動控制4.3寸，5寸，7寸，8寸，10寸，12寸，15寸，17寸，19寸，30寸，50寸等串口觸摸屏，觸摸屏顯示器、電視機。

2、配套人機界面組態軟件HMImaker， "0"代碼、 "0"編程、"所見即所得"、如制作PPT簡單快速。

3、提供廣州易顯單片機協議，協議開發簡單靈活，穩定可靠，示例資料豐富。

4、 支持各種PLC，儀器儀表開發使用，提供modbus協議，提供西門子PPI協議，三菱PLC協議，臺達PLC協議，歐姆龍PLC協議，信捷PLC協議等等。

一、產品介紹

1、產品介紹

5寸工業級串口屏、分辨率800*480（支持90度倒立顯示480*800），6-26V直流供電。

7寸工業級串口屏、分辨率800*480（支持90度倒立顯示480*800），6-26V直流供電。

8寸工業級串口屏、分辨率800*600（支持90度倒立顯示600*800），6-26V直流供電。

10寸工業級串口屏、分辨率800*600（支持90度倒立顯示600*800），12V直流供電。

12寸工業級串口屏、分辨率800*600（支持90度倒立顯示600*800），12V直流供電。

15寸工業級串口屏、分辨率1024*768（支持90度倒立顯示768*1024），12V直流供電。

17寸工業級串口屏、分辨率1024*768（支持90度倒立顯示768*1024），12V直流供電。

2、接口方式: 6Pin_端子接口，默認rs232和rs485雙串口通訊，支持單片機TTL電平接口。支持I2C接口，支持雙232或者雙485串口。

3、FLASH存儲容量：64MB或256MB，（支持30個以上的畫面和圖片）。

4、工作電壓：6-26V直流電源供電。

5、亮度 : 350nit，工作溫度：-20/+70℃，功耗 : 500MA，6V。

6、板載RTC時鐘功能電路，支持時間顯示。

7、板載蜂鳴器，可以做按鍵音也可以做用戶報警與提示功能。

8、USB接口、TF卡接口，下載工程和更新圖片功能。

9、支持定制音頻接口，可以播放MP3文件。

10、TFTLCD接口工業液晶屏，臺灣原裝4線工業電阻觸摸屏。

11、可以選擇帶外殼，嵌入式安裝，或者開放式安裝

二、系統特性

1. 支持usb線電腦下載工程，支持TF卡現場升級和脫機量產功能；支持TF卡更新替換系統內的圖片功能。

2. 提供人機界面組態軟件HMImaker，支持標準modbus rtu協議。"0"代碼、 "0"編程、"所見即所得"、如制作PPT簡單快速。

3. 系統內置mc8051單片機內核，使用MC8051與常見51單片機一樣，可以編寫復雜的控制系統，使用匯編或者C語言用KEILC編譯。

4. 系統內置虛擬鍵盤，支持中英文輸入法，可自定義系統鍵盤；

5. 支持255級背光調節和自動屏保模式，支持蜂鳴器聲音控制。

6. 提供廣州易顯單片機協議，協議開發簡單靈活，穩定可靠，示例資料豐富。

7. 支持各種PLC開發使用，提供西門子PPI協議，三菱PLC協議，臺達PLC協議，歐姆龍PLC協議，信捷PLC協議等等。

8. 【模擬LCD/VGA顯示屏】功能，用于不需要硬件的情況下，與PLC或單片機進行在線或離線模擬。這種功能也稱為【虛擬串口屏】，用戶在沒有購買硬件實物的條件下，或者在調試期間，電腦通過通過串口與PLC或用戶單片機的RS232或RS485串口，在電腦里進行調試。功能與硬件實物一樣�？梢赃M(jìn)行按鈕，位開關，實時數值，實時曲線，指示燈，動態圖片，字符等功能的操作�？梢源蟠蠊�(jié)省工程師的開發時間，達到事半功倍的效果，進而提升工作效率。

三、開發步驟

只需要3個步驟， 30分鐘內完成復雜的人機交互設計。簡單好用！

四、產品架構

選擇“ARM+ FPGA”雙核架構的主要優勢在于：

(1) FPGA為可編程邏輯器件，主頻高、內部指令并行處理，可輕松驅動類似1366*768分辨率的顯示屏，刷新速度快；

(2)純硬件驅動，整個系統無操作系統或OS，上電即運行，連續24*7*365h不斷電均能可靠工作，無垃圾冗余文件；

(3) 核心部件為常規器件，10年以上不斷貨。

系統在無指令接收的狀態下，ARM基本處于空閑狀態，所有大負荷的數據讀取和顯示刷新工作全部由FPGA純硬件獨立完成，該架構特點從某種程度上確保了系統的健壯性和抗干擾性能強。由于FPGA內部是采用并行處理機制，所以Nandflash的數據讀取、SDRAM的寫入和RGB數據輸出全部在同一個時鐘節拍下執行，確保了系統圖片更新速度快，響應時間快等特點。設備內部有指令緩存區，用戶主機可無等待、連續發送多條指令后退出串口程序。整個過程操作簡單，程序代碼量大大降低。下圖為廣州易顯帶觸摸組態屏的產品架構圖。

五、. 核心競爭力

六、產品行業應用

七、廣州易顯人機界面組態軟件HMImaker介紹

  廣州易顯串口觸摸屏與工控機的人機界面組態軟件HMIMaker，是一款基于ARM架構的嵌入式控制系統開發的嵌入式軟件，專業應用于串口觸摸屏與工控機的二級界面開發，具有單片機協議，modbus通訊協議，西門子，三菱，臺達，歐姆龍，信捷，永宏等PLC協議。組態軟件具有繪圖、操作按鈕、位開關、指示燈、進度條、字符控件、數據監控、實時曲線、動態圖片、用戶與密碼設置、可編程數據庫等功能，支持支持離線和在線模擬，所見即所得，快速驗證設計效果，方便設計和調試，大大減輕軟件開發人員在人機界面開發的負擔和提高開發效率，專心于專業產品的開發，避免重復性勞動。為您大大地短了產品的開發周期。

(1) 操作按鈕控件：選擇控件，畫面任意位置拉一個需要大小的框框，即建立了控件。無需用戶MCU程序參與，即可實現畫面的跳轉。用戶程序也可以控制按鈕功能，開關按下和彈起、自定義按鈕等功能。若按下某個按鈕，設備將改變?cè)撟兞抗芾淼淖兞康刂返闹�，可以靈活設置按鍵的功能。當用戶操作按鈕時，該部件監控的地址的值會根據字開關類型而發生變化。操作按鈕的分類：
設置設置為目標數：每次按下按鈕時，為變量地址所設置一個常數;
遞加：每次按下按鈕時，變量地址的數值遞增一次，遞增幅度是“操作數”的值;
遞減：每次按下按鈕時，變量地址的數值的值遞減一次，遞減的值是“操作數”的值;

(2) 位開關控件：對指定的PLC或者HMI位地址進行操作、監控和顯示；當位開關被按下時，操作地址的位值將按照開關類型所描述的那樣變化。當“監測”可用時,位開關所顯示的狀態是監控地址所指向的位的狀態。
例如:如果監控地址所指的位的值為1，則位開關將顯示開狀態的標簽、位圖和向量圖:反之，則顯示關狀態的標簽、位圖和向量圖。
位開關的分類：
OFF：將操作地址所指的位置0；
ON：將操作地址所指的位置1；
復歸型：當位開關按下時，操作地址所指的位被置為1，彈起時又被置為0;
切換型: 每次按下位開關時，操作地址所指的位的值將被切換一次 (在0和1之間來回切換)。

(3)單選按鈕控件：對指定的PLC或者HMI字節或字地址進行操作、監控和顯示；當單選被按下時，操作地址的位值將按照設置的值進行變化。

(4)實時數據控件：用于顯示或修改保存在PLC或者其他連接設備中數據寄存器的數值,例如速度,電流,壓力等�？梢圆捎米灾谱煮w進行個性化的顯示。

(5)字符控件：是以字符格式來顯示(寫入)PLC或單片機的數據，它可以顯示(寫入)一個字的數據，也可以顯示(寫入)多個連續字的數據�？梢钥刂圃O(shè)置文本顯示的位置、字體、顏色，用戶MCU只需對字符控件變量地址發送顯示的數據即可，還支持彈出內置鍵盤錄入文本內容。

(6)動態圖片控件：根據PLC或單片機變量地址對應值變化更換圖片），以圖片形式展示當前值可控制動畫播放、停止、暫停、上一幀，下一幀和指定幀播放，還可以對圖片進行移動控制，根據預定的軌跡進行移動。

(7)曲線控件：用戶MCU只需發送AD采樣數據，串口屏?xí)詣?dòng)進行擬合，動態推移顯示。

(8) 進度條控件：是一種顯示數字形式的控件，主要用于顯示模擬量數據，如溫度、壓力、流量等，它根據設置的滿額度值和零額度值以百分比的形式來顯示數據，還可以根據需要設置變化方向。

(9) 信號燈控件：監視指定的位的狀態，此位為0，指示燈將顯示關狀態的位圖、向量圖和狀態文本；為1，則顯示開狀態的位圖、向量圖和狀態文本。

(10) 區域控制控件：特殊功能的控制，比如設置雙擊功能，右鍵菜單功能，子窗口移動功能等。

應用示例
