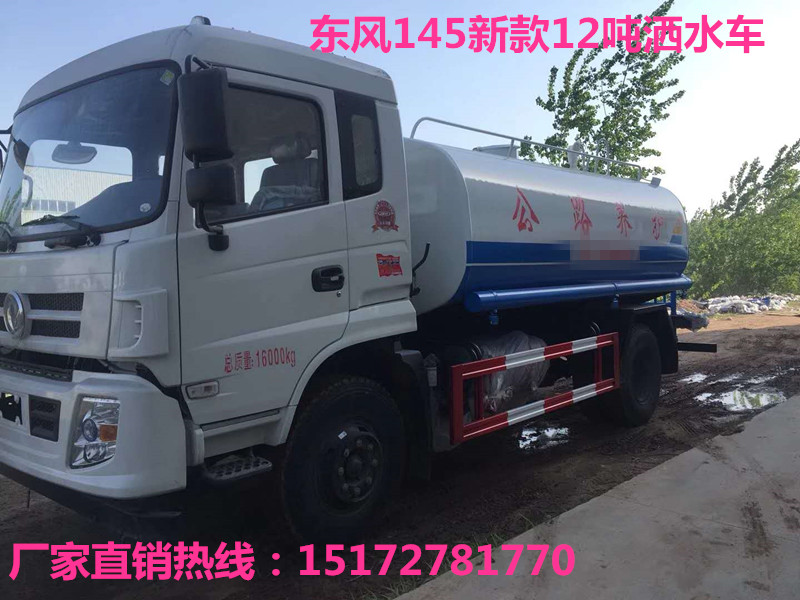

梅河口市東風145新款12噸灑水車圖片 15172781770

      灑水車安全技術要求

     灑水車每次揭開進料口蓋之前，應先打開卸壓閥，排出罐內余氣，以免發生傷人事故。經常注意灑水車壓力表是否工作正常，嚴防壓力表失靈而超壓發生罐體爆炸。經常查看安全閥，保證在0.196MPa時開始排氣，不得使罐內壓力超過0.196MPa。經常查看灑水車轉速表工作是否正常，以免超轉而損壞空壓機及取力箱。

選配發動機型號和功率：

     東風康明斯發動機有限公司  型號：ISB170 50      功率  125KW/170馬力

     廣西玉柴機器股份有限公司  型號：YC4E160-50   功率   118KW/160馬力

標準配置

     東風公司原裝145底盤，3950mm軸距，單排可翻轉駕駛室，3.6噸前橋，9噸后橋，232mm厚大梁，6檔變速箱，9.00-20尼龍?zhí)�，斷汽剎，方向助力，帶ABS.

    備注：選裝中控鎖、電動窗、空調。

1、該車罐體有效容積為：11.15立方米，

     介質 : 水,密度1000千克/立方米;

2、防護材料 : Q235A碳鋼；

     連接方式 :后部防護斷面尺寸:150×50,后部防護離地高度:500(mm);

3、ABS控制器型號：J ABS

    生產廠家：焦作博瑞克控制技術有限公司

4、文字噴圖位置、車輛顏色及局部細節可變化,可選裝橢圓罐體,罐體尺寸不變

基本組成部分：

1、灑水管道：灑水車的管道包含進出口、前沖、后灑、側噴、高壓炮、四位三通球閥、濾網三通。

2、汽車底盤：采用東風載重汽車底盤，在改裝后，其整車性能與原車相同，使用操作時應按載貨汽車使用說明書進行操作。

3、取力箱：裝于變整箱上，有左置和右置兩種型式，主要功能是將發動機動力取出，通過傳動軸傳遞給車載水泵，其操作功能見取力器使用說明書。

4、灑水車進出水控制閥采用的為四位三通球閥，結構如圖所示，在使用過程中，閥桿上紅點所對應的方向表示此方向處于關閉狀態。

5、水罐結構為橢圓柱或梯形體，用優質鋼板制成，整個罐體分單倉或多倉，倉內可分室，中間隔板下端有通孔，每倉之間焊有分倉加強防波隔板，以減輕汽車行駛時罐體內水的沖擊和提高罐體的強度。為了防止銹蝕，罐體外表涂防銹漆及裝飾漆。

6、灑水車噴頭閥門采用球閥，結構如圖所示。球閥由閥體調整座、密封環、球閥、閥桿手柄等部件組成，搬轉手柄90°即可實現球閥的開關，球閥配合松緊可旋轉調整以達到要求。

7、水泵：為自吸式灑水泵或離心泵，其性能及參數詳見油泵說明書。

8、罐口為直徑Φ410mm的孔，以供維修保養進出罐體之用。大蓋由卡箍及螺栓緊固在罐口頸上，小蓋板由一個支銷和一個耳板將其與大蓋板連接在一起，順時針轉動小蓋上手柄，可使小蓋板壓緊。反轉，脫開耳板后，小蓋板可打開用于加水。

工作范圍：

     自吸高度:≤7m，灑水寬度:≥14m，**射程：≥28m；可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥5m。

     配備灑水車、綠化噴灑車大功率專用灑水泵(威龍泵)，帶消防接頭，帶自流閥，帶自吸功能。

可選裝配置：

     可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。

其它功能：

     灑水車同時具有運水功能，若運飲用水，罐體內需做防腐油漆，灑水車泵可起到吸水和加壓排功能，也可不通過泵排水。 灑水車可做噴藥車使用，噴藥車罐體需做防腐處理，選裝藥盤及打藥機。

操作系統：

     主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。

灑水車工作圖片展示
