注：85標準
一、鋁設備線夾
根據安裝方法和結構形式的不同，鋁設備線夾分為壓縮型和螺栓型。每種形式的線夾又按引下線與安裝電氣設備端子所成的角度不同，分為0°、45°(30°)、90°三種。線夾端子尺寸均應符合GB銅鋁設備線夾SLG-45273-1985《變壓器、高壓電器和套管的接線端子》

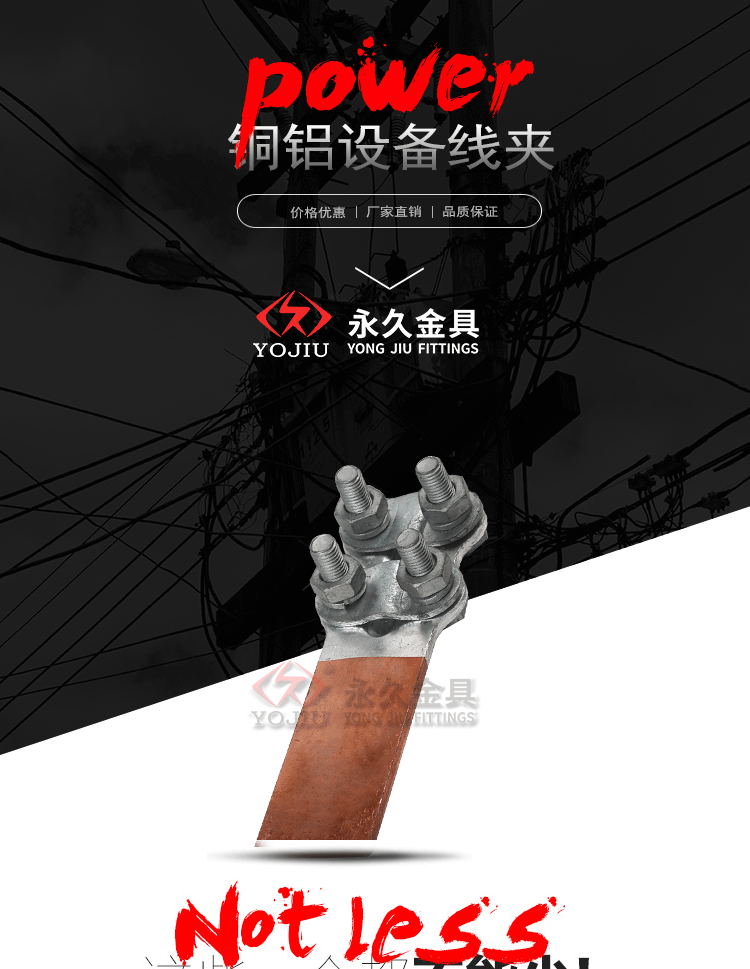

二、銅鋁過渡設備線夾銅鋁過渡設備線夾SLG-4
設備線夾與電氣設備(如變壓器、斷路器、互感器、隔離開關、穿墻套管等)連接時，由于許多設備出線端子均為銅板，鋁設備線夾與銅端子連接，出現兩種電位差不同的金屬電氣過渡，在運行中產生電銅鋁設備線夾SLG-4化腐蝕。銅鋁過渡設備線夾SLG-4
為了避免電化腐蝕，目前采取的措施有鋁上鍍銅、銅上鍍錫、壓接法、閃光焊、摩擦焊、釬焊及履銅鋁板等。從運行經驗看，閃光焊、摩擦焊比較好，但仍然很費銅;釬焊及履銅在氣候干燥地區(qū)可以使用。后兩種辦法均做過鑒定和有較好的運行經驗。
定型的銅鋁過渡線夾采用閃光焊、摩擦焊和釬焊工藝方法制造。閃光焊工藝已納入國家標準，摩擦焊早已廣泛用于240mm2以下導線的接線端子制造。載流量1000A以下的設備線夾亦采用釬焊。載流量500A以下可以推廣用履銅鋁板。這種材料可以節(jié)約大量銅材，銅材耗用亮僅為閃光焊的1/5~1/8。銅鋁過渡設備線夾SLG-4

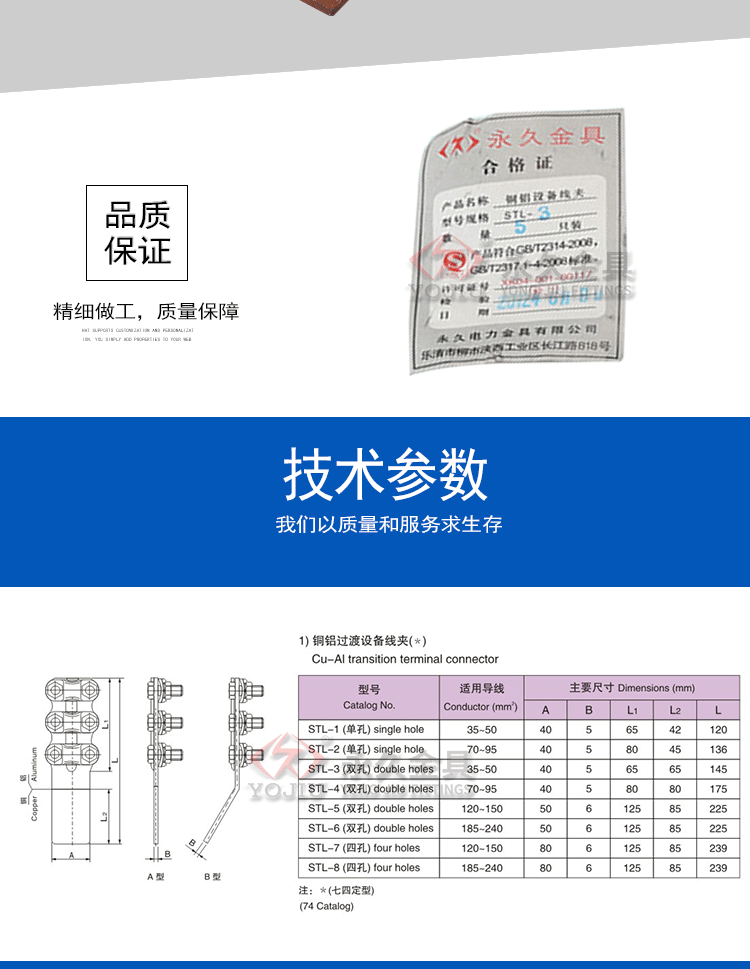

定型的銅鋁過渡線夾按安裝方法和結構形式分為螺栓型和壓縮型兩類，線夾按引下線同設備端子所成角度不同，有分為0°和30°兩種。
制造廠出廠的銅鋁過渡設備線夾的端子均不鉆孔，在施工時，根據電氣設備出線端子的尺寸鉆配。
|
