粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

巖棉和礦渣棉的區(qū)別可以用熔體化學特征值——酸度系數(shù)來衡量。酸度系數(shù)表示纖維熔體中酸性氧化物（SiO2+Al2O3）與堿性氧化物（CaO+MgO）的比值，其值越高，則纖維化學穩(wěn)定性和耐水性越好，高溫穩(wěn)定性越強，而且成纖性能好，纖維強度高，耐久性好。

1、化學穩(wěn)定性和耐水性

所謂化學穩(wěn)定性和耐水性是指在潮濕條件下，礦渣棉纖維表面的堿金屬或堿土金屬成分容易吸濕并被析出，發(fā)生水解，從而使纖維結(jié)構(gòu)遭到破壞，產(chǎn)生斷裂和粉化。酸度系數(shù)較高的巖棉纖維由于堿土金屬氧化物含量低，其化學耐久性和抗水解能力強。另外，礦渣棉制品中可能含有的腐蝕性雜質(zhì)會溶解于水，腐蝕鋼板或金屬錨固件。

鑒別方法：測定纖維化學成分及含量，長期觀察受潮狀態(tài)下纖維結(jié)構(gòu)的變化。

2、質(zhì)量對比

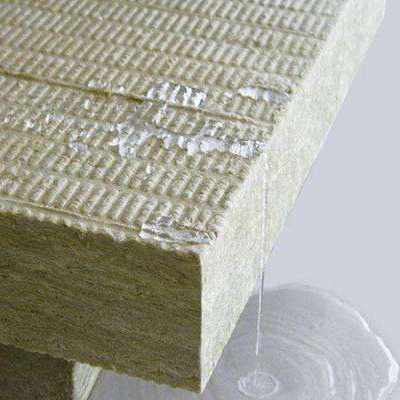

質(zhì)量好的巖棉經(jīng)過特殊防水處理，不吸濕，憎水，無毛細滲透現(xiàn)象；質(zhì)量較差的礦渣棉不加防水劑或防水劑分布不均勻，吸濕率高，不憎水，吸水性強。

（注：防水劑附著于纖維表面，可以防止纖維與水及水汽接觸，減少纖維水解的可能性。）

鑒別方法：定量測試需要用計量設(shè)備按規(guī)定的方法測量。

采用容器浸泡的簡單方法進行比較：用手把板全部壓至水面以下，出現(xiàn)冒泡或/并迅速下沉時，顯示其吸水性很強。如果松開后仍然浮在水面上，不會下沉，則表示其防水性好。當然，浸泡時間的長短也會影響吸水的表現(xiàn)。

3、高溫穩(wěn)定性

巖棉的高溫穩(wěn)定性好，熔化溫度超過1000℃。礦渣棉纖維則在500℃ ~ 600℃時開始析晶，纖維收縮增粗，脆化結(jié)塊，失去保溫作用，并且碎裂和粉化。

 鑒別方法：高溫爐內(nèi)加熱到一定溫度和保持一定時間，觀察是否翹曲、變形或開裂，測量尺寸收縮量，一般超過 2% 即可認為失效�；蛴酶邷鼗鹧孀茻砻妫ㄗ⒁庋嫘镜臏囟炔灰顺^1000℃），觀察和比較受破壞或燒穿的情況。

4、健康環(huán)保

（1） 礦渣棉的纖維粗短且脆，含渣球雜質(zhì)多，用手觸摸有刺癢感。

（2）施工切割或安裝容易產(chǎn)生粉塵，渣屑掉落或纖維脫落，不僅刺激皮膚，而

且如果暴露濃度超過一定限制，容易從呼吸道進入肺部，產(chǎn)生積聚。

（3） 酸度系數(shù)較高的巖棉熔體有利于制取細長柔韌的高質(zhì)量纖維，不易斷裂和產(chǎn)生粉塵。

巖棉的渣球含量低，一般不超過 5 % （粒徑大于0.25mm渣球）。

鑒別方法：通過現(xiàn)場觸摸和觀察體驗。

5、力學性能及強度保留率

（1）巖棉纖維的酸度系數(shù)較高，硅氧結(jié)合的橋氧鍵增強，另外，因巖棉纖維單絲直徑細�。ㄆ骄�5um以下），抗拉強度提高，纖維強度增強。礦渣棉纖維內(nèi)堿土金屬含量高，破壞Si-O組成的網(wǎng)絡(luò)結(jié)構(gòu)，削弱鍵強，降低纖維強度。纖維粗短（一般直徑大于7um），單絲強度低，力學性能差。

（2）好的巖棉樹脂粘結(jié)劑的分布和固化較均勻，而且纖維細長，含渣球等非成纖雜質(zhì)少，纖維之間的粘結(jié)結(jié)合能力較強。在不影響強度和燃燒性能的前提下，可以適當降低密度，以減輕結(jié)構(gòu)負荷，降低成本。

（3）采用打褶壓制技術(shù)，調(diào)整纖維立體鉸鏈程度，大大提高了巖棉板的整體力學性能。

鑒別方法：雖然強度測量需要專業(yè)人員和實驗室設(shè)備，但用手觸摸按壓，可以檢查外觀是否松軟，邊緣處有無明顯分層，表面有無起泡、成塊棉屑或渣球等影響粘結(jié)強度的缺陷。也可以站人踩踏，比較承載能力的高低，但可能導致產(chǎn)品被破壞。材料浸濕后，再測試比較強度保留率。巖棉制品的強度受組成成分（包括少量添加劑），生產(chǎn)工藝和質(zhì)量控制等諸多環(huán)節(jié)影響。對于組批樣品，應(yīng)在施工現(xiàn)場取樣，并送有資質(zhì)的測試機構(gòu)進行檢驗，避免各種環(huán)節(jié)弄虛作假

售后說明

1、物流運費說明

店鋪報價不含運費，費用由買家承擔，拍下付款后，買家可自行安排自己熟悉的物流上門提貨，也可由賣家安排物流，運費到付（收到貨后運費直接付給物流即可）。根據(jù)到貨地址遠近，及數(shù)量的多少，則運費不同。要貨數(shù)量越多，運費越便宜。

2、在線下單
