       智能變電站遵從IEC61850規約，站內的電壓、電流在采集模塊中進行AD  采樣，通過光纖將采集量傳送至合并單元(MU)，合并單元將合并后的信號按IEC61850-9-1/2、IEC60044-8  規約傳送至光數字繼電保護裝置，此外，智能變電站采用GOOSE報文通過網絡傳輸開關量信號，通過智能終端操作傳統斷路器，對斷路器進行跳合閘操作。

       WDDT-6000是基于IEC61850  標準開發的，廣泛適用于110kV及以上電壓等級智能變電站/數字化變電站光數字式繼電保護裝置的快速簡捷測試、MU輸出信息快捷監測以及遙測、遙信量快捷監測。

二、武高電測WDDT-6000光數字分析儀產品特點

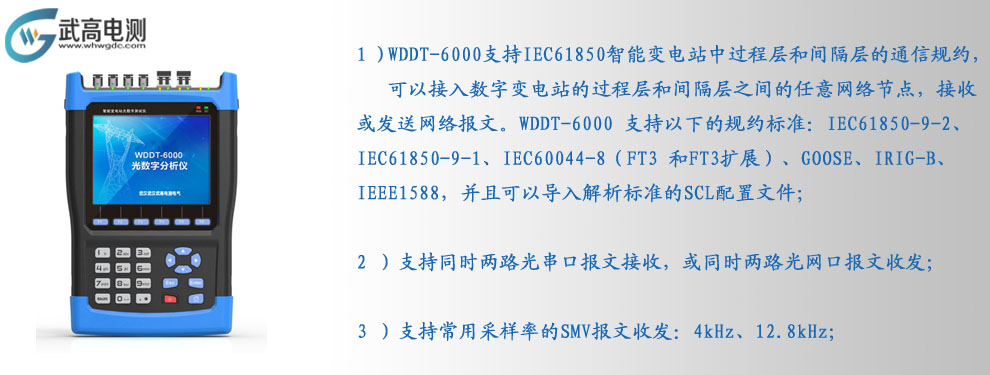

1.     WDDT-6000支持IEC61850智能變電站中過程層和間隔層的通信規約，可以接入數字變電站的過程層和間隔層之間的任意網絡節點，接收或發送網絡報文。WDDT-6000 支持以下的規約標準：IEC61850-9-2、IEC61850-9-1、IEC60044-8（FT3 和FT3擴展）、GOOSE、IRIG-B、IEEE1588，并且可以導入解析標準的SCL配置文件；

2.     支持同時兩路光串口報文接收，或同時兩路光網口報文收發；

3.     支持常用采樣率的SMV報文收發：4kHz、12.8kHz；

4.     接收及發送IEC61850-9-1/2 光數字報文時，單幀報文ASDU數目1~8可選；

5.     接收及發送IEC60044-7/8（FT3）光數字報文時，傳輸速率2.5Mbps/5Mbps/10Mbps可選；

6.     接收及發送IEC60044-7/8（FT3 擴展）光數字報文時，傳輸速率5Mbps/10Mbps可選；

7.     支持SMV、GOOSE報文監測，可對報文進行丟幀、錯序等異常統計。具有遙信、遙測量監測功能，遙測量可采用表格、波形、矢量圖、序量等方式進行監測；

8.     支持2 個待核相的合并單元數據實現二次核相，也可是一個合并單元的不同通道組數據。選一路電壓作為基準，顯示待核相電壓組別的幅值、相位、頻率及幅值差、相位差等信息作為核相參考，可檢驗同側電壓相序、有效值是否正確，不同側電壓有效值、相位關系是否正確；

9.     支持直流法測試光數字電壓、電流互感器、變壓器的極性；

10.   支持報文監測以及報文錄波（標準pcap格式）；

11.   可以模擬合并單元（MU）輸出IEC61850-9-1/2、IEC60044-7/8 光數字報文，對光數字繼電保護裝置進行測試。支持同時過濾接收多個控制塊，支持電壓電流輸出測試，8路電壓8路電流可映射至多個采樣值控制塊同時輸出；

12.   支持SMV多個狀態按預先設定序列輸出測試，最大狀態數可達10 個。測試結果清晰明了，GOOSE動作以試驗結果列表方式給出；

13.   支持IRIG-B以及IEEE 1588對時方式，提供時間同步以及查看時鐘源時間功能；

14.   支持光功率測量，測量范圍：-31dbm~-14dbm，可測量光波長：1310nm；

15.   支持變電站全站系統配置文件（SCL）導入以提取需要的裝置實例配置信息，完成測試配置�？蓪�(dǎo)入一個或多個變電站全站配置文件至SD存儲卡上，使用時用戶不需要再對裝置APPID、MAC地址、通道信息等作手動設置。

16.   大屏幕圖形彩色液晶顯示，直觀友好的界面菜單，信息詳細直觀、按鍵操作方便易用；

17.   采用電池供電，方便攜帶使用，正常情況下，一次充滿電后可正常使用6小時以上。

三、武高電測WDDT-6000光數字分析儀技術參數

1、電源

內置電池組：11.1V 4400mAh鋰電池組；

電源適配器：輸入：AC 100~240V、50/60Hz   /   輸出：DC 15V、3A

充電時間：電池充滿需要4~6個小時（DC指示燈由閃爍到常亮），建議新電池前3次充電時間大于12小時

工作時長：一次充滿電可連續工作6小時以上

2、環境

正常工作溫度：-5～45℃；

極限工作溫度：-10～50℃；

貯存及運輸：-25～70℃；

相對濕度：5%～95%；

大氣壓力：80～110kPa。

3、光纖接口

光纖接口規格

4、電磁兼容

電磁兼容等級

5、機械尺寸及重量

測試儀尺寸：130mm（W）× 200mm（H）× 56 mm（D）；

測試儀重量：≤1.5 KG。

6、性能指標

1）SMV發送時間均勻性最大偏差<3us；

2）在額定50Hz的情況下，采樣值SV電壓在0.01Ue~2Ue范圍內測量精度優于0.05%，

3）相位精度優于0.01°；采樣值SV電流在0.01Ie~40Ie  范圍內測量精度優于0.05%，

4）相位精度優于0.01°；頻率測量精度內優于0.002Hz；

5）對GOOSE事件的分辨率≤1ms；

6）IRIG-B碼對時誤差不大于1us；

7）動態畫面響應時間< 1s；

8）遙測信息響應時間< 1s；

9）遙信變化響應時間< 1s。
