重慶KYN28-12平頂型中置柜專業報價
特點
中置柜微機保護裝置是集保護、測量、監視、人機接口、通信等多種功能于一體;專門針對開關柜進行"單元化"設計，一臺裝置即可完成開關柜內所有的自動化功能，簡化了開關柜二次設計和施工，代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜;此款保護為一款經濟型保護，電流的測量是通過保護CT輸入的電流來實現，并非專門的測量CT，這種測量適用于要求不高，單純用來監視電網參數的場合。
安裝步驟
a.按工程需要與圖紙標明,將開關柜運至他們特定的位置,如果一排較長的開關柜排列(為10臺以上),拼柜工作應從中間部位開始.
b.用特定的運輸工具如吊車或叉車,嚴禁用滾筒撬棍.
c.從開關柜內抽出斷路器手車,另放別處妥善保管.
d.在母線隔室前面松開固定螺栓,卸下垂直隔板9.
e.松開斷路器隔室下面水平隔板19的固定螺栓,并將水平隔板卸下.
f.松開和移去底板16.
g.從開關柜左側控制線槽移去蓋板1,2.右前方控制線槽板亦同時卸下.
h.在基礎上一個接一個安裝開關柜,包括水平和垂直兩個方面,開關柜安裝不平度不得超過2mm.
I.當開關柜完全組合(拼接)好后,可用地腳螺釘將其與基礎槽鋼相連或用電焊與基礎槽鋼焊牢.

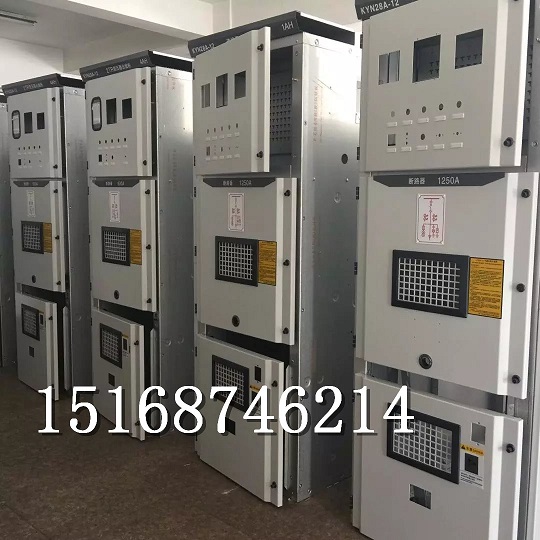

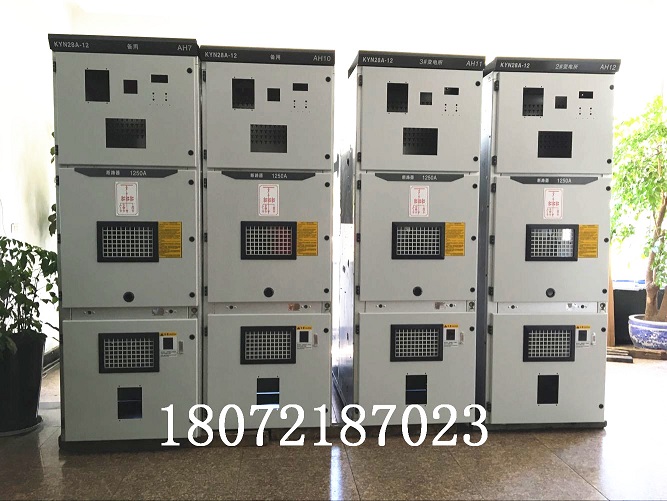

KYN28A-12鎧裝中置式金屬封閉開關設備是在引進ABB公司先進設計制造技術的基礎上自行設計開發的新型產品，可取代各種老型的鎧裝式金屬封閉開關設備，該產品具有以下明顯特點：
1.產品的外殼由覆鋁鋅鋼板經CNC機床加工成形后而用螺栓組裝而成，具有很高的機械強度，有效地保證外形的精確和美觀，柜門是用電泳涂復漆，然后上釉瓷烘烤而成，具有較高的抗沖擊、耐腐蝕能力。產品外具有IPX4的防護等級。
2.主開關可配置ABB公司產的可抽出式VD4型真空斷路器、C3系列固定負荷開關、HA型SF6斷路器和真空接觸器，也可配置VS1真空斷路器。
3.VS1真空斷路器其底盤車與VD4型通用，導電部分結構與VD4相似，真空管采用VD4系列真空開關管，具有電磁操動和彈簧操動主式可供選擇。其造價適宜。
4.無論是選用那種斷路器，其空氣絕緣距離均能保證大于125mm。各種斷路器均具有長壽命、高參數、少維護、體積小的獨特優點。
本柜型具有以下特色：
（1） 柜體寬度650mm，結構緊湊，節省空間，外觀新穎精致；
（2） 前后門均為凹凸門，比平板門強度更強，流線形外表，更顯美觀大方；
（3） 前后眉頭由激光機專業切割而成，字樣清晰；
（4） 后門置有隱藏式閉鎖機構，具有可靠的五防功能。
5） 可耐受內部故障電；
（6） 采用覆鋁鋅板，框架無焊點，柜體精度高、抗腐蝕、重量輕、強度高、零件通用性強；
（7） 面板裝有觀察窗，可觀察室內元件的工作狀態；
（8） 由專用運載車運送手車，操作輕便、靈活；
