冠信特種制冷設備制造有限公司

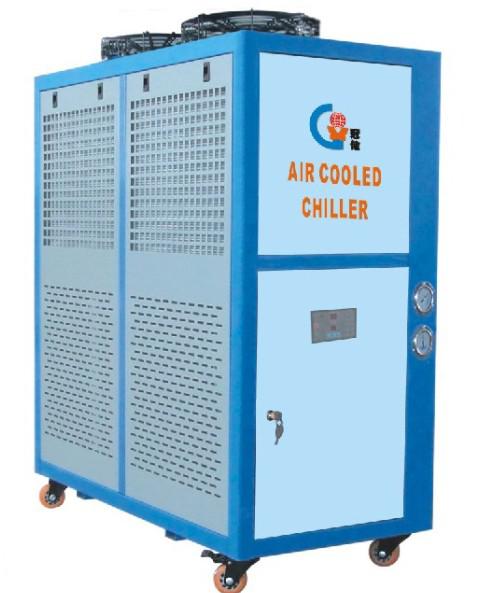

冷  凍  機

Chiller



使 用 手 冊

Instruction Manual





感謝您購買冠信冷凍機

Thank you for purchasing Guanxin chiller!

我們的宗旨：

提供技術新知，帶動工業升級。以專業化之精神，滿足您使用上之方便。以精益求精的完美品質，為科技領域奉獻一份心力。

Our tenet is to provide new technology and upgrade of industry, to satisfy your convenient use with professionalism, and to dedicate ourselves to science with excelsior quality.

（1） 本使用手冊說明如何操作此冷凍機，它同時提供一些平常保養事項及可能遇見問題和故障保養。 This manual illustrates how to operate the chiller, and  provides items for ordinary maintenance, as well as  solutions to problems you may encounter. （2） 為了確保您對冷凍機能最有效安全使用，請詳閱本手冊。 To get the best performance, please read this instruction manual carefully. （3） 任何不當操作、任意改裝及不可預期之損壞，不在保固范圍之內。 Any inappropriate operation, reassembly and unpredictable damage are  not included in guaranteed repair. （4）如有任何不明了之處，煩請撥服務電話：0512-50351505，我們將有專員為您解答。 Any question, please call our service number: 0512-50351505, and we have special person for you.



前    言

冠信特種制冷設備有限公司，主要設計研發、生產特種節能、環保型制冷、制熱產品，公司技術力量雄厚。工裝設備精良，生產工藝先進，檢測設備完善，嚴格執照ISO9001：2000質量管理體系，嚴謹科學管理，可按GB、IEC標準和國外標準，生產多種系列產品，主要產品均可取得生產許可證和CCC認證。競爭策略：品質、服務、如履薄冰、積極競爭



公司以科技、品質為核心，秉承追求客戶最高滿意度為宗旨。卓越的性能、優良的品質、一流的服務、為客戶創造最大價值是我們永恒的目標.機器采用：美國、丹麥、德國、法國、日本等知名制冷配件，引用國外先進技術，憑借多年在制冷界研發和制造的經驗上、不斷探索創新；產品穩定、運行可靠、高效節能、維護方便；專業精干的售后隊伍為產品提供全方位跟蹤服務，讓你享受王者待遇，產品深受廣大客戶的信賴和好評，遠銷國內外多個國家和地區。

我們的目標就是為客戶創造最大價值，制造出中國最好的制冷設備，讓冠信走出中國，走向世界；為中國制冷界奉獻出自己的微薄力量。



水熱交換能量計算式：Ｑ＝G*P*C(tw2-tw1)

G:水流量(m³/h)                 p:水密度(p=1000Kg/ m³)

C:水比熱(C=1.163W/t℃)         tw1:儀器進水溫度(℃)

(tw2): 儀器出入水溫度(℃)       Q:冷水機制冷量(W/h)



客戶選用的冷水機組制冷量最好比實際儀器設備的發熱量大1.2倍,以充分保證實際儀器設備長期工作穩定性.

常用發熱單位換算:

1Kcal/h=4.1868kj/h=1.163w/h=3.97BTU/h



本說明書以簡易明了的方式書成。請使用冷水機的相關人員務必熟讀本書，機臺的操作和保全管理等,在正確使用方式下才能充分發揮機臺的性能,而且設備使用狀 況的好壞對生產出產品的質量,機臺的壽命也有很大的影響,因此,無論如何請充分領會本(說明書)使機臺在最佳狀況下運行,則以充分發揮機臺的性能,且期望您充分重視機臺的安全使用.







機臺使用的注意事項.

1.機臺運行之前,請詳細閱讀本(說明書)中要求的《安全規則與防止事故》



2.操作機臺時請遵守《安全規則與防止事故》



3.因設計變更或特殊的原因交貨機臺的規格與(說明書)記載的有時會有差異,請諒解.





4.本說明書請務必交給實際運轉操作和保全人員,使用說明書若不在這些人的手里,將無法發揮它的作用,如機器被轉讓,使用說明書必須與機器在一起.如果未能滿足這些條件,而產生的后果本公司不負任何責任.



設備安裝調試:

風冷式冷(熱)機組應安裝在防雨雪和無腐蝕性氣體及環境溫度在2－40℃場合,裝過程中應留有充分的機組進出風通風空間,機組頂部距離其他物件2.5米以上,機組四周距離其他物件1.5米以上以保證空氣流動暢通嚴禁將機組安裝在不通風的封閉房間中,必須保證機組吹出的熱風排出后不回流至機組的冷凝器進風面.機組上部的散熱冷凝器散熱負荷很大,機組正常工作時冷凝器的散熱量約為耗電量的2.5倍左右,機組安裝區域通風不暢極有可能導致冷水機組因無法正常散熱而保護性停機(高壓保護現象),甚至有可能引起內部制冷壓縮機等主要零部件損壞,并引起冷水機組無法正常工作而導致循環水水溫上升.在機組運行過程中如發現機組出現高壓保護現象,應立即檢查機組周圍通風是否暢通并清洗掉機組散熱器上的灰塵,機組正常后會自動復位.



1.機組就位:

機組應安裝在環境溫度在2-40℃并防雨的場合,并保證周圍通風良好.機組就位安裝過程中應在循環水冷卻機組周圍留有充分的機組進出風空間,機組周圍離墻壁或其他設備最小距離為1.5米,頂部離屋頂應大于2.5米.機組周圍應為無粉塵及腐蝕性氣體的防水環境.機組頂部兩個散熱軸流風機機吹出的熱風最好連接大風管排到室外.



2.連接冷卻水管道:

清洗干凈外部連接軟膠管內的垃圾和異物,按照各連接口進出口標記連接冷卻水循環機組與用戶儀器之間的軟膠管,緊固連接管上的喉箍.必須保證機組和儀器之間的連接軟膠管內部清潔無雜物,連接后管道在轉彎處無被強行折癟現象.



3.水箱加水:

如有水箱,打開機組循環水箱蓋,向水箱內加入.注意:加水高度低于水箱上沿約30-50mm以防水從水箱內溢出.機組不允許使用井水.河水.因?yàn)榫�水、河水含有大量重金屬離子和浮游微生物,直接使用有可能在機組和外部連接的儀器等設備內的散熱器內形成結垢,影響機組和用戶儀器的相關部件的壽命.如果用戶的設備對循環水有特別要求請選用該配套指定的循環水.

第一次向機組內加水或換水后應松開所有水循環回路內所有的水泵上的排氣口放盡水泵內的空氣.循環水泵無水空轉或泵內有空氣運轉時極易損壞水泵內轉軸的水密封環而造成水泵軸封漏水.水泵排氣也同時可防止循環水泵因泵體內部因有空氣而造成運轉時無水輸出或出水壓力達不到要求值.如配套設備對循環水有特別要求是按設備具體要求選擇使用循環水.



4.連接電纜:

按照電器控制圖連接電源線和控制線,檢查電器箱內各電器元件的連接是否有因運輸過程中的激烈震動而造成的元件松動或脫落,如有異常應立即聯系技術人員處理.

      機組為三相四線制+接地線的380V50Hz電源(注電壓波動應≤8%)供電.機

組有電源零線N連接,機組的電源零線N必須可靠連接.電源連接導線最好

為多股銅線,外部供電控制回路最好配備一個和機組匹配的自動空氣斷路

器,接通電源,檢查并確保機組面板上的電源正常指示燈發光.長期停機后

再次使用應預先給機組通電2小時以上,使壓縮機底部油加熱器(裝有時)

進行壓縮機內的冷凍油預熱(預熱狀態是指:通電后機組控制面板的處于

通電停機狀態)然后方可正常開機運轉.



5.開機試運行:

開機前確保機組進出水連接口的進出水閥門已與用戶的儀器設備連接并處于完全開啟狀態,啟動機組并檢查出水水壓.按用戶儀器設備的進水壓力要求,調整主冷卻進出水回路旁通閥門.使冷卻回路出水壓力壓力表顯示出水壓力滿足用戶使用要求.(實際要求的出水壓力最好以用戶設備上的技術數據為準,開機后檢查水循環系統的機組內外部水管是否有滲漏水現象,如有滲漏水的地方應及時進行處理.



6.注 意:

因機組內置水流開關(裝有時),當水管內無水或水流量不夠時可能無法啟動本機組,或啟動后自動保護停機,如遇此情況,請先檢查水管內是否加足了水或是否有外部通水管道堵或是否有水過濾器濾芯失效.機組開機運行后應再次檢查各連接水管是否有滲漏水現象并及時進行相應的外理.

1)調整各控制回路溫度控制設定溫度:按照用戶設備的技術要求,檢查并調整面板上主出水溫度控制器的設定溫度到用戶要求的.

2)運轉方式:機組開機后將會自動進行出水水溫恒定控制,使出水水溫在規定值范圍之內波動.壓縮機運行狀態受回路溫度控制器控制.開機后循環水泵一直保持運狀態.

3)初次安裝后開機時必須調好各閥門開啟度,在以后的開機過程中,水路系統內閥門無需再調節.

4)機組運行不制冷或制冷量不夠，請檢查冷凝器上的灰塵過多并進行清理，是否有風機停轉或制冷系統有泄漏，請與廠方聯系處理．

一般情況下機組的維護比較簡單,主要有:

1.每周進行冷凝器灰塵清除.

2.時常檢查循環水是否正常.

3.進行緊固電器柜內各電器的接線端子并進行控制電器和循環水泵內部風葉的除塵工作(建議一個月進行一次).



7.操 作:

請務必遵守安全規則與事故防止

1． 安全注意事項

2． 安全標志

3． 一般安全規則

4． 作業者的服裝等及與身體相關的安全規則

5． 運轉操作安全規則

6． 保全作業安全規則



安全注意事項

1.1請確實地牢記停止開關的位置，以便隨時都可以立即停機。

1.2起動機臺前，請務必確認周圍設有不安全因素后方可開機

1.3無論進行何種保養，檢查，調整，請務必關閉機臺及關閉主開關。

1.4 結束作業，離開機臺時，請在操作面板按停止鍵，然后關閉主開關。

1.5 停電時請關閉主開關

1.6 運行中請勿打開機臺門或蓋子

1.7為了防止保全作業中他人不小心起動機臺，請務必將主開關關閉。

1.8請委托經銷商或?qū)�業人員安裝。

  安裝人員須具備相關的專業知識，持有政府認可的特種職業證書（如電

工證.制冷工證）>用戶自行安裝時,若操作錯誤可能導致火災.觸電.受

傷.漏水等危害!

1.9采取合理措施防止制冷劑泄漏而使人窒息.

  當安裝在室內時,要采取恰當?shù)膹?qiáng)制通風措施,防止制冷劑一量泄漏量

超過界限濃度而造成人員窒息.

1.10確認設備是否正確接地

   按法律規定,必須進行可靠的接地工程.若接地不完善,可能導致人員

觸電!

1.11請勿將棍棒等異物伸入設備內部.

內部高速旋轉的風葉會碰到異物而損壞.

1.12出現異常情況時,應停止運行,切斷電源,向經銷商咨詢.

    異常情況下(如設備內部冒煙.異響),繼續使用可能導致火災.觸電等

危險.

1.13請勿用濕手操作開關.

      可能會導致人員觸電.

1.14請勿自行修理

   務必委托經銷商或?qū)�業人員進行作業,否則會造成火災.觸電等危險.

1.15禁止安裝在易燃.易爆場所.

   本設備無防爆能力,機器內電器開關產生的火花會使泄漏的易燃?xì)怏w發生爆炸.

1.16只能使用中性純凈的液體,液體的比重.粘度導熱能力須接近于水,不允許液體中含有顆粒狀固體,否則極易損壞機內水泵.



安全標志

2.1請在機臺上必要的地方張貼防止事故的警告等的安全標志，在這些標志所張貼的位置，請務必遵守標志中顯示的注意事項

2.2請勿剝除機臺上所附的警告等的安全標志，若因標志丟失或因污損等原因使其無法辯認時，請與本公司聯系并設法替換。

2.3安全標志依據異常狀況或?qū)θ松淼奈ｋU程度，分成類DANGER（危險），WARNING（警告），CAUTION（注意）

2.4各自的安全標志包含有如下的意義：

             DANGER（危險）----若不遵守該項要求，則有招致死亡的顧慮

             WARNING（警告）----若不遵守該項要求，則有重傷或損壞機臺等重

大事故發生的可能。CAUTION（注意）----若不遵守該項要求，則有可

能受傷或損壞機臺。

2.5安全標志的種類及意義----請參照次頁
