粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

華東地區(qū)沙比特塑料貿(mào)易（蘇州）有限公司浙江上海江蘇山東福建等地區(qū)現(xiàn)貨供應(yīng)/美國埃克森美孚Santoprene 101-73本公司銷售的Santoprene TPV 101-73美國�？松�美孚材料實(shí)屬原廠正品 質(zhì)量保證 價(jià)格公道 正規(guī)供貨可提供材料COA報(bào)告 歡迎前來咨詢與采購！

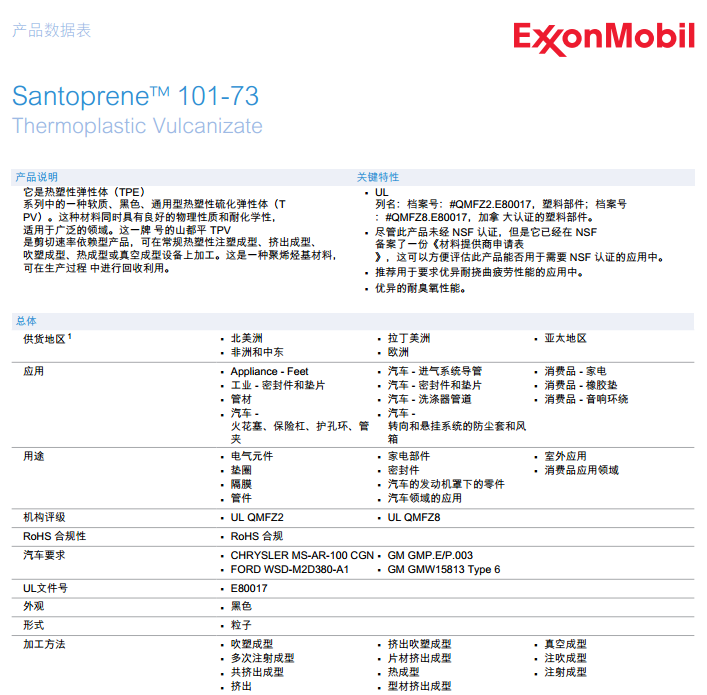

�？松�美孚/Santoprene 101-73江浙滬原廠原包供應(yīng)熱塑性硫化體TPV卓越性能

為獲得持久的密封性能、卓越的物理特性以及精美的成品外觀，設(shè)計(jì)師和工程師會選用山都平 熱塑性硫化彈性體 (TPV)。由山都平 TPV 制成的部件具有堅(jiān)固、韌性佳及外觀精美的特點(diǎn)，并可保證部件在使用壽命內(nèi)具備優(yōu)異的性能。
持久的密封性能
由于山都平 TPV 具有長效的耐老化性，并能在惡劣環(huán)境和高應(yīng)力環(huán)境中表現(xiàn)出優(yōu)異的性能，因此能夠提供穩(wěn)定的密封性能。山都平 TPV 具有如下成熟的物理特性
長效的永久壓縮形變
低異味和低霧化
極佳的曲撓性

良好的撕裂強(qiáng)度

精致的外觀
山都平 TPV 通過部件之間的外觀協(xié)調(diào)、舒適觸感內(nèi)飾表層和極佳的表層品質(zhì)提高汽車內(nèi)飾的美觀性，吸引了最終用戶并帶來頗具成本效益的市場價(jià)值。外觀精美且堅(jiān)固耐用的特點(diǎn)來自于：
良好的流動(dòng)性
與其它材料極佳的粘合性
長效的耐老化性（紫外線、臭氧和極端氣候條件下）

系統(tǒng)成本更低
山都平 熱塑性硫化彈性體 (TPV) 具有易加工性和設(shè)計(jì)靈活性，有助于降低一系列應(yīng)用的成本。設(shè)計(jì)師可指定用山都平 TPV 來替代更重的聚合材料，以減少生產(chǎn)成本，提高生產(chǎn)效率。
易加工性
與熱固性橡膠材料相比，山都平 TPV 很容易在標(biāo)準(zhǔn)熱塑性設(shè)備上進(jìn)行加工，從而有助于降低生產(chǎn)成本，減少浪費(fèi)。它們可采用注塑成型、擠壓成型、吹塑成型或熱成型工藝。此普適性益于實(shí)現(xiàn)：
加工窗口寬
周期短
嚴(yán)格的部件設(shè)計(jì)公差
此外，與熱固性橡膠加工相比，山都平 TPV 通過雙色注塑成型使加工更為簡便，從而減少成品的后加工和返工率
設(shè)計(jì)靈活性

山都平 TPV 適合與其它硬/軟質(zhì)聚合物（ PVC 除外）共擠，并具有易加工性。憑借這些特性，設(shè)計(jì)師可根據(jù)精確的設(shè)計(jì)公差設(shè)計(jì)部件，簡化多部件系統(tǒng)設(shè)計(jì)。

山都平熱塑性硫化彈性體的注塑成型加工提示

在加入山都平熱塑性硫化彈性體前后，需要完全清理機(jī)器中的所有PVC 或縮醛樹脂。
冷卻時(shí)間取決于壁厚、牌號和模具設(shè)計(jì)。緩沖量通常為3 到6 毫米（0.125 到0.250 英寸）。
保持時(shí)間通常為3 到4 秒，保持壓力大約為注塑壓力的50%。
增加剪切速率比提高澆注模型的熔體溫度更有效。
注塑速率應(yīng)為每秒10到50克。
注塑速度應(yīng)為機(jī)器產(chǎn)量的一半（50%）到最大（100%）。
注塑時(shí)間范圍從0.5 到2.5 秒，以便使剪切效果達(dá)到最佳。
可以使用回收料。建議使回收料比保持一致，這樣可以最大限度地降低工藝偏差。
建議在82°C（180°F）下對材料進(jìn)行預(yù)干燥處理，對原材料預(yù)干燥3 小時(shí)，對回收料預(yù)干燥4 小時(shí)。

山都平熱塑性硫化彈性體的擠出提示

建議在82°C（180°F）下干燥所有材料3 到4 小時(shí)。
要降低擠出加工中的粘度，增加螺桿轉(zhuǎn)速比提高溫度更有效。
擠出機(jī)/螺桿建議：
最低長徑比為 24:1
螺桿壓縮比為 2.5 到 3.1
使用屏障型混合螺桿或Maddock 混合螺桿。
聯(lián)系發(fā)泡擠出應(yīng)用領(lǐng)域的AnswerpersonSM 。
根據(jù)橫截面積確定擠出機(jī)的規(guī)格。 為得到最佳擠出質(zhì)量，擠出機(jī)工作范圍在30-80 RPM。
模口設(shè)計(jì)建議：
盡可能減少工作帶長度（切勿超過16 毫米 [0.625 英寸]）。
確保壓頭和模口之間的通道順暢。
根據(jù)材料硬度，�？陂_口的長度和寬度可以增加7% 到10%。
根據(jù)材料硬度，�？陂_口的厚度可以增加3% 到5%。
垂下率不超過15%。
盡可能在最低的熔體溫度下加工（請勿超過215°C [420°F]）。
使用一致的次料率（建議20% 的次料和80% 的原料）。
請為色母料使用聚丙烯或聚乙烯基載體。
在加入山都平熱塑性硫化彈性體前后，請勿在擠出機(jī)中使用PVC 或縮醛樹脂。
�？松�美孚和德國的GEPOC Verfahrenstechnik GmbH公司共同開發(fā)出一種創(chuàng)新的自控?cái)D出技術(shù)。通過此項(xiàng)技術(shù)，可以有效地制造多功能硬/軟材料結(jié)合部件，其中使用山都平熱塑性硫化彈性體作為軟密封部件。
軟/硬結(jié)合材料的生產(chǎn)中已經(jīng)廣泛使用了注射成型工藝，但這種工藝難于生產(chǎn)大型的復(fù)雜或中空的軟材料產(chǎn)品系列，特別是在較大的部件上。 選擇自控?cái)D出技術(shù)可以克服這些困難，使得軟材料產(chǎn)品可以在硬基材之上或周圍擠出。 通過機(jī)械固定或粘合劑可以實(shí)現(xiàn)與基材的粘接，在使用聚丙烯基材時(shí)，則可以使用熱焊接。

山都平熱塑性硫化彈性體的吹塑成型提示

�？松�美孚/Santoprene 101-73江浙滬原廠原包供應(yīng)/TPV應(yīng)用領(lǐng)域

采購Santoprene TPV 101-73相關(guān)說明：正規(guī)的渠道進(jìn)貨，可提供COA報(bào)告,MSDS,SGS環(huán)保報(bào)告,UL黃卡及物性加工參數(shù)，可開17%的增值稅發(fā)票，所售物資均為代理供應(yīng)，同時(shí)我們熱烈歡迎廣大客戶來公司進(jìn)行監(jiān)督考察。

公司承諾：我們希望能夠長期的與客戶合作，絕不謀取暴利，權(quán)衡利益，互利共贏！
訂購說明：貨物送達(dá)后，請時(shí)間檢查外包裝，如發(fā)現(xiàn)物流過程中出現(xiàn)大量包裝損壞及原料外漏的，請讓物流人員出具證明并保存，并在24小時(shí)內(nèi)與我司相關(guān)人員取得聯(lián)系，我們會快速度解決問題。
