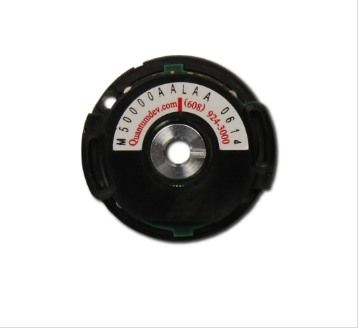

QUANTUM光學編碼器/QR200編碼器
QUANTUM光學編碼器/QR200編碼器
Quantum Devices產品線包括光學編碼器，專用硅光電二極管和發光二極管（LED）系統。QUANTUM的光學編碼器提供多種配置，以滿足運動控制行業的廣泛需求。利用QUANTUM的硅晶圓代工廠，QUANTUM與客戶合作，為眾多行業和應用制造中小批量定制光電二極管。
美國QUANTUM公司主要產品：QUANTUM編碼器、QUANTUM光電編碼器、QUANTUM增量式編碼器、QUANTUM旋轉編碼器、QUANTUM光電二極管。
Quantum Devices，Inc.是一個ISO 9001：2008設施。QUANTUM的垂直一體化制造使QUANTUM能夠依靠QUANTUM在光電二極管制造，電氣組裝，注塑塑料和加工部件領域的專業知識來控制QUANTUM產品的質量。這些專業領域使QUANTUM的美國制造業具有全球競爭力。
QUANTUM光學編碼器/QR200編碼器
QM35產品特點：
無軸承模塊化設計
薄型組裝高度
分辨率高達每轉8192行
4,6,8或10極換向
Easy Lock-n-Twist裝配功能
通過軸尺寸可達0.375“直徑
高達1Mhz頻率響應
高抗擾度
RoHS施工
輪轂到軸使用兩個3-48固定螺絲
密封LED
多種安裝選項，包括解析器尺寸15。
QUANTUM光學編碼器/QR200編碼器電氣規格：
輸入電壓 5 VDC±5％
輸入電流要求 65mA典型值，100mA Max Plus接口負載
輸入紋波 2 VDC峰值峰值
輸出電路 26C31 RS 422A線路驅動器（TTL兼容）
可選UVW開路集電極（否U'V'W'）
增量輸出格式 正交A編碼器頂部查看CCW旋轉的前導B。
A和B高指數脈沖真實。
最大工作頻率 <5000PPR = 500Khz或15,000RPM
5000PPR - 7999PPR =
675Khz≥8000PPR = 1.0Mhz
換向格式 三相4,6,8或10極
換向準確度 ±2°機械
插值因子 1000 / 1024PPR = 2x，2000 / 2048PPR = 4x
2500PPR = 5x，4000 / 4096PPR = 8x
5000 / 5120PPR = 10x，8000 / 8192PPR = 16x
環境指標：
儲存溫度 -40至125°C
工作溫度 -30至115℃
IP等級 40
濕度 90％非冷凝
振動 20克@ 25至2,000赫茲
休克 100 g的@ 6mS持續時間
機械規格：
輪轂最小直徑 輪轂尺寸+0.0002“
推薦軸容差 -0.0005，+ 0.0000“
最小軸接合 .400“[10.2mm]
允許軸跑出 0.05mm，0.002“TIR [+/- .0010”軸徑向播放
從組裝編碼器的初始軸位置]
允許軸向軸運動 ±0.25mm，±0.010“
安裝 1.28“，1.812”螺栓圈，拆卸架
動態換向調整范圍 30°機械
慣性力矩 8.0×10 -6盎司-S2。
產品型號：QM35、QML35、QR145、QR200、QR12、LP12、HR12、JR12、QR787 w/ Shaft、QR110、QDH20。
QUANTUM光學編碼器/QR200編碼器
上海智鳶機電設備有限公司直接從國外生產廠家進貨,最大減少采購損耗,大大降低了采購成本及時間,確保產品的質量。提供極高性價比的設備，備件的產品的銷售及售后服務，協助國外供應商更好的擴展中國業務。歡迎廣大朋友來電來函咨詢！
