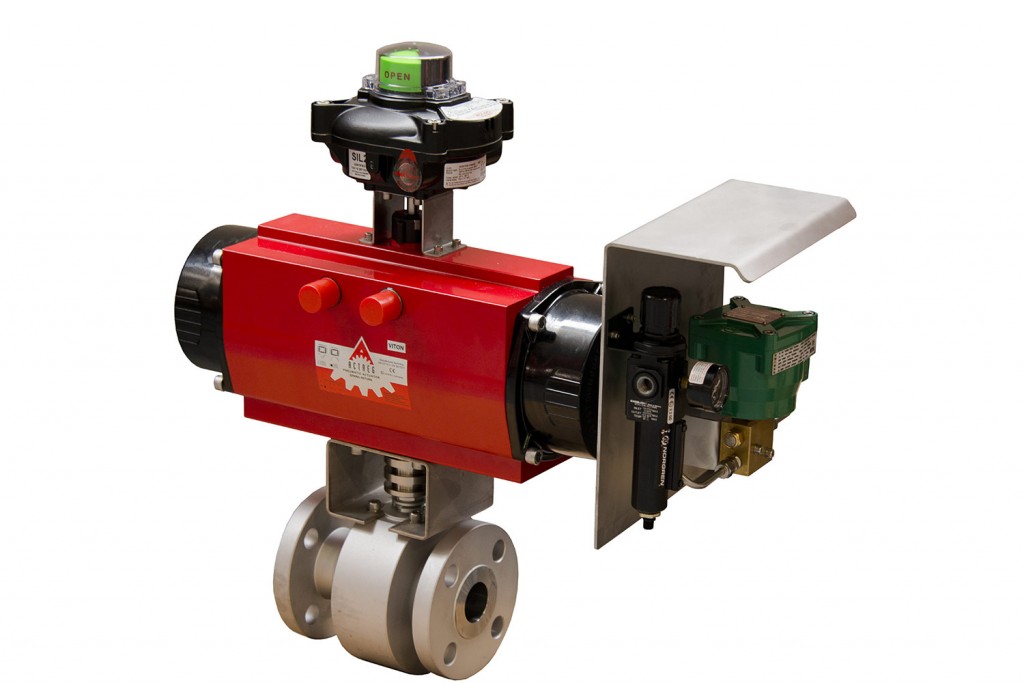

ACTREG撥叉式執行機構/SY02系列執行機構
ACTREG撥叉式執行機構/SY02系列執行機構
ACTREG所生產的每一臺艾川格SY系列執行機構都能提供長期高效的動作性能，并且?guī)缀醪恍枰S護。即使在最惡劣的工況下，ACTREG的設計、工藝和材料也能確保每一臺執行機構具有優越的性能。采用O型圈和與外部完全隔離的密閉中心殼體和殼蓋，保證了防護等級滿足使用要求。中心殼體有一個導向桿，平衡了撥叉和銷釘之間產生的橫向力，保證了活塞桿的最佳工作狀態。外部行程調整螺釘使閥門行程在80°到100°之間精確調節。
ACTREG可以按法蘭規格、缸徑尺寸、雙作用或單作用形式的很多不同組合來生產與90°旋轉的閥門相配套的SY系列執行機構。SY系列執行機構具有較好的壓力或溫度適用性。撥叉機構采用對稱式結構設計，在降低成本和整機重量的同時使輸出扭矩更穩定。SY系列執行機構采用模塊化設計。氣缸或者液壓缸可以安裝在殼體的任意一側或者兩邊同時安裝。彈簧缸也可安裝在任意一側用于ESD（緊急關閉）應用場合。 由于工廠有大量的成品和半成品庫存，所以ACTREG可以很快地對執行機構進行裝配，確保較快地將產品提供給客戶。
ACTREG撥叉式執行機構/SY02系列執行機構
+ 10種不同規格，從F10（500 Nm）到F60（250,000Nm）
1 完善的O型圈防水保護
2 符合NAMUR安裝標準，適合所有型號的開關盒和位置指示器的安裝
3 殼體前后都有螺紋孔，方便安裝氣動控制面板。
4 泄流閥的使用避免了由于機械運動造成的內部過壓并阻止了水份或腐蝕性物質的進入。
殼體內部零件
4 使用圓形滾套，減輕撥叉和銷釘之間的摩擦，使磨損最小。
5 可更換的軸承保護滑動和旋轉組件，適應干燥或潤滑的工作環境。
6 帶PTFE軸承的導向桿防止撥叉銷釘軸向運動，將軸向負載力直接轉移到驅動模塊上
7 導向塊連接活塞桿的設計，可以補償側向負載的不平衡力，減少活塞桿、軸承和密封圈之間的磨損。
產品規格：
液動執行機構供油壓力：高達100bar (1449 psi)
氣動執行機構供氣壓力：高達10bar (145 psi)
扭矩輸出：高達250.000Nm (184.229 Ibf)
溫度范圍：標準型-20oC 80oC
低溫型-40oC 80oC
高溫型-20oC 120oC。
產品型號：SY01系列、SY02系列、SY01K系列。
西班牙ACTREG公司主要產品：ACTREG齒輪齒條式執行機構、ACTREG撥叉式執行機構、ACTREG氣缸、ACTREG轉換器、ACTREG電磁閥。
