隧道支護工字鋼拱架加工工字鋼冷彎機。WGJ系列冷彎機是我廠自主研制的一種多功能型鋼冷彎設備，國內首創。工字鋼冷彎機設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、作業油缸、頂輪及油箱等部件組成。構成簡單，使用方便。問題很少，是我公司一款成熟技術產品。 主要用于工字鋼、H型鋼等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓操縱系統定位準確，所彎型鋼一次自動成型，效率高、操作方便。
一、特點及用途
隧道支護工字鋼拱架加工工字鋼冷彎機。采用液壓系統，具有傳動平穩，壓力大等特點，能準確定位，大幅度提高隧道工字鋼加工精度。WGJ250型液壓冷彎機廣泛應用于我國公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等工程的工字鋼、槽鋼和型鋼的彎曲。
二、主要技術參數
項目 單位 參數
最小彎曲半徑2mm
主動輪轉速7m/min
液壓系列壓力25Mpa
油缸推壓速度1-130mm/s
總功率8.4KW
外形尺寸2.5*1.6*1.3m
整機重量2380Kg
三、結構組成

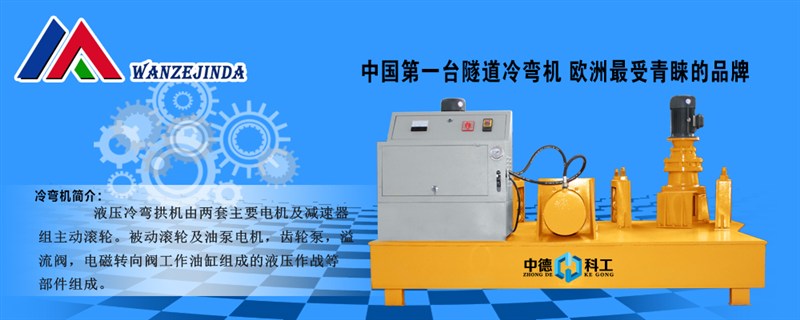

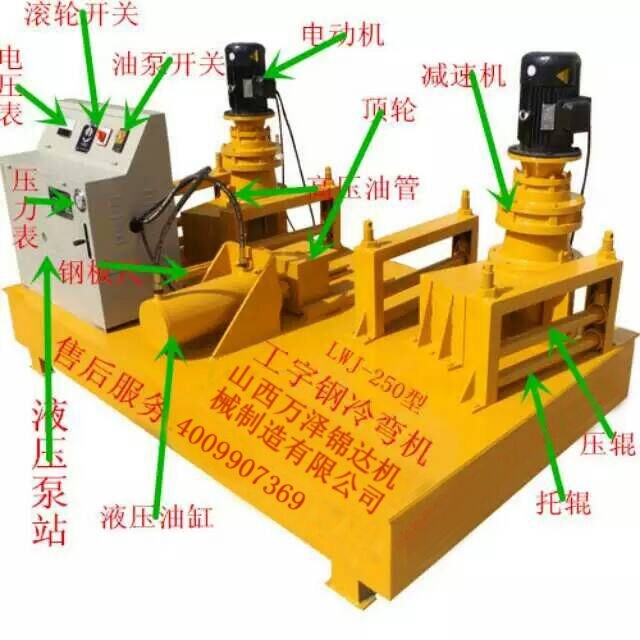

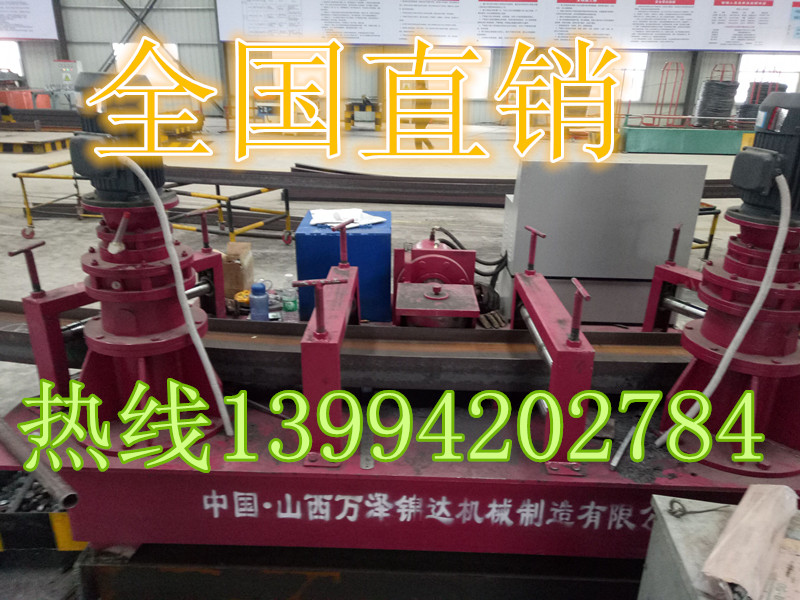

液壓冷彎供機由兩套主電機及減速器組，主動滾輪。被動滾輪及機，齒輪泵，溢流閥，電磁轉向閥工作沒缸組成的液壓工作站等部件組成。
四、工作原理

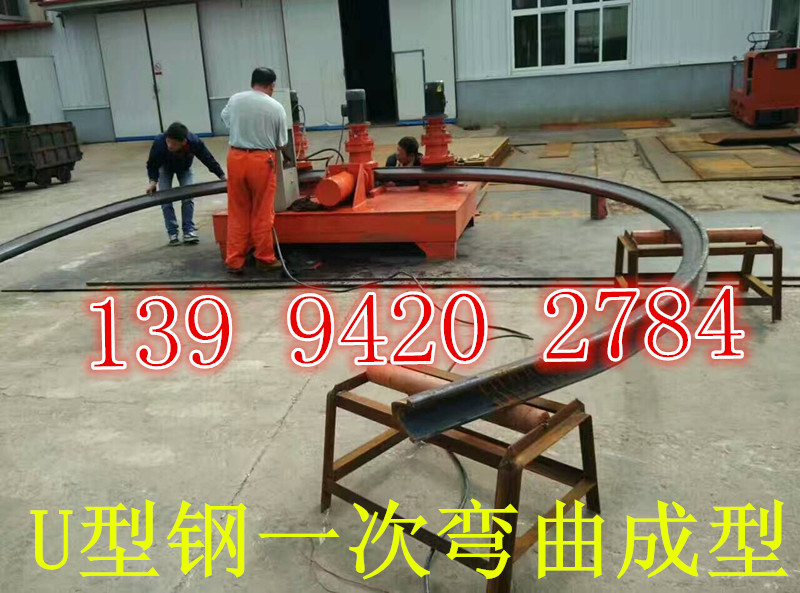

將工字鋼放在冷彎機上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼工作，反復操作，達到所需為止。

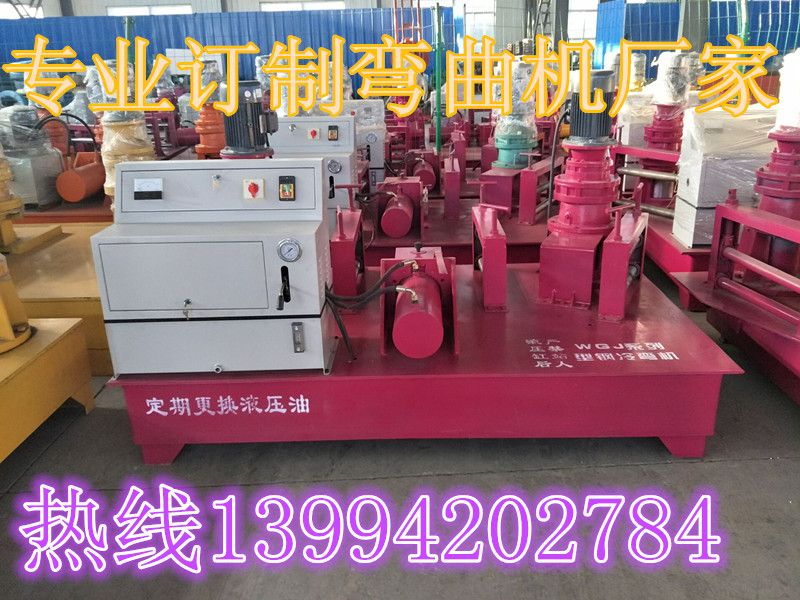

五、彎曲系統
隧道支護工字鋼拱架冷彎機被中鐵局指定使用產品。主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。
