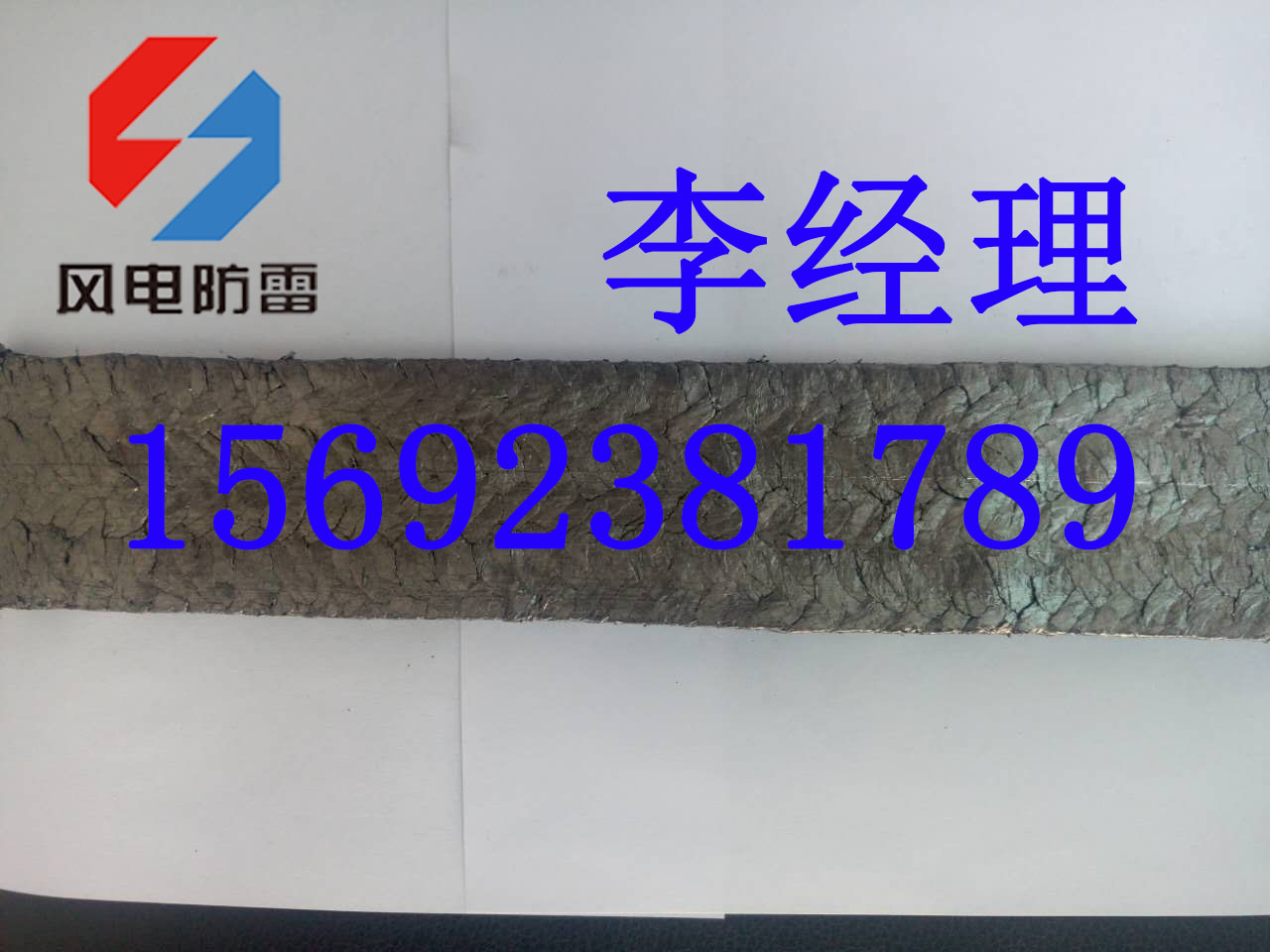

BJN-D40柔性碳元素超導拒腐接地帶，柔性石墨纜接地線。
一、產品簡介
本產品外表為電纜狀，內部設置抗拉、抗壓、耐折、熱穩定、抗腐蝕的特制不銹合金纜芯電極，外部設置高碳、柔性、耐腐蝕、不生銹、與土壤接觸吻合、抗大電流沖擊、降低接地電阻、能瞬間向大地泄放雷電流的石墨烯合成體，接地體兩端設連接頭；在地表面以上與桿塔連接的連接部位設置耐老化、高強度、塑膠防護套。本品尤其適合輸電線路桿塔等防雷接地工程使用。
二、BJN-D40柔性碳元素超導拒腐接地帶主要性能特點
安全性介紹
1、地上部分外包絕緣層；
2、中間芯為鋼絲繩，抗拉力更強；
可靠性介紹
1、接頭采用不銹鋼制，通用孔徑；
2、接頭扁平式設計，與設備更好連接。
3、雙層套編，載流量更大；
4、單股內含不銹鋼絲。
持久性介紹
1、非金屬材料，長年不腐蝕、不生銹、抗酸堿；
2、柔性設計，隨意彎曲，施工極度方便；
3、非金屬材料連接，不焊接，與主纜同壽命。
三、BJN-D40柔性碳元素超導拒腐接地帶主要技術性能指標
1、電阻率：3.25×10-5m.Ω
2、工頻接地電阻：≤5Ω
3、沖擊電流耐受：200KA
4、工頻電流耐受：ΔRΩ≤0.1
5、短路電流沖擊耐受：16KA
6、耐低溫：-40℃
7、耐高溫：200℃
8、抗壓強度：2980㎏
9、抗拉強度：1760㎏
10、耐腐蝕率（重量比）：年/0.1%
11、使用壽命：＞30年
四、產品規格尺寸（根/㎜）
直徑18mm，直徑20㎜，直徑28mm其長度可長可短，主要根據用戶設計要求以及土壤電阻率需要設計。
五、施工工藝與要求
1、嚴格按照業主的圖紙?jiān)O(shè)計和安全要求進行施工。
2、接地體之間的距離不得小于5m，水平接地體埋設深度0.8m以下，垂直接地體埋設深度在水平體溝底以下的2.5m以下。
3、先下置垂直體，之后再敷設水平體；實行不銹合金焊條滿焊工藝或熱熔連接；接地體搭接的長度為接地體直徑的6倍。
4、焊接部位用導電石墨膏封閉或降阻布捆扎處理。
5、埋填土?xí)r要用細濕土分層夯實。
6、測量接地電阻時與電氣設備、桿塔分離。
六、注意事項
1、搬運安裝時要對產品表面上的石墨層進行保護，防止刮劃損壞。
2、在土壤電阻高、接地電阻不達標時，要對土壤電阻率進行調整或加大接地網的尺寸。
