一、液位儀概述：
液位儀（磁翻板液位儀），是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計生產的產品�？捎糜诟鞣N塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該磁翻板液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。液位儀全過程測量無盲區，顯示醒目，讀數直觀。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。因此，它比傳統的玻璃管式、板式液位儀具有更高的可靠性、安全性、先進性、實用性。
原液位儀最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警控制或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于：石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量。
二、液位儀技術參數：
3、技術參數：
A、 基本測量參數
1、測量范圍：0~300~8000mm（超長可協商）
2、現場指示精度：±10mm
3、工作壓力：0~20Mpa
4、介質密度：≥0.45g/cm3
5、介質溫度：-80~ +500℃
6、介質密度差：≥0.05g/cm3（測量界位）
B、 遠傳變送部分主要參數
1、 型式：
a、磁性耦合式液位變送器，精度≤1.0%
b、靜壓力測量式液位變送器，精度≤±0.5%
c、智能型帶HART通訊協議
2、 電源電壓：24VDC
3、 輸出信號：4~20 mA 二線制
4、 負載阻抗：500Ω
C、 報警開關部分主要參數
1、 型式：
a、 高點位報警
b、 低點位報警
c、 高低位雙報警
d、 單點區域報警
e、 雙限區域報警
f、 高位單點帶記憶報警
g、 低位單點帶記憶報警
h、 高低位雙限帶記憶報警
i、 任意組合多點記憶開
2、 控制誤差：±5mm
3、 控制容量：220VAC 1.5A
用戶可根據工程需要，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號 ，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
三、液位儀原理：
⑴磁性液位儀其工作原理是根據阿基米德定律，利用浮子的重量與浮子排開液體的體積的重量相等的原理使裝有永久性磁鋼的浮子隨液面變化而變化，浮子內磁力線的位置（即是實際液面位置）通過磁性作用驅動翻柱、翻板，當液面上升時，液相翻成紅色；液面下降時，氣相翻成白色或黑色。從而醒目地指示容器內液位變化。
⑵顯示面板上裝有標尺，這樣可直接讀出液位高度，在本體下端安裝有閥門，供取樣和排污用。
2、主要結構：
⑴（普通型），它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥門，安裝在一側。它適用于在不需要保溫或冷卻，且介質對奧氏體不銹鋼不腐蝕的場合。
⑵（保溫型），它的結構在（1）型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。
⑶（側頂型），它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成，顯示位置為側面頂部，適于高溫、高粘稠介質或側開孔容器。
⑷（頂裝型），它是有面板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
⑸（抽真空型），它的結構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用于保溫、加熱、隔熱、降溫等場合。
⑹（襯四氟型），它的結構是在⑴型的基礎上內襯聚四氟乙烯，適用于常溫、常壓耐腐蝕性場合。
四、原液位儀使用范圍：
1、 適用范圍廣、安裝形式多樣，適合任何介質的液位、界位的測量。
2、 集現場指示、遠傳變送、報警開關、控制開關于一體、功能齊全。
3、 被測介質與指示構結完全隔離，密封性能好，防泄漏、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高。
4、 雙色指示、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
5、 耐振動性能好，能適應液位波動大的情況下工作。
6、 結構簡單，安裝方便，維護費用低。
五、液位儀現場安裝：
⑴液位儀必須垂直安裝，偏差≤3mm。
⑵液位儀測量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。
⑶筒體保持100mm距離內不能有吸磁性材料。
⑷浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。
⑸仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。
⑹保溫型液位計除按以上要求安裝外，還必須連接冷卻或加熱系統。
⑺地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。
六、液位儀型號提供:
|
型號 |
代碼 |
說明 |
||||||
|
fm -UHZ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
安裝方式 |
C |
|
|
|
|
|
|
側裝時 |
|
主體材質 |
|
1 |
|
|
|
|
|
ABS（僅適用于公稱壓力為0.6MPa時） |
|
公稱壓力 |
|
|
1 |
|
|
|
|
0.6MPa |
|
型式 |
|
|
|
1 |
|
|
|
基本型 |
|
安裝間距 |
|
|
|
|
L |
|
|
測量范轉 |
|
安裝深度 |
|
|
|
|
|
L1 |
|
頂裝式、0～3000mm任選 |
|
介質密度 |
|
|
|
|
|
|
ρ |
g/cm3 |
七、使用建議：

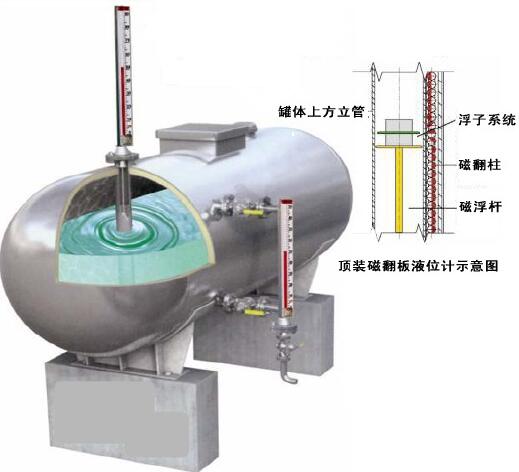

液位儀安裝示意圖。
