一。金屬管浮子流量計表述
fm-lzd-l金屬管浮子流量計整體造型簡單不簡易。金屬管浮子流量計具有1、計量精度可信度高2、反復性穩定3、介質計量反應靈敏且敏感4、初次安裝日常使用上手度較高，簡單易學5、顯示直觀讀數清晰明了。為因?qū)κ袌?chǎng)需要和客戶實際計量需求，金屬管浮子流量計推出常用型和耐腐型兩種可供選擇，應對不同現場需要。金屬管浮子流量計體積小巧占有率低，安裝方便。因此該儀表較為適合配備兩次顯示表來使用，在常用款和防腐款的基礎上可以外加防爆型和遠傳信號以及就地顯示。

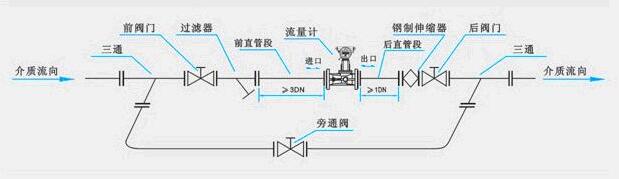

二。金屬管浮子流量計適用和內部與安裝圖紙
伴隨著工業自動化和現場計量的逐步升級，介質的品種也隨之不斷的變化和現場情況的差別，對于流量計的要求也就漸漸的要求越來越苛刻。流量計的應用在工業計量和掌控中不可或缺，然而金屬管浮子流量計計量可信度高低還取決對于何時恰當選型以及合理的現場安裝方式影響。即使是同批次流量計和同管道計量的介質，因?yàn)閷?shí)際使用方式的不同，計量結果（精度）也是會完全不同的，所以可見合適選型和合理的安裝方式與正確的介質參數提供是計量可信度的首要保障。本次為大家推薦的金屬管浮子流量計已在石油行業、化工領域、實驗室應用、微小流量計量、水處理部門和冶金制造等等部門中得到廣泛的應用和依賴，且計量表現比較穩定。
三。金屬管浮子流量計優勢所在
1、金屬管浮子流量計量 程 比:標準型參數10:1（款型可以訂制）
2、精 度:標準常用款型1.0級;特殊訂制款型0.5級
3、壓力等級:夾套的壓力等級為1.6MPa（耐壓等級接受定制協議）
4、金屬管浮子流量計工作壓損:7kPa-70kPa（有效避免多余壓損）
5、介質溫度:標準型:-80℃-+200℃:PTFE:0℃-85℃；高溫型:最高可達300℃
6、介質粘度:DN15:η<(F15.1-F15.3)/η<(F15.4-F1；DN25:η<；DN50-DN150:η<
7、金屬管浮子流量計環境溫度:指針型-35-115為理想工作環境溫度
8、金屬管浮子流量計液晶顯示:單次和總流量計量且可設置小數點顯示。
四。金屬管浮子流量計通徑及選型參照
|
代號 |
測量管結構 |
|||||||
|
fm-F81 |
下進上出 |
|||||||
|
fm-F82 |
下進上橫出 |
|||||||
|
fm-F83 |
下橫進上橫出 |
|||||||
|
fm-F84 |
右進左出 |
|||||||
|
fm-F85 |
左進右出 |
|||||||
|
|
代號 |
接液材質 |
||||||
|
R0 |
0Cr18Ni2Mo2Ti |
|||||||
|
R1 |
1Cr18Ni9Ti |
|||||||
|
Rp |
PTFE |
|||||||
|
T1 |
鈦合金 |
|||||||
|
Rl |
316L |
|||||||
|
|
代號 |
管道口徑 |
||||||
|
DN15 |
15 |
|||||||
|
DN25 |
25 |
|||||||
|
DN50 |
50 |
|||||||
|
DN80 |
80 |
|||||||
|
DN100 |
100 |
|||||||
|
DN150 |
150 |
|||||||
|
DN200 |
200 |
|||||||
|
|
代號 |
附加結構 |
||||||
|
無 |
|
|||||||
|
T |
夾套型 |
|||||||
|
Z |
阻尼型 |
|||||||
|
G |
高溫型 |
|||||||
|
Y |
高壓型 |
|||||||
|
|
代號 |
指示器形式代碼組合 |
||||||
|
M1 |
就地指示器，機械指示瞬時流量 |
|||||||
|
M2 |
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 |
|||||||
|
M3 |
供電型，無機械指示，液晶顯示瞬時/累積流量 |
|||||||
|
|
代碼 |
供電方式 |
||||||
|
無 |
只限M1指示器 |
|||||||
|
A |
220VAC，4－20mA輸出 |
|||||||
|
B |
電池供電，無輸出 |
|||||||
|
C |
24VDC，二線制供電，4－20mA輸出 |
|||||||
|
D |
24VDC，三、四線制供電，4－20mA輸出 |
|||||||
|
|
代號 |
防爆標志 |
||||||
|
l |
本安iaCT5方型殼體 |
|||||||
|
d |
隔爆Diibt4園殼體 |
|||||||
|
|
代號 |
報警或脈沖輸出 |
||||||
五。金屬管浮子流量計小結
金屬管浮子流量計，浮子流量計又稱轉子流量計，是變面積式流量計的一種，在一根由下向上擴大的垂直錐管中，圓形橫截面的浮子的重力是由液體動力承受的，從而使浮子可以在錐管內自由地上升和下降。
金屬管浮子流量計是僅次于差壓式流量計利用范圍最廣大的一類流量計，在小、微流量方面有舉足輕重的浸染。其特點是結構大略，使用方便，適用于小管徑和低流速; 錯誤是耐壓力低，有玻璃管易碎的風險。
該儀表是由一個錐形管和一個置于錐形管中能夠高低自在挪動的浮子組成，錐形管垂直裝置，浮子重心與錐管管軸相重合，磁鋼內嵌在浮子中。當流體自下向上流入錐管時，作用在浮子上的力有3個：流體作用在浮子上的動壓力、浮子在流體中的浮力和浮子的重力。當這些力均衡時，浮子就安穩地浮在錐管內某一地位上。對付一臺給定的浮子流量計，浮子在錐管中的地位與流體流經錐管流量的大小成逐一對應干系。而浮子在錐管中的地位決定于浮子的高度，是以，要完成對流量的丈量取決于對浮子的高度的丈量。
