150*850/800mm接地模塊導電降阻裝置，防雷接地地網構建裝置。
一、接地模塊介紹

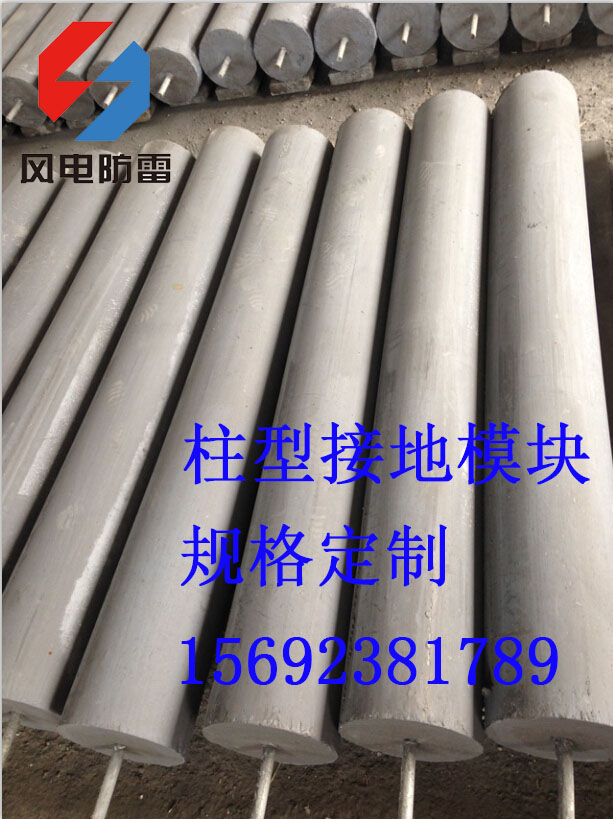

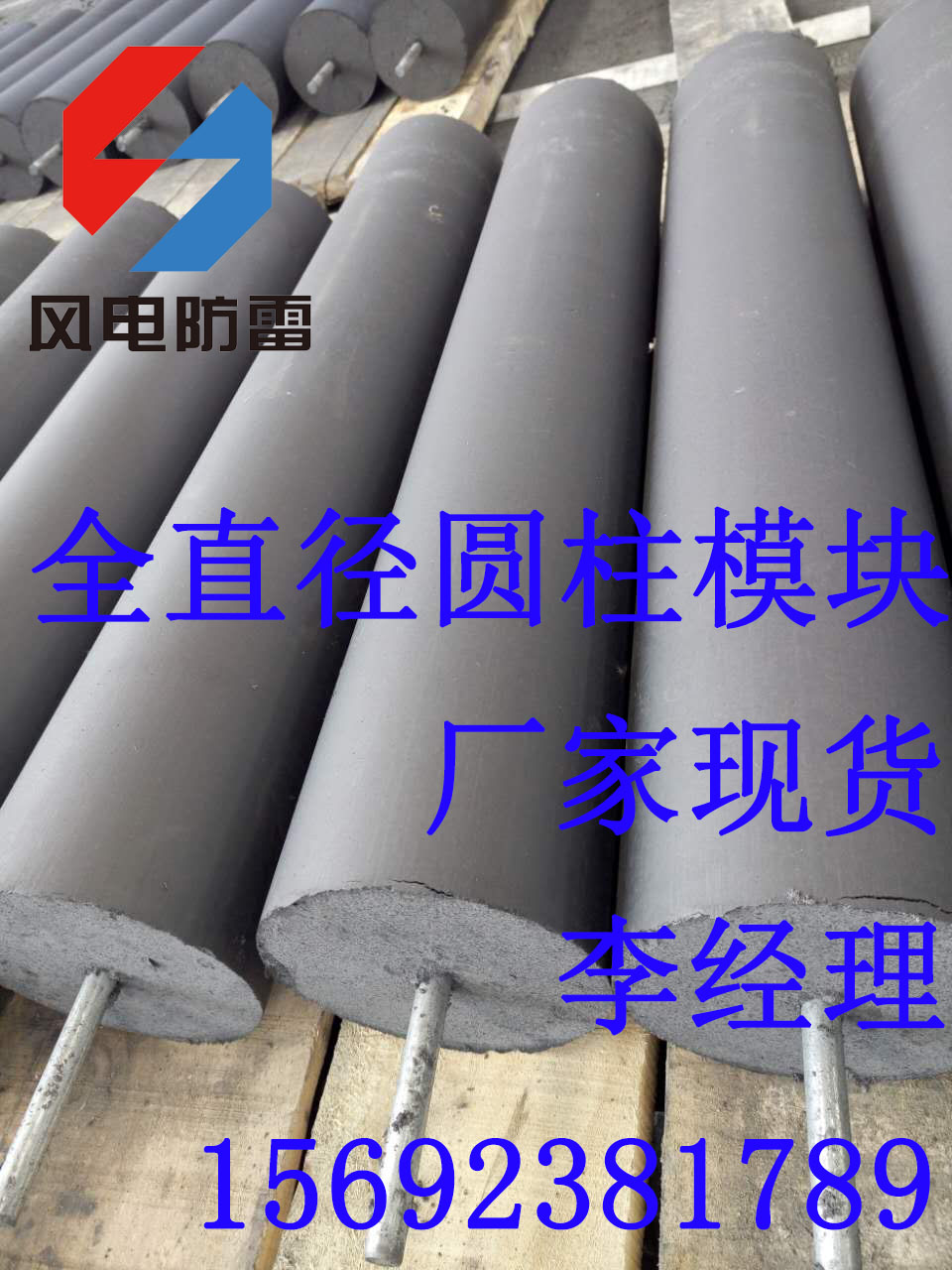

150*850/800mm接地模塊是以非金屬高導材料為主的一種接地模塊單元產品，它由導電性、穩定性好的無機材料、高分子材料和防腐金屬電極組成。除具有長效、防腐、降阻等特點外，還具有重量輕，施工靈活等特點。該技術在國內處于領先水平。
1、本接地模塊采用化學穩定非金屬導體材料作為模塊的導電介質，其導電性不受季節影響；
2、具有吸濕、保濕特性，接地電阻低且能保持長期穩定；在高土壤電阻率地區，能有效降低地網接地電阻；
3、經多次大電流沖擊后，阻值不增大，無變硬、發脆、斷裂等現象發生；
4、能經受 -70℃的低溫，北方高寒地區同樣適用；
5、耐腐蝕、無毒害、環保無污染，使用壽命長（大于 30 年）、安裝簡便。
二、150*850/800mm接地模塊使用方法
1、接地模塊可進行水平埋置或垂直埋置，模塊頂部距地面距離應大于0.6m，建議為0.8m～1.0m。
2、采用多個模塊并聯埋置時，模塊水平距離應大于4m以達到最佳降阻效果。與此同時應合理選模塊利用系數的取值。

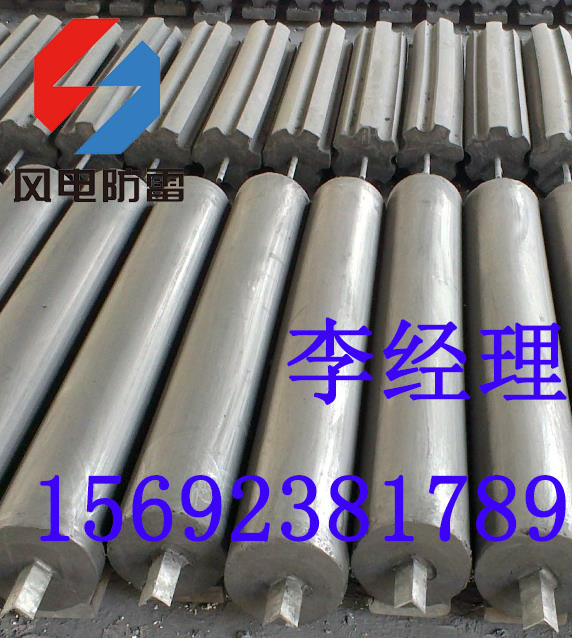

3、埋置較重的圓柱梅花型低電阻接地模塊時，可運用隨產品配備的把手，套入極芯，旋緊螺母，或穿以鐵絲或繩索，抬降至基坑中。
4、接地模塊的極芯互相并聯或與地線連接時，必須用同一種金屬材料牢靠焊接，確保連接的可靠性，焊接長度為連接線寬度的兩倍。應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。
5、回填土?xí)r應采用細粒軟土為填料，不得用建筑垃圾、碎磚、石塊。回填時應分層操作，填30cm軟土后，適量加水并夯實。再次掩埋、加水、夯實數次，直至與地表齊平。夯實時應注意既能使模塊、回填土、地層三者的接觸緊密，又不損傷模塊本身。回填完畢后再次澆水濕潤。待模塊充分吸濕24小時后測量接地電阻。
三、接地模塊使用范圍
1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中繼站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地；
2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地；
3、各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地；
4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。
