 污水流量器 節約成本和計量的根本保障
凌工為你提供最佳現場方案

15896194586 0517-83308747

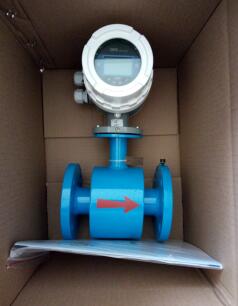

污水流量器裝箱實拍圖

污水流量器廣泛適用于各行各業污水排放計量指標的監控和管理。污水流量器現如今已在化工領域、環保行業、冶金制造業、醫藥產品、造紙部門和給排水等等工業技術開發和監管部門的接受和廣泛使用。污水流量器主要計量對象為封閉管道中可以穿透電磁場的導電液體介質如污水和紙漿等等，還有常見的腐蝕性介質如酸堿等等。

污水流量器產品結構
一臺完整的配套污水流量器是由六個部件組合而成

污水流量器產品透視圖

1、外殼：
一般由鐵磁材料制成，是線圈外體的直接接觸面外殼，并隔離外磁場的干擾。
2、電極：
作用與引導線圈工作中感應電勢傳遞信號。按常規來定電極材質為非導磁不銹鋼且與介質直接接觸。內腔襯里的工藝平整度可有效保障介質的流通無阻。電極安裝點應選擇在相對應且在襯里平面點即保證了充分的和介質接觸也避免了介質中雜質的沉淀和雜質包裹電極從而引發的計量誤差。
3、內腔襯里：
是在流量計計量內腔中覆蓋內腔壁體和包裹法蘭內徑的工藝，一體式的完整工藝且絕緣。介質直接從其表面經過直接接觸，主要作用為增加流量計內腔的防腐蝕性和耐磨性。可有效避免電極中感應電勢和金屬材質的測量管內腔形成短路，襯里的選擇較為自由可提供耐腐蝕和耐高溫以及耐磨的聚四氟乙烯塑料還有陶瓷等等。
4、磁路系統:
用于介質中產生電磁場電勢且有直流或交流磁場之分。50HZ工頻電源交變磁場是現在工藝中的首選。
5、介質流通導管：
其內腔管主要為介質流通。介質流經導管內腔材質選擇較為苛刻多使用不導磁和低導電率且低導熱率還需要兼?zhèn)溆袡C械強度類的材質。
6、數據計量轉換器：

由于介質流通本身所產生的電磁感應非常微弱且容易受外界干擾源和微小流量的介質流速波及，數據計量轉換器的工作目的就在于抑制和處理干擾源和輸出計量數據。再由電極所檢測到的電磁信號經放大器的處理轉換到芯片提供穩定的標準直流信號。詳細可見介質通過產品結構圖以下見(圖甲)

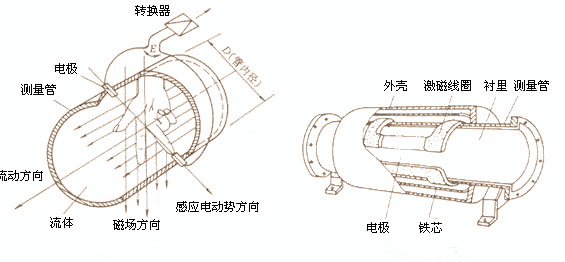

（圖甲）污水流量器介質通過產品結構圖

污水流量器獨具特點和優勢所在
1.傳感器最重要的部件纏繞反復線圈為從實際出發，采用機器專用繞線組設備，電磁線圈的重復性得到了保證
2.電極作為和介質直接接觸點使用完全屏蔽式靜電效果，得以保證即使是微小流量的產生也將電磁線圈的所帶來的計量虛擬數值降到最低
3.線圈的隔離性是較為到位的處于單獨的置放空間，在保證了工作中必要的絕緣工藝的同時也兼顧了計量使用是的重復性和給傳感器有效的傳遞信號和數據

4.傳感器的焊接工藝開創性的使用氬弧焊工藝，讓傳感器的可靠性更上一臺階。通常在線圈的安裝最后工藝時，使用該工藝可有效的保證其內室中的線圈不受絲毫損壞

5.采用接地電極結構使其形成一個平衡電極平面，在保證了整個計量的過程中計量環境都在平衡電極平面之內且有效的降低的電氣噪聲的波及，致使保證了計量的可信性

6.采用定制的雙層屏蔽電纜
7.提供低頻矩形波勵磁以保證流量計的重復性和穩定性
8.采用16位嵌入式微處理器使其計量顯示數值的運算顯示更快更穩定

9.全數字處理，耐擾能力出眾和數據計量可信性更高
10.超低EMI開關電源，在電源電壓不穩定的情況下較為適宜和選擇
11.單塊電路板即可完成所有的現場工作設定且上手度較高簡單易學

12.全中文高清背光顯示各項工作所需數據數值

13.擁有獨具的雙向流量計量方式滿足一部分現場特殊情況

污水流量器現場安裝標定

1、污水流量器測量井內安裝方式示意圖

2、污水流量器現場測量封閉管中必須充滿介質且無氣泡，如有需加裝消氣器。前后直管段為5-3D

3、污水流量器應盡量選擇管道的上升點安裝

4、污水流量器應安裝在水平管道較低處和垂直向上處，安裝標點避免出現在管道的制高點和處于垂直的管道點

5、污水流量器應在傳感器的下游安裝控制閥和切斷閥，安裝點應選擇在傳感器的下游是合適之選

6、污水流量器介質流通管道和流量計內腔為同一中心軸

污水流量器主要技術參數表

污水流量器選型的重要性

選型：
1.被測流體的導電率
2.傳感器的管徑、工作壓力、工作溫度
3.電極的需求和材質、傳感器的內腔材質

安裝要求：
1.現場標點應是管道的最低點且避免出現在管道中的制高點和垂直點
2.現場的直管段要求還是比較寬松的通常在保證在前5D后3D
接線、設定、調試：
1.接線：分體式之間連接線，信號電纜為RVVP2＊32/0.2屏蔽線，勵磁電纜為YHZ-2＊1,兩者長度一致。
2.設定：管徑，介質流量單位顯示，儀表系數數值，量程比和輸出值。
3.調試：檢查各參數設定是否正確。

污水流量器的維護和日常巡視

一、用戶可對污水流量器每年做一次全面檢查。檢查內容為：1.外觀檢查2.轉換器計量傳遞特性3.計量數值校準4.測量各部電壓5.絕緣電阻的效驗6.電路的完善和破皮等等。儀表檢查調整時因零點漂移，調整零點顯得十分重要(“在線調零”必須使被測介質停止流動，實際不易辦到)。傳感器的穩定運作檢查和日常巡視是我們工作的重點所在所以實施轉換器的校準，以此我們就可以將在線的有效數據和歷史的工作有效數據進行對比以確定儀表的工作是否正常和有效的計量，基于以上的種種數據和各項的現場情況就可以針對性的實時修補還是更新工作。依據實際的勵磁線圈絕緣電阻工作狀況中的情況而定是否需要更新或者是相對應的維護和更新工作。

二、在線的檢測和檢驗是對污水流量器的常用方法。在因?qū)嶋H現場的介質流通管不具體截流或是停流的情況下可以分別的檢測效驗傳言器與轉換器，可使用模擬信號器與二次儀表或是擁有較高校準精度的儀器儀表配合使用(這取決于模擬信號器精確度)，傳感器維護檢查主要是電極和電阻，檢查勵磁線圈包括勵磁連接電纜的絕緣電阻和銅電阻，轉換器輸出的勵磁電流也是需要細致的檢測和校準，是效驗電磁場在內腔中產生強度間接辦法。關于現場可以停流或是截流的封閉管道，可以選擇傳感器的安裝孔或是切口進入管道以檢測和巡視電極的清潔度情況，根據現場的實際情況選擇是否需要清潔工作。
