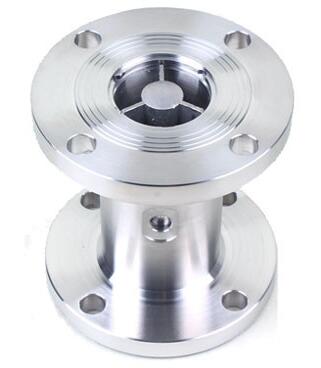

渦輪流量計（乙醇流量計）是一種精密流量測量?jī)x表，與其相應的配套儀器儀表可是實現數據在線顯示和遠程顯示較為適宜配合二次儀表相連使用。乙醇流量計適用范圍廣已在石油業、化工業、冶金業、科研也等部門單位的計量測量和控制系統。配合使用專用級的轉接頭也在食品和醫藥行業中嶄露頭角。
內腔的介質流通后，迫使葉輪的葉片與流向之間產了了一個角度關系，介質流通產生作用力使葉片具有轉動力矩，從而使內腔葉片與流通介質產生摩擦形成葉輪轉動力，在力矩平衡后轉速穩定，在一切可控?cái)?shù)據的穩定情況下，轉速與流速成正比，再由因?yàn)槿~片的導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，因介質摩擦帶動的葉片轉動再經過切割磁力線，線圈的磁通量呈周期性的變化和改變，線圈兩端就可以輕易的感應出電脈沖信號，此時的放大器便介入工作接受其電脈沖信號，矩形脈沖波會呈連續性有幅度的展現，可遠傳至顯示儀表及二次儀表的連接，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f和介質通過傳感器感應器的流量瞬時流量Q成正比，流量方程為：
Q=3600×f/k式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。
若以[1/L]為單位Q=3.6×f/kQ——流體的瞬時流量（工作狀態下）[m3/h。
3600——換算系數。，
k值鍵入其配套的儀器顯示儀表中，及可以實現現場和二次傳輸?shù)乃矔r(shí)和總量數值。
一、乙醇流量計的獨特賣點
二、乙醇流量計分類
1．按儀表功能分類，F(xiàn)M-LWGY系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2．功能說明渦輪流量傳感器/變送器該類渦輪流量產品本身不具備現場顯示功能，可以是信號輸出的形式就信號遠傳至二次儀表或者計算機。脈沖信號或電流信號（4-20mA）有兩種的實現方式；儀表性價比突增，還有集成度高和體積小巧緊湊，較為適用于與二次顯示手段等等計算機控制系統配合使用。此渦輪流量還提供了以下兩種可供選擇：基本型和防爆型（ExdIIBT6）兩種，外形為一體式和分體式兩種輸出信號方式也不相同，該類產品可分為FM-LWGY-B型和FN-LWGY-C型
防爆型 傳感器/變送器
FM-LWGY-B型傳感器：12～24VDC供電，脈沖輸出三線制，高電平≥7V，低電平≤0.8V；信號傳輸距離≤1000米；
FM-LWGY-C型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。智能一體化渦輪流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，使用高清液晶現場示數直觀顯示，成本低所以性價比明顯，內腔結構緊湊密實，數據顯示直觀清晰不含糊，日常公共運行較為穩定等等明顯優點。更為神奇的是本表系數三點修正包括智能補償儀表系數非線性和現場可進行現場修正。對于客戶追求的讀數簡單明了且清晰更是做到了極致包含瞬時和總量的顯示。工作中的有限數據做到8年左右斷電不丟失仍可保持，更具人性化的是可提供防爆型選擇為防爆等級：ExdIBT6。
三、乙醇流量計產品選型參照
|
表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
特制耐壓等級（MPa）（法蘭連接方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
|
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0 |

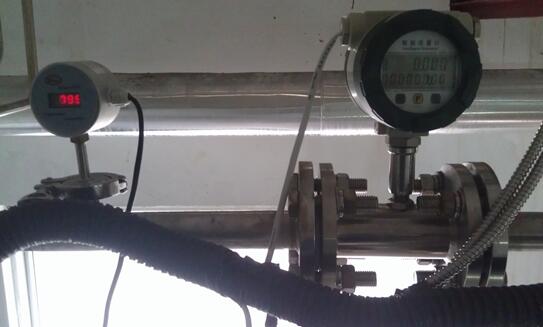

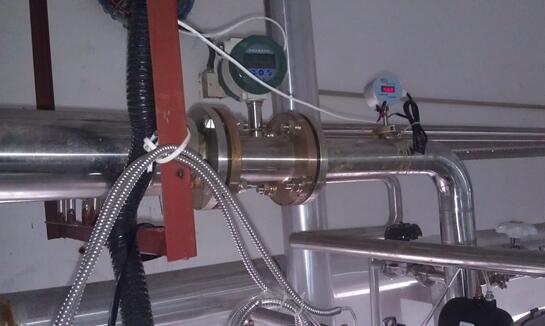

四、乙醇流量計的安裝
1、安裝時需注意的問題
現場中的實際安裝條件是千變?nèi)f化不可一概而論，因此在實際的標點安裝要求也就產生了變化。對一部分常用流量計，比如差壓式流量計、速度流量計，按規程規定在流量計的上、下游需配備一定長度的或較長的直管段，以保證流量計進口端前流體流動達到充分發展。而一部分較為少用的流量計，比如對容積式流量計、浮子流量計等則對直管段長度就沒有要求或要求較低。
還有一部分的流量計甚至因?yàn)楝F(xiàn)場的安裝而造成的誤差，簡單的來說有科里奧利質量流量計，由于安裝應力的影響會給使用帶來很大的誤差。追溯流量計在使用中出現問題，也就能表明不一定是流量的儀器儀表本身的問題，有一部分的情況產生就是和現場安裝的問題是密不可分的。一般常見的問題有下面幾種：
