燃氣流量計表述
燃氣流量計作為容積式計量儀表已有一百多年的歷史。燃氣流量計以其精度高、量程范圍寬、體積小、重量輕、安裝維修方便、使用可靠及耐久的使用壽命等特點，燃氣流量計廣泛應用于天然氣、煤制氣、惰性氣體、空氣等氣體的流量計量，是國內外城市燃氣，油田業化工業、科學數據等等部門的流量計量裝置不二選擇。
燃氣流量計基本原理與解析

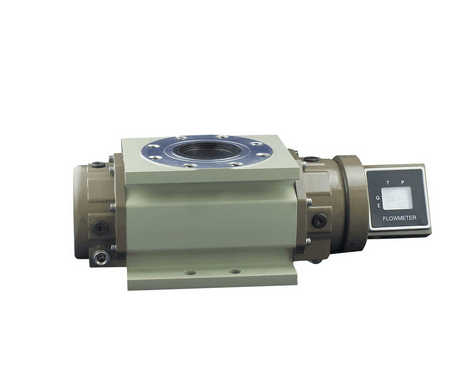

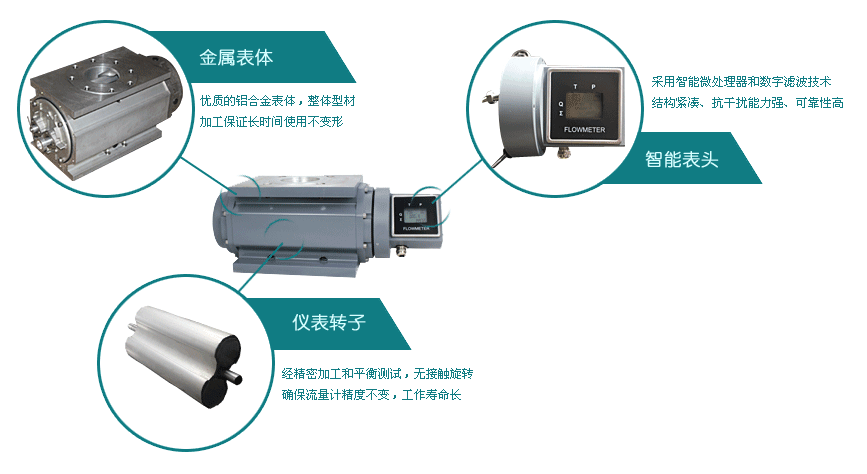

FM-LLQ-L燃氣流量計，由優質材質的殼體、內腔共軛轉子與計數設備裝置等等零部件組成。在流量計內腔中一副共軛轉子在氣體流通下的出入口壓差（P入>P出）做功下，通過出廠已經調校過的齒輪使轉子保持相互咬合的相對位置。本體轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現計量數值的可信度。轉子做功一周，就可成倍產生輸入信號，轉子產生的轉動經過磁性密封聯軸設備和減速裝置，有效數值傳遞到積算設備，因此就產生了通過流量的數值顯示。流量計積算運行與運行中基本狀態以下做出簡明圖解
燃氣流量計安裝要求和現場維修步驟燃氣流量計
燃氣流量計務必要等間距、前后同軸、法蘭面平行安裝！ 可以使用相等長度短接管道試用流量計進行管道施工吹掃。 等距離 L 平行、同軸 室外安裝時，表體應有遮擋或是有專門的配套設施，以防止雨淋和曝曬。 流量計周邊應避免強磁波及與強烈的物理震感。 燃氣流量計的使用和維護
燃氣流量計防止快速啟動造成超流量運行 ON OFF→ON 必須做到有壓啟動，開啟閥門速度一定要緩慢。先進后出的順序，應緩慢開啟閥門（開啟時間不少于 15s） ，逐步增加流速。
燃氣流量計加注潤滑油 - 流量計投入運行后，務必對流量計按要 求加入專用潤滑油��！ ！ 加油 油位 油位 窺油 窺 油 中 心線換油，日常正常運行中如有潤滑油發黑和油位高于視鏡中心 2mm的情況，就說明潤滑油存在一定的雜質或者是已經變質的可能，此時應更換新的潤滑油（通 常換油周期為 3～5 年） 。 過 濾保 護 - 務必安裝過濾裝置 定期清理過濾器內的臟物 燃氣流量計清洗 簡單清洗加油口，在氣體的進口處， 后方蓋子，放油口 出氣口 燃氣流量計將表內潤滑油放掉，儲存起來（可重復使用） ， 將后方端蓋拆卸下。用干凈的汽油或其他洗滌劑，可以直接倒入進氣口，與此同時轉動內腔的齒輪，不斷循環清洗，直到此輪靈活咬合。 同步齒輪
1、故障現象：表不計量 故障圖片顯示：
①.無流量通過，供氣壓力檢測檢查，開閥調節流量。
②.檢查清楚并確認封閉管道中流量值是否大于流量計的始動流量。
③.轉子工作中如被臟物異物卡死，將流量計拆卸下，只需要清掃封閉管道內焊接與裝表時產生的雜質等等臟物。
④.安裝應力過大，如若需要重新裝置流量計，排除管道安裝應力。
2、 故障現象：表不顯示 故障圖片顯示：
①.檢查電池電壓小于 3.2V 時，檢查替換電池。
②.檢查電池插頭是否存在接觸不良情況
③.如果不顯示，說明線路板可能損壞，需要重新替換。
燃氣流量計故障現象：溫度、壓力不正常 故障圖片：
①.檢查前置溫度、壓力接線是否有脫線、壓線現象。
②.檢查溫度傳感器和壓力傳感器是否正常。
燃氣流量計故障現象：有異常響聲和噪音
①.流量過大，流量不在額定的范圍內；調整流量達到規定范圍內。
②.轉子相互碰撞，軸承有損壞；需要向供貨商提成校訂和檢測。
③.安裝不當造成；按說明書要求重新正確安裝。
燃氣流量計計量誤差大
①.選型不當造成（大表測小流量） ；針對性選購流量范圍適中流量計
②.流量計內腔存在一定積水；拆卸流量計清理積水。
③.旁路有滲漏；旁邊閥門需要關到底，系統將會檢漏。
④.潤滑油油位過高，油進入計量腔；清洗羅茨表，按照實際情況加油。燃氣流量計流量計垂直安裝 1氣體.智能羅茨流量計 2.視油孔 3.注油孔 4.過濾器 4 3 1 2 2、羅茨流量計水平安裝 水平安裝 水平安裝配IC卡控制器 注明：推薦安裝方式為垂直安裝（有利于排污） 但中間需要焊接一段彎管段， 需要仔細清洗管道內焊渣， 對施工方要求較高。 不僅僅可以垂直安裝同時可可以采用水平的安裝工藝。要根據使用現場的安裝條件，要求正確選擇結構形式。
燃氣流量計產品型號與小結
1 機械計數器型：適合于壓力低，不需要其他的穩壓補償方式。當需要脈沖信號輸出時，須配置SSP固體脈沖信號發生器。
2 溫壓補償型：適合于壓力較高，壓力和溫度波動較大，需要實現溫度、壓力修正的計量場合。
3 雙顯示型：適合于壓力較高，壓力和溫度波動較大，需要實現溫度、壓力修正,可以用指針顯示數值的作為輔助參考。
4簡易補償型：適合于壓力相對較低，且壓力平穩穩定，口徑做到更小，要求投資較低預算較少，對溫度、壓力補償有需求的區域。
5溫壓補償型和雙顯示型流量計的壓力傳感器量程選擇，流量計壓力檢測計量數據是可以得到保證的，參考被測介質的最高壓力適中選擇壓力傳感器的量程。
該產品作為精度高、可靠穩定、量程較寬、低始動儀表的代表型流量計，對于氣體的工況流量與總量可以直接用來檢測顯示，對體積修正儀配置改程，測量流通氣體的溫度數值、壓力數值、標況體積數值流量與總量；有特定修正儀，可同時實現GPRS無線遠傳。產品具備多種結構形式和功能配置，選擇性更多更為細化，比較適用于城市燃氣與工業氣體流量計數與檢查檢測等等部門，是用戶要求精度高、數值可信可靠計量檢測的理想儀表。通過加載GPRS模塊實現無線遠傳功能，多種不同的構造方式和材質，可滿足不同的用戶要求。本品是天然氣、城市煤氣等等各項燃氣的計量檢測專用流量計較，對廣大客戶的不同需求與流量計的要求得到滿足。
最后我們來說一下天然氣流量計算
一、管道氣體流量的計算是指氣體的標準狀態流量或是指指定工況下的氣體流量。
未經溫度壓力工況修正的氣體流量的公式為：流速＊截面面積 經過溫度壓力工況修正的氣體流量的公式為：
流速＊截面面積＊（壓力＊10＋1）＊（T＋20）／（T＋t）
壓力：氣體在載流截面處的壓力，MPa;
T:絕對溫度，273.15
t：氣體在載流截面處的實際溫度
二、Q=Dn*Dn*V*（P1+1bar）/353 Q為標況流量；
Dn為管徑，如Dn65、Dn80等直接輸數字，沒必要轉成內徑；
V為流速；
P1為工況壓力，單位取公斤 bar吧；
標況Q流量有了，工況q就好算了，q≈Pb/Pm*Q,Pb為標準大氣壓，Pm=Pb+P1； 我是做天然氣調壓設備這塊的，也經常涉及到管徑選型，這個公式是我們公司選型軟件里面的，我是用的，具體怎么推算出來的，也不太清楚。你可以試試...
三、空氣高壓罐的設計壓力為40Pa（表壓），進氣的最大流量為1500m3（標）/h，進氣管流速12m/s，求管道內徑
管內流量 Q=PoQo/P=100000*1500/100040=1499.4 m^3/h =0.4165 m^3/s
管道內徑 d=[4Q/(3.1416V)]=[4*0.4165/(3.1416*12)]= 0.210m = 210mm
四、在一個管道中，流動介質為蒸汽，已知管道的截面積F，以及兩端的壓力P1和P2，如何求得該管道中的蒸汽流量
F＝πr2 求r
設該管類別 此管阻力系數為ζ 該蒸汽密度為ρ 黏性阻力μ
根據 （P1-P1）/ρ μ＝τy/u
