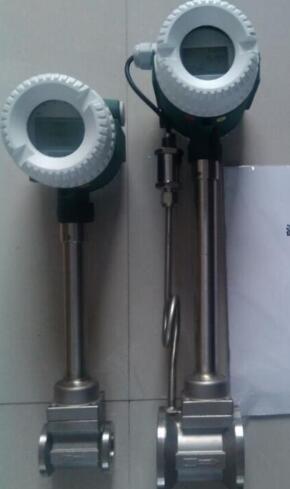

一體式甲烷流量計附加帶溫壓補償型
甲烷流量計基本介紹闡述：
FM-LUGB-L系列智能渦街流量計（甲烷流量計）。主要用于計量測量在封閉管道中的流通介質,舉例說明的話通常是液體和氣體的包括氨氣在內。甲烷流量計其明顯特性為工作中壓力損失小且穩定,量程比是較大的范圍廣,計量的精準度高計量數值可信度高。在實際的操作當中現場的工況體積流量計量受被測介質的密度和壓力與溫度還有粘度等等參數的影響較小。表體內腔可動機械部件結構緊密，因而在日常的運行中可靠性較好維護量減少。甲烷流量計在初次使用中參數設定完成后，日后基本無需調試。本表使用級的壓電應力式傳感器效果顯而易見，可靠性和有模擬標準信號與數字脈沖信號輸出等等功能應有盡有。且較為適宜搭配二次儀表進去控制定量和顯示計量數據等等。
甲烷流量計的正確安裝和安裝標點的選擇是保障儀表在日后穩定運行的重要環節。如安裝未能滿足其基本要求，在日后的計量工作和維護工作當中就會難免的產生不必要的工作量。
甲烷流量計特點表明:
測量介質： 液體、氣體、甲烷
介質粘度： 小于10cp
甲烷流量計的優點歸結：

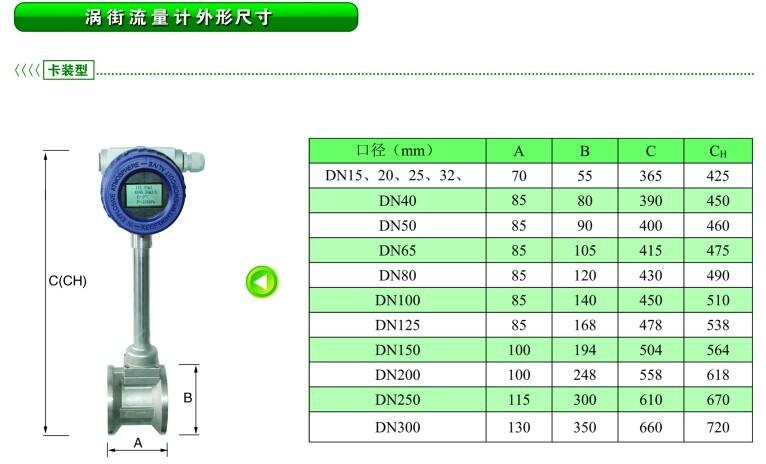

甲烷流量計外形尺寸及技術參數和選型：
本表公稱通徑：參見下圖，有特殊需求的可以接受特殊定制
本表氨氣量程:參考下圖具體量程
本表適用介質:氨氣
| 代號 | 通徑 | 流量范圍㎡/h | ||||||
| FM-LUGB-25 | DN25 | 1~10（液體） | 25~60（氣體） | 較大口徑的或是特殊定制的請電聯或者使用插入式流量計 | ||||
| FM-LUGB-32 | DN32 | 1.5~18（液體） | 15~150（氣體） | |||||
| FM-LUGB-40 | DN40 | 2.2~27（液體） | 22.6~150（氣體） | |||||
| FM-LUGB-50 | DN50 | 4~55（液體） | 35~350（氣體） | |||||
| FM-LUGB-80 | DN80 | 9~135（液體） | 90~900（氣體） | |||||
| FM-LUGB-100 | DN100 | 14~200（液體） | 140~1400（氣體） | |||||
| FM-LUGB-150 | DN150 | 32~480（液體） | 300~3000（氣體） | |||||
| FM-LUGB-200 | DN200 | 56~800（液體） | 550~5500（氣體） | |||||
甲烷流量計的安裝標點要求和注意事項：
（一）、安裝環境要求
甲烷流量計的現場標點應遠離和避開強電裝置與高頻設備還有強電開關等等在內的一切大型電磁設備和強高頻裝置。
甲烷流量計的供電電源也是如上條規則一樣。
甲烷流量計現場標點還應該遠離高溫和輻射源。如為了滿足現場的實際情況此標點必須安裝，隔熱散熱和通風工作是我們應該做到的基本。
甲烷流量計有特定情況需要安裝在濕度較重和空氣中含有部分強腐蝕氣體因子的環境下，此時我們的通風工作就先的尤為重要。
甲烷流量計通常的使用是管段式，現場的振動式在所難免的，我們需要做好的是在變送器的上下游2-3D之間加設管道禁錮裝置和工序，防震片的使用也是一個不錯的選擇。
甲烷流量計的標點盡量選擇在室內因可以有效的避免風吹日曬和雨淋。如現場需要安裝在室外在接線盒的末端前應有U型的線纜處理工藝，以防外界的水源進入接線盒。
甲烷流量計流量計安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）、管道安裝要求：
甲烷流量計對安裝點的上下游直管段有一定要求，不然會直接影響介質在封閉管道中的流通暢順度從而就對儀表的測量和計量的數據產生了必然的影響。在現場標點允許的情況下，應留有足夠的直管段。
|
表儀表質量工藝采用標準 |
Q/320831AHH003-2004 JB/T6807-93 |
|
|
測量介質： |
甲烷，壓縮空氣，乙烷類等等 |
|
|
通用公稱口徑規格 |
法蘭卡裝式口徑選擇 |
25，32，40，50，65，80，100，125，150，200，250，300 |
|
法蘭連接式口徑選擇 |
25，32，40，50，65，80，100，125，150，200，250，300 |
|
|
插入式口徑選擇 |
300，400，500，600，800，1000 |
|
|
流量測量范圍 |
正常測量流速范圍 |
雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s |
|
正常測量流速范圍 |
液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3 |
|
|
測量精度 |
1.0級或1.5級 |
|
|
被測介質溫度 |
常溫–25℃～100℃ |
|
|
高溫–25℃～150℃ -25℃～250℃ |
||
|
輸出信號 |
4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出 |
|
|
儀表使用環境 |
溫度:-25℃～+55℃ 濕度:5～90% |
|
|
材質 |
不銹鋼，鋁合金 |
|
|
電源 |
DC24V或鋰電池3.6V |
|
|
防爆等級 |
Exd ⅡBT4 |
|
|
防護等級 |
IP65 |
|
