江蘇富馬儀表有限公司

蒸汽流量表咨詢：0517-86936998     15152329388黃先生

概述
該系列旋渦流量計具有結構簡單，無機械可動部件，可靠性強，準確度高、重復性好，流量范圍與溫度范圍大，壓力損失小，檢定周期長等特點。該系列流量計在規定的雷諾數范圍為內不受流體溫度、壓力、粘度及組分的影響，所用檢測壓電元件不接觸流體，適于惡劣環境、不卡、不易結垢，耐高溫、高壓、安全防爆，適用于測量封閉管道的液體、氣體和蒸汽的累計流量和瞬時流量。
LUGB型旋渦流量計可廣泛應用與油田、石化、機械、輕工、冶金、醫藥、造紙及城市供水、供熱、供氣等行業，在工業過程控制，能源管理和環境工程等領域中作為流量計和控制儀表。該系列旋渦流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

二、特點

◆輸出信號不受流體的溫度壓力、密度成份等影響，并與流體流速成正比。
◆感測元件不接觸介質，可靠性高
◆無可動部件，結構簡單、牢固
◆測量范圍寬，精度高
◆壓損小，節能顯著

三、測量原理
在流體中垂直地插入一根柱狀阻力體時，在其兩側就會交替地產生旋渦，隨著流體向下游方向運動，形成旋渦列，稱為卡曼渦街，見圖1。產生渦街的阻力體稱旋渦發生體。實驗證明，旋渦的頻率與流速成正比，可用下式表示：

四、主要技術參數

●液體、工礦氣體流量范圍（表1）

●插入式渦街流量計流量范圍（表2）

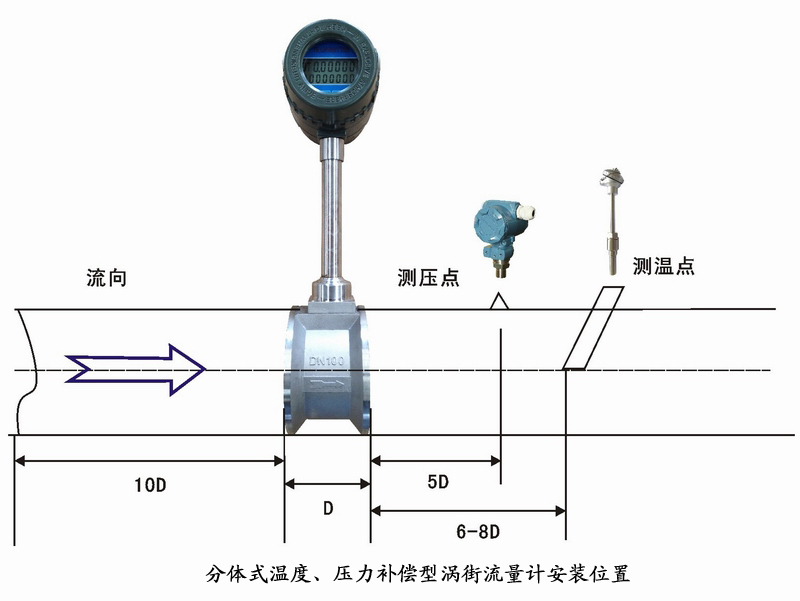

●流量計前后直管段長度要求（表4）
①法蘭及法蘭卡裝式

②插入式

五、結構及外形尺寸

法蘭卡裝式                                                                              法蘭連接式

六、型號命名

七、公稱通徑表

單位：mm

八、訂貨須知
必須提供測量介質，介質溫度、壓力，管道尺寸。測量蒸汽時，是否要帶溫度補償。

九、選型舉例
LUGB-24-008-41Y-C1N
表示：口徑為DN80，測量介質為蒸汽，4～20mA信號輸出，帶顯示表頭，不銹鋼材質，耐壓1.6MPa，無防爆要求
