一、產品闡述

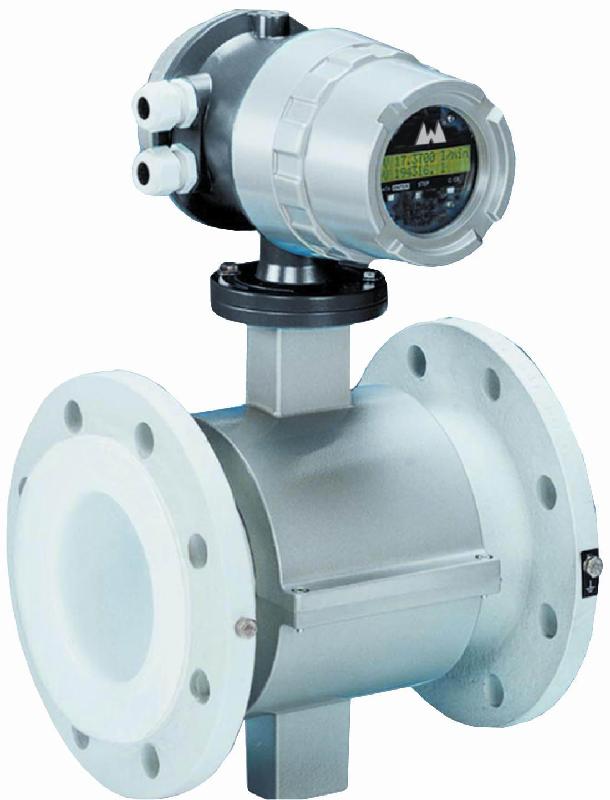

LDG型電磁流量計符合標準JB/T9248-1999《電磁流量計》，是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。可廣泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。已取得了國家防爆電氣產品質檢中心頒發的防爆合格證，防爆標志為Exd11CT6，適用于各種爆炸性環境的液體測量。儀表的安裝形式有一體型和分體型。
二、特點
★ 測量管內無可動部件，便于維護管理；無阻流部件，因此無壓力損失。
★ 被測液體最低電導率≥5μs/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及
泥漿、礦漿、紙漿等介質的流量。
★ 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號
與平均流速呈線性關系，測量精度高。
★ 合理選用襯里及電極材料，可實現良好的耐腐蝕性和耐磨性。
★ 低頻矩形波激磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
★ 不受流體方向影響，正反向均可準確計量。
★ 量程比1：120(0.1m/s～12m/s)，滿量程流速范圍寬。
★ 漢字液晶背光顯示，可在線修改參數，操作簡單方便。
★ 具有空管測量、報警功能，并能適應不同的流體介質。
★ 掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量。
★ 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。
三、測量原理
電磁流量計是運用法拉弟酚水感應定律原理，即導電物體在磁場中作切割磁電線運動時，
導體中產生感應電動勢。其感應電動勢E為：
E=KBdV
流量Q為： Q=3600×V×S
式中：K—儀表系數
B—磁感應強度(T)
d—電極間距
V—流體平均流速(m/s)
S—導管內截面積(m2)
測量流量時，導電性液體以流速V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過與液體直接接觸的電極檢出。對于同一流量計S、B、d為常量，所以流量與感應電動勢E(或流速V)的大小成正比。
四、整機和傳感器技術數據
|
執行標準 |
JB/T9248-1999 |
|||||
|
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、 450、500、600、700、800、900、1000、1200、1400、1600、1800、2000 |
|||||
|
最高流速 |
15m/s |
|||||
|
精確度 |
DN15～DN600 |
示值的：±0.3%(流速≥1m/s)；±3mm/s(流速＜1m/s) |
||||
|
DN700～DN3000 |
示值的：±0.5%(流速≥0.8m/s)；±4mm/s(流速＜10.8m/s) |
|||||
|
流體電導率 |
≥5μs/cm |
|||||
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
|
DN15～DN150 |
DN15～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
||
|
環境溫度 |
傳感器 |
-25℃ — +60℃ |
||||
|
轉換器及一體型 |
-10℃ — +60℃ |
|||||
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46) |
|||||
|
最高流 體溫度 |
一體型 |
70℃ |
||||
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
||||
|
聚氨酯襯里 |
80℃ |
|||||
|
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
|||||
|
聚全氟乙丙烯(F46) |
||||||
|
電極材料 |
不銹鋼0Cr18Ni12M02Ti、哈氏合金B(yǎng)、鈦、鉭、鉑/銥合金 |
|||||
|
外殼防護 |
DN15～DN3000分離型橡膠或聚氨酯襯里傳感器 |
1P65或1P68 |
||||
|
其它傳感器、一體型流量計和分離型轉換器 |
1P65 |
|||||
|
間距(分離型) |
轉換器距離傳感器一般不超過100m |
|||||
五、電磁流量計電極材料的選擇
電極材料的耐腐蝕性能(僅供參考)
|
材 料 |
耐腐蝕性能 |
|
含鉬不銹剛 (0Cr18N12MO2Ti) |
適用：生活/工業用水、污水、弱酸堿鹽液、常溫濃硝酸 不適用：氫氟酸、鹽酸、氯、溴、碘等介質 |
|
哈氏B |
適用：一定濃度的鹽酸，氫氟酸等非氧化性酸和非氧化性鹽酸， 濃度不低于70%的氫氧化鈉等堿液 不適用：硝酸等氧化性酸 |
|
哈氏C |
適用：氧化性酸，如硝酸、混酸、或硫酸的混合介質的腐蝕；也耐氧化 性鹽或含有其它氧化劑的環境腐蝕。如高于常溫的次氯酸鹽溶液；對海 水的抗腐蝕性非常好。不適用：鹽酸等還原性酸和氯化物 |
|
鈦Ti |
適用：氯化物、次氯酸鹽、海水、氧化性酸 不適用：鹽酸、硫酸等還原性酸 |
|
鉭Ta |
適用：濃鹽酸、硝酸、硫酸等大多數酸液，包括沸點的鹽酸、硝酸和 175℃以下的硫酸。不適用：堿、氫氟酸、發煙硫酸 |
|
鉑(Pt) |
各種酸、堿、鹽，不包括王水 |
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考，用戶應根據實際情況自己作出選擇。對于一般介質，可以查閱有關防腐蝕手冊。對混酸等成分復雜的介質，應做擬選材料的腐蝕實驗
六、電磁流量計襯里材料的選擇
應根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。
|
材 料 |
主要性能 |
適用范圍 |
|
|
聚胺脂橡膠 |
1.很好的耐磨性能 2.耐酸、堿性能差 |
＜45℃ 測中性強磨損的煤漿、 泥漿和礦漿 |
|
|
天然橡膠 (軟橡膠) |
1.有較好的彈性、耐磨性 2.耐一般的弱酸、弱堿的腐蝕 |
＜80℃ 測水、污水 |
|
|
耐酸橡膠 (硬橡膠) |
1.能耐常溫下的鹽酸、醋酸、草酸、氨水、 磷酸及50%的硫酸、氫氧化鈉(鉀)的腐蝕 2.不耐強氧化劑的腐蝕 |
-25℃～+90℃ 測一般的酸、堿、鹽溶液 |
|
|
氯丁橡膠 |
1.很好的彈性、耐磨性 2.耐一般低濃度的酸、堿、鹽溶液的腐蝕， 但不耐氧化性介質的腐蝕 |
＜80℃ 測水、污水、泥漿和礦漿 |
|
|
氟 塑 料 |
聚四氯乙烯 F-4 (PTFE) |
1.耐沸騰的鹽酸、硫酸、硝酸、王水、濃堿和 各種有機溶劑 2.耐磨性強、粘接性能差 |
-40℃～+180℃ 測濃酸、濃堿強腐蝕性溶 液及衛生介質 |
|
全氯乙丙烯 F-46 (PTFE) |
1.同PTFE不耐的介質 2.不耐發煙硝酸、丁基鋰 |
同PTFE，能用于較高負壓 |
|
|
聚全氟化烷 氧基(PFA) |
耐化學腐蝕性與FEP相近 |
同F(xiàn)EP不耐的介質 |
|
七、電磁流量計量程范圍選擇表
|
口徑 |
量程范圍(m3/h) |
||
|
10 |
0.02827-0.25 |
0.3-1.6 |
2.0-3.3924 |
|
15 |
0.0636-0.6 |
0.8-3.0 |
4.0-7.632 |
|
20 |
0.131-1.0 |
1.2-5.0 |
6.0-13.6 |
|
25 |
0.176-1.6 |
2.0-8.0 |
10-21 |
|
32 |
0.2895-2.5 |
3.0-12 |
16-35 |
|
40 |
0.4524-4.0 |
5.0-20 |
25-45 |
|
50 |
0.707-6.0 |
8.0-40 |
50-85 |
|
65 |
1.195-10 |
12-60 |
80-143 |
|
80 |
1.81-16 |
20-120 |
160-217 |
|
100 |
2.83-25 |
30-160 |
200-339 |
|
125 |
4.42-40 |
50-250 |
300-530 |
|
150 |
6.36-60 |
80-400 |
500-763 |
|
200 |
11.3-100 |
120-600 |
800-1357 |
|
250 |
17.7-160 |
200-800 |
1000-2120 |
|
300 |
25.45-250 |
300-1200 |
1600-3054 |
|
350 |
34.6-300 |
400-1600 |
2000-4157 |
