    蒸汽流量表
    發布者：sunyun8  發布時間：2016-07-26 10:03:59

    江蘇富馬儀表有限公司

    蒸汽流量表咨詢：0517-86936998      15152329388黃先生

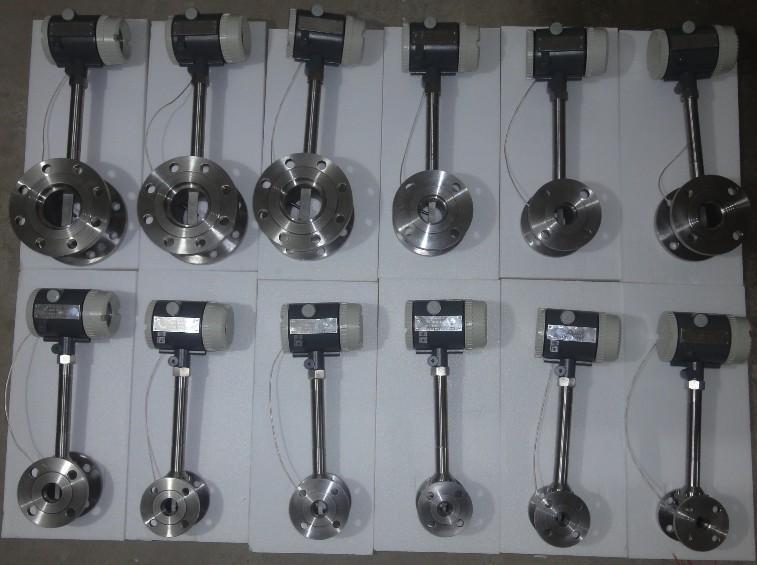

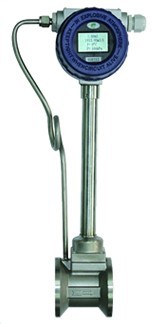

    一、蒸汽流量表概述：
    渦街流量計（蒸汽流量表）的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。



    當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。


    旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。
    傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用最新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。
    二、蒸汽流量表產品優勢：
    ▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
    ▲安全防爆，適用于惡劣環境。
    ▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
    ▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
    ▲穩壓補償一體化設計。
    ▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
    ▲同時顯示流量值與累計流量值，不必輪流切換。
    ▲采用抗振探頭，有效消除外界振動影響。
    ▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
    ▲采用分體式信號轉換器，電纜最長10米。
    ▲量程比寬達20:1。
    ▲整體結構設計合理，動態測量范圍寬，壓力損失小。
    ▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
    ▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

    渦街流量計產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣、氫氣、天然氣、煤氣等） 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.

    三、技術參數：
    公稱通徑
    15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式）
    公稱壓力（MPa）
    DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨）
    介質溫度（℃）
    壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨）
    本體材料
    1Cr18Ni9Ti，（其它材料協議供貨）
    允許振動加速度
    壓電式:0.2g      電容式:1.0～2.0g
    精確度
    ±1%R，±1.5%R；插入式：±2.5%R，
    范圍度
    1：6～1：30
    供電電壓
    傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池
    輸出信號
    方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA
    壓力損失系數
    符合JB/T9249標準　Cd≤2.4
    防爆標志
    本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
    防護等級
    普通型IP65     潛水型 IP68
    環境條件
    溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
    適用介質
    氣體、液體、蒸汽
    傳輸距離
    三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m.

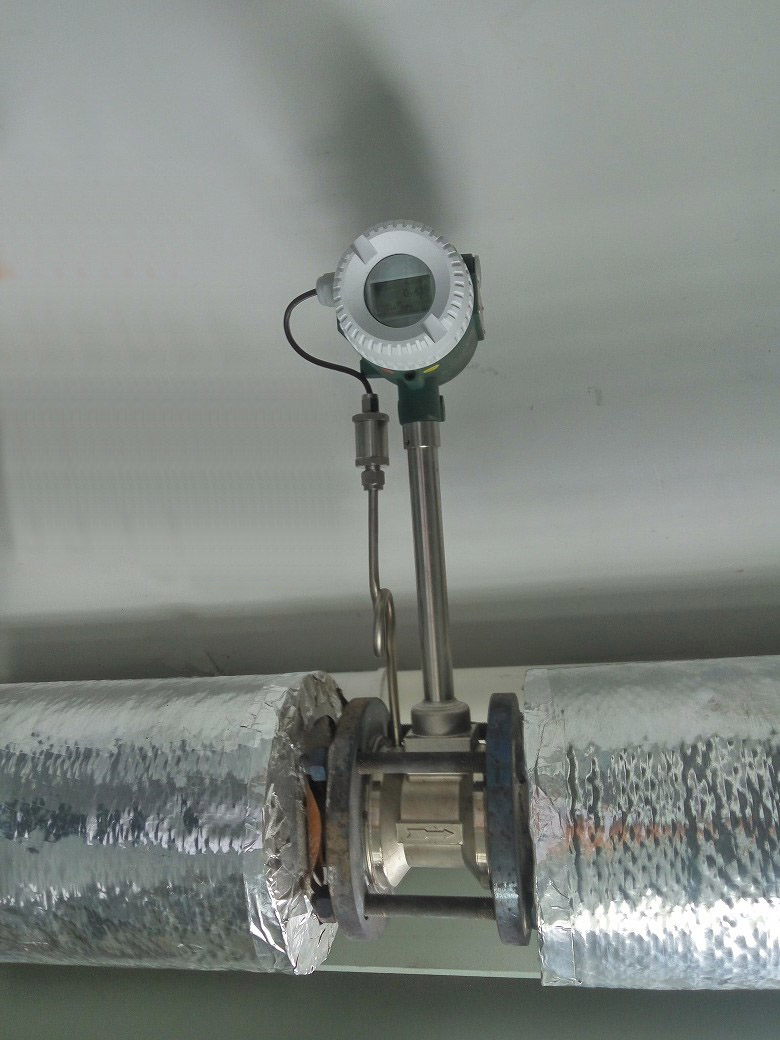

    蒸汽流量計安裝示意圖：

     例二：已知蒸汽壓力和溫度及工況流量時

    測量介質為過熱蒸汽，蒸汽溫度為320℃，壓力為1.5MPa（絕壓）,流量范圍為3t/h～25t/h, 試 確定流量計口徑。
    步驟一：計算蒸汽的等效空氣參比條件下的體積流量范圍，經查附表（二）,該狀態下蒸汽的密度為:5.665Kg/m3,由公式（8） :

                 765（m3/h）
          6379（m3/h）
    步驟二：根據等效參比流量范圍765-6379m3/h，查表（二），比較適合該流量范圍為DN200口徑。
