一、概述
LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
傳感器適用于在工作溫度下粘度小于5×106m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。
如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
二、LWGY基本型渦輪流量傳感器
?
1． 結構特征與工作原理

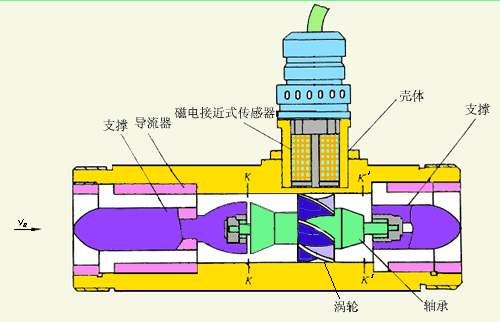

(1)結構特征
傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。
(2)工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程式為：
f——脈沖頻率[Hz]
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]
3600——換算系數
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
?
2．基本參數與技術性能
(1)基本參數：見表一
表一
|
? |
LWGY□ |
□□□ |
□ |
□ |
□ |
說明 |
|
類 型 |
LWGY |
? |
? |
? |
? |
基本型，+5-24DCV供電， |
|
LWGB |
? |
? |
? |
? |
4~20mA兩線制電流輸出，遠傳変送型 |
|
|
LWY |
? |
? |
? |
? |
電池供電現場顯示型 |
|
|
LWYa |
? |
? |
? |
? |
現場顯示/4~20mA兩線制電流輸出 |
|
|
公 稱 通 徑 |
4 |
? |
? |
? |
4mm，普通渦輪流量范圍0.04~0.25m3/h 寬量程渦輪為0.04~0.4m3/h |
|
|
6 |
? |
? |
? |
6mm，普通渦輪流量范圍0.1~0.6m3/h 寬量程渦輪為0.06~0.6m3/h |
||
|
10 |
? |
? |
? |
10mm，普通渦輪流量范圍0.2~1.2m3/h 寬量程渦輪為0.15~1.5m3/h |
||
|
15 |
? |
? |
? |
15mm，普通渦輪流量范圍0.6~6m3/h 寬量程渦輪為0.4~8m3/h |
||
|
25 |
? |
? |
? |
25mm，普通渦輪流量范圍1~10m3/h 寬量程渦輪為0.5~10m3/h |
||
|
40 |
? |
? |
? |
40mm，普通渦輪流量范圍2~20m3/h 寬量程渦輪為1~20m3/h |
||
|
50 |
? |
? |
? |
50mm，普通渦輪流量范圍4~40m3/h |
||
|
80 |
? |
|||||
