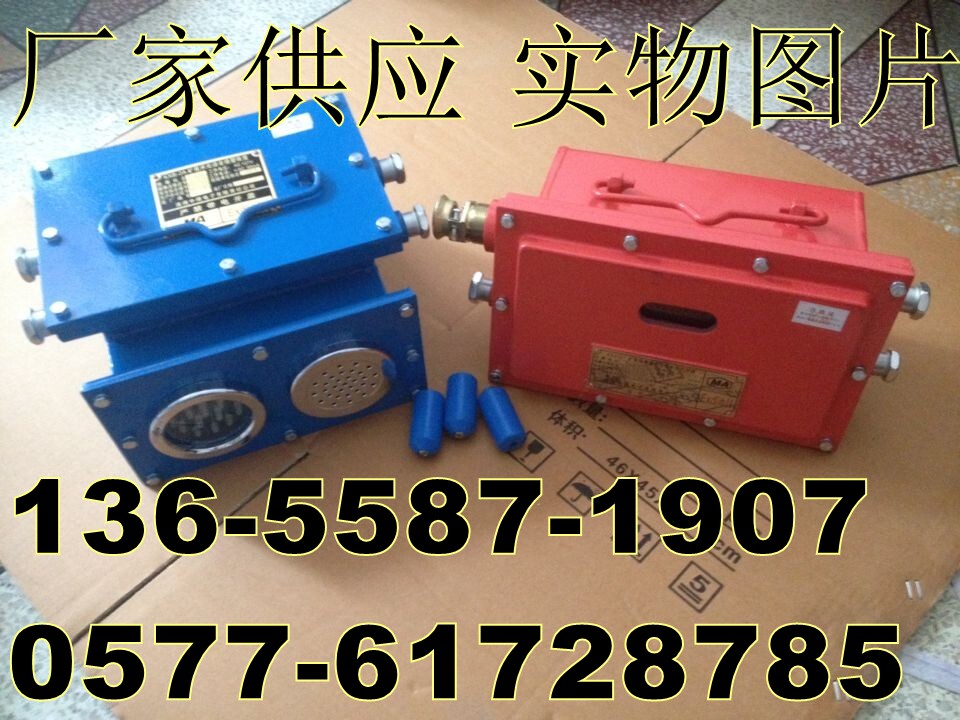

KXJ127礦用隔爆兼本安型水位控制器工作電壓127V
銷售熱線：0577-61728785 13655871907
一. KXJ127礦用隔爆兼本安型水位控制器工作電壓127V概述
本產品KXJ127礦用隔爆兼本安型水位控制器是我公司最新研制開發的新型產品，用于礦井下和井上需要對液位高低控制的場所。整機性能穩定，線路由Lpc921F做處理器電極頭帶電時間短，并設有工作狀態相應指示燈，手動強制控制，排/給水2位數碼開關，功能選擇便捷，應用廣泛、安裝簡便等特點。
適用于具有甲烷和煤塵的爆炸性氣體混合物的場合。
二. KXJ127礦用隔爆兼本安型水位控制器工作電壓127V型號的命名
2、防爆形式及標志
防爆形式為：礦用隔爆兼本安型
防爆標志為：Exd[ib]I
三、KXJ127礦用隔爆兼本安型水位控制器工作電壓127V使用環境
1. 溫度為0～+40℃；
2. 濕度：不大于95%；
3. 大氣壓為80～106kPa；
4. 無顯著震動和沖擊的場合；
5. 煤礦井下無破壞絕緣的腐蝕性氣體的場合；
6. 用于具有甲烷煤塵爆炸性混合物的危險場所
四、技術參數
額定電壓：AC127V；
額定電流：100mA；
五、工作原理
5.1 排水狀態時，接交流127V相應電源，紅燈、綠燈、黃燈依次閃爍后，如果水位高于上水位電極位置則紅燈熄滅，黃燈閃爍，綠燈常亮，排水功能工作。排水功能設有啟動電機延時，時長5～10秒可調，避免因?yàn)橐何簧舷虏▌�，使電機頻繁啟動而損壞。
5.2 給水狀態時，接通交流127V相應電源，紅燈、綠燈、黃燈依次閃爍后，如果水位低于下水位電極位置則紅燈熄滅，綠燈閃爍，黃燈常亮，排水功能工作。給水功能同樣設有啟動電機延時，時長5～10秒可調
5.3 電路傳感采用電極式，電感信號強，使液位高低水位控制更準確，而且安裝方便，液位高低任意調節。
5.4 需要緊急排/給水時或自動電路出現故障時，可采用手動強制控制排/給水繼續工作，在停機造成液位過高或過低時，因有保護電路，避免液位溢出或使電機空轉而損壞。
5.5 線路板面設有2位數碼開關，標示有排水、給水、手控、電源、上限、下限、輸出、地等功能，方便客戶安裝功能選擇。
5.6 接地裝置，絕緣強度大于50MΩ,觸點電流5A
六、產品安裝
1.將127V電源接在主板的“0V”與“127V”端子上；
2.外接電機控制節點為“K1-1”、“K1-2”；
3.外接手動按鈕控制節點為“手動-1”、“手動-2”；
4.外接水位電極分別接“地”、“下水位”、“上水位”，電極放置時可將“下水位”放置在“地”的上方并且比較接近的位置（一般為20cm上下），但不能直接接觸，“上水位”可根據用戶實際需要放置。
5.用戶可根據實際需要在主板上調整“給水”與“排水”的工作方式
