一、概述
1、用途和特點
ZSB127礦用水位報警裝置（以下簡稱裝置）適應于煤礦井下含有瓦斯、煤塵等爆炸性混合物的場所，防爆標志為“Exd[ib]I”；用于煤礦井下水倉（或透水點）的水情監測和自動排水或液壓泵站水箱水位的監測和自動注水，且設有RS485接口，可以上傳信號。該裝置工作性能可靠，是煤礦水情治理系統中理想的檢測、控制設施。
2、型號及定義
3、執行標準
GB 3836-2000 MT /T825-1999 Q/ZL032-2011
二、裝置組成、結構、尺寸

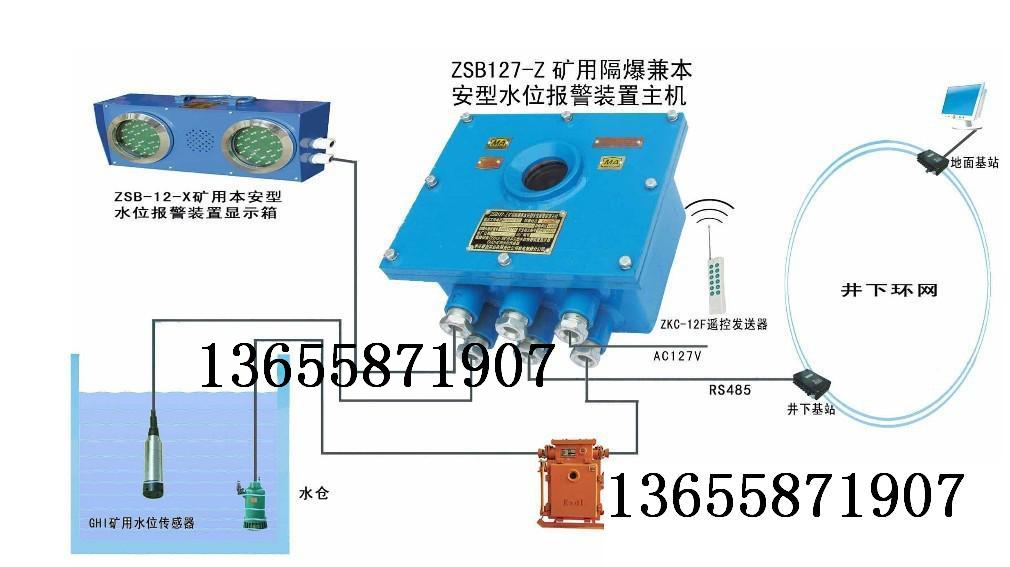

1、裝置由ZSB127-Z礦用隔爆兼本安型水位報警裝置主機、ZSB12-X礦用本安型水位報警裝置顯示器、GUH1礦用水位傳感器及ZKC-12F遙控發送器組成。
2、裝置主機一體一腔，設有6個電纜引入口（M22）和一個顯示窗，腔內裝有電路板；裝置顯示器一體一腔，設有兩個電纜引入裝置、一個擴音口、兩個燈光顯示口，內部裝有指示燈和揚聲器；水位傳感器使用灌封膠澆注成一體，引出12m 兩芯專用電纜（中間部有排氣管）；遙控發送器為手持式，內有一節12V堿性電池和遙控發射電路。
3、
|
序號 |
項 目 名 稱 |
基 本 參 數 |
|
主控箱 |
外形尺寸， 長×寬×高 |
240×220×140 |
|
重量 |
約9.3 |
|
|
顯示器 |
外形尺寸， 長×寬×高 |
428×186×70 |
|
重量 |
約5 |
|
|
水位傳感器 |
外形尺寸，直徑×高 |
Φ37×100 |
|
重量 |
約0.3 |
|
|
遙控發送器 |
外形尺寸， 長×寬×高 |
85×37×16 |
|
重量 |
約0.2 |
三、主要技術指標
1、ZSB127-Z礦用隔爆兼本安型水位報警裝置主機
a）電源電壓：127V AC （波動范圍95V～140V）；
b）工作電流：≤100mA；
c）供顯示箱紅燈的本安電源輸出：電壓：11V～13V /0V交替輸出時間：0.5±0.2S）負載電流：≤90 mA；
d）供顯示箱綠燈的本安電源輸出：負載電流：≤70 mA，輸出電壓范圍：11V～13V；
e）供水位傳感器的本安電源輸出：負載電流：≤20 mA，輸出電壓范圍：11V～13V；
f）輸入控制信號（來自水位傳感器）：動態編碼信號；
g）本安參數
電源最高輸入電壓Um：140V AC；
本安最高輸出電壓Uo：DC 13.0V；
本安最大輸出電流Io：DC 410mA；
允許外部最大分布電感Lo：0.2mH；
允許外部最大分布電容Co：15uF。
2、ZSB12-X礦用本安型水位報警裝置顯示器
a）紅燈電源：本安DC（11.0V～13.0V）/0V交替，交替時間：0.5±0.2S ，I≤90 mA；
b）綠燈電源：本安DC 11.0V～13.0V，I≤70 mA；
c）指示燈顯示方式：為綠、紅LED單面顯示；
d）揚聲器規格：5W/8Ω；
e）音響強度（dB）：≥85；
f）光信號強度：30m可見（黑暗中），并可分辨顏色；
g）本安參數
最高輸入電壓Ui：DC 13.0V；
最大輸入電流Ii：DC 410mA；
允許分布電感Li：0；
允許分布電容Ci：0.1uF。
3、GUH1礦用水位傳感器
a）電源電壓：DC 12V±1V；
b）工作電流：≤10mA；
c）輸出信號：動態編碼信號；
d）本安參數
最高輸入電壓Ui：DC 13.0V；
最大輸入電流Ii：DC 410mA；
允許分布電感Li：0；
允許分布電容Ci：4.7uF。
4、ZKC-12F司控道岔遙控發送器
電源電壓：DC 11.0V~12.3V；
工作電流：≤35mA；
本安參數
電池為23A 12V堿性,數量：1節
5、工作環境：
a）環境溫度：0℃～+40℃；
b）平均相對濕度：不大于95％（+25℃）；
c）海拔：海拔不超過2000m；
d）煤礦井下有瓦斯，煤塵爆炸危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。
