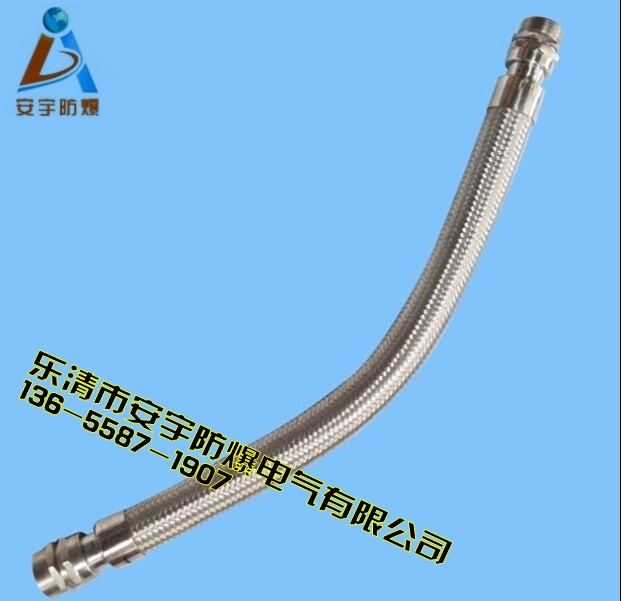

產品名稱：不銹鋼網防爆軟管NGE-20*700 M20*1.5(外)-G3/4(內)
銷售熱線：0577-61728785 13655871907
一、不銹鋼網防爆軟管NGE-20*700 M20*1.5(外)-G3/4(內)適用范圍
爆炸性氣體環境1區、2區；
可燃性粉塵環境20區、21區、22區；
ⅡA、ⅡB、ⅡC級爆炸性氣體環境；
石油采煉、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險環境。
二、不銹鋼網防爆軟管NGE-20*700 M20*1.5(外)-G3/4(內)型號含義
三、不銹鋼網防爆軟管NGE-20*700 M20*1.5(外)-G3/4(內)產品特點
防爆撓性管由活接頭與連接管組成；連接管由內管與護套組成；
活接頭由不銹鋼制作或優質碳素鋼電鍍處理；
內管由波紋管或金屬軟管制成，具有良好耐腐性；
具有阻燃、耐腐蝕、耐水、耐老化、撓性良好、結構牢固、工工作可靠等特點；
螺紋尺寸規格可根據用戶要求特殊加工，如NPT螺紋、英制以及公制螺紋等；
防爆撓性管長度，常規供貨有500mm、700mm、1000mm可供選擇，也可根據用戶需求訂制其它長度；
橡膠防爆撓性連接管，鋼絲網防爆撓性連接管，不銹鋼防爆撓性連接管，三種不同材質可供選擇
四、不銹鋼網防爆軟管NGE-20*700 M20*1.5(外)-G3/4(內)技術參數
執行標準：GB3836.1、GB3836.2、GB12476.1、JB/T9600、IEC60079-0、IEC60079-1、IEC61241-1-1
防爆標志：ExdⅡ、DIP A20
防爆等級：IP65
|
型號 |
管通徑（DN） |
接頭管螺紋（G"） |
長度 |
最小彎曲半徑 |
防爆標志 |
|
BNG700×G1/2" |
15 |
1/2 |
700 |
80 |
ExdII |
|
BNG1000×G1/2" |
15 |
1/2 |
1000 |
80 |
|
|
BNG-700×G3/4" |
20 |
3/4 |
700 |
110 |
|
|
BNG-1000×G3/4" |
20 |
3/4 |
1000 |
100 |
|
|
BNG-700×G1" |
25 |
1 |
700 |
145 |
|
|
BNG-1000×G1" |
25 |
1 |
1000 |
145 |
|
|
BNG-700×G 11 /4" |
32 |
11 /4 |
700 |
180 |
|
|
BNG-1000×G1 1 /4" |
32 |
11 /4 |
1000 |
180 |
|
|
BNG-700×G1 1 /2" |
40 |
1 1 /2 |
700 |
210 |
|
|
BNG-1000×G1 1 /2" |
40 |
1 1 /2 |
1000 |
210 |
|
|
BNG-700×G2" |
50 |
2 |
700 |
250 |
|
|
BNG-1000×G2" |
50 |
2 |
1000 |
250 |
|
|
BNG-700×G2 1 /2" |
70 |
2 1 /2 |
700 |
350 |
|
|
BNG-1000×G2 1 /2" |
70 |
2 1 /2 |
1000 |
350 |
|
|
BNG-700×G3" |
80 |
3 |
700 |
400 |
|
|
BNG-1000×G3" |
80 |
3 |
1000 |
400 |
|
|
BNG-700×G4" |
100 |
4 |
700 |
500 |
|
|
BNG-1000×G4" |
100 |
4 |
1000 |
500 |
