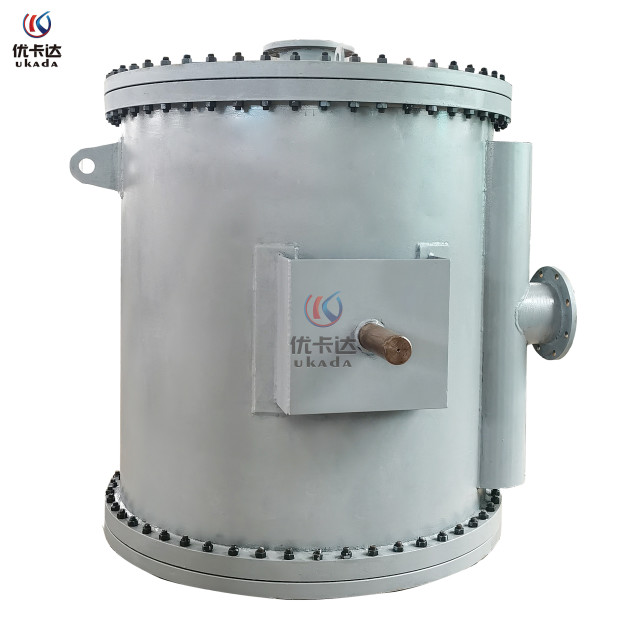

螺旋板式換熱器
螺旋板式換熱器的布置,一般是取決于與之有聯系的設備,以順應流程、縮短管道長度為原則. 如塔的換熱器、再沸器和冷凝器都應布置在塔的附近;塔的回流冷凝器除要靠近塔布置外,還要盡量靠近回流罐和回流泵.
螺旋板式換熱器在安裝后,設備運行過程中需要對換熱器進行定期的維護與清洗工作,以此來延長設備的使用壽命. 他的具體安裝需要具備以下幾點要求：
1、獨立換熱器的布置,特別是大型換熱器應盡量安排在室外,以節約廠房.
2、布置時要考慮換熱器抽管束或檢修所需的場地(包括空間)和設施.
當檢修時,汽車吊不能接近換熱器時,應設吊車梁、地面軌道或其他檢修用設施.
3、換熱器可以單獨布置也可以成組布置,螺旋板式換熱器成組布置可以節約空間,而且整齊美觀.
4、換熱器的介質為氣體并在操作過程中有冷凝液生成時,換熱器的出口管一般應為無袋形管,并使冷凝液自流入受槽內.
此時,換熱器的標高于受槽有關,設備布置時要核對好.
5、操作溫度高于物料自然點的換熱器上方如無樓板或平臺隔開,不應布置其他設備.
6、換熱器與換熱器螺旋板式換熱器,換熱器與其他設備之間至少要留出1m水平距離,位置受限制時,最少也不得少于0.6m.
7、對于有保溫層的換熱器,其相關的間距位置,應是指保溫后外殼的凈距.
8、換熱器管束抽出端可布置在檢修通道側.
9、換熱器布置高度要滿足工藝配管的要求,并適當留有余地.
