針對塑膠材料的UL認證，大家首先想到的應該是材料的UL 94阻燃認證，了解UL認證的客戶都知道，所有經過UL認證的塑膠材料，除了做阻燃測試，UL還會給該款材料設定一個身份認證，這就是我們通常所說的成份分析測試。
1．塑膠材料密碼的意義
塑膠材料是一個復雜的混合體系，除了基體樹脂以外，為了使塑膠材料達到相應的性能，還會添加大量的助劑，比如阻燃劑、增塑劑、潤滑劑、抗氧化劑和無機填料等等，基體樹脂和這些助劑構成了塑膠材料的配方體系，添加助劑可以提高塑膠材料的相關性能，但是如果助劑發生了變化也會影響到性能。
塑膠材料在進行UL認證時，通常對阻燃性能和一些電性能進行測試，其他很多性能會和后端產品一起進行測試。塑膠材料抽樣測試時，除了阻燃性能外，其他性能都是通過驗證配方來保證一致性的。只有配方穩定了，性能才能保持一致。
每個塑膠材料在進行UL認證的時候，性能測試的同時，也會進行紅外光譜分析（FTIR）、熱失重分析（TGA）、差示掃描量熱法（DSC），建立參考圖譜（Reference data）這三個圖譜就是每個認證塑膠材料的密碼，將會永久地存放于UL的數據庫中。
2．UL關于成份比對的判定
當塑膠材料獲得UL認證后，每年UL會進行抽樣檢測，檢測的內容一般包含阻燃測試和成份比對。從目前中國的數據來看，大概20%客戶會因?yàn)閳D譜比對不符而被判定為疑似產品配方發生變化，UL關于成份比對的判定是參考標準UL 746A的附錄A，B，C（Appendix A，B，C）。

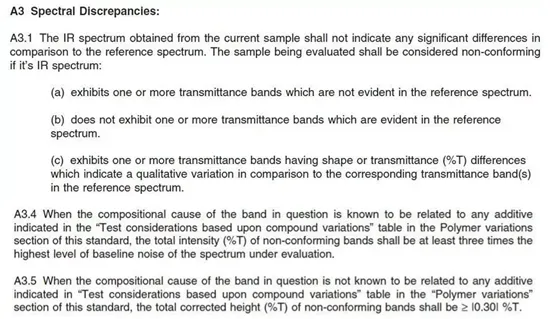

1. 根據標準UL 746A中Appendix A3.1，A3.4和A3.5的內容，紅外光譜FTIR比對符合判定標準如下：
2.根據標準規定，解釋如下：
與參考圖譜相比，不能出現多一個或者多個的透射峰；
與參考圖譜相比，不能少一個或者多個透射峰；
與參考圖譜相比，峰的形狀要一樣。
其中A3.5指出：對于已知物質，峰的強度不小于51250px-1到48750px-1之間噪音的三倍，對于未知物質，峰的強度不小于0.3%都會被認為是透射峰存在。

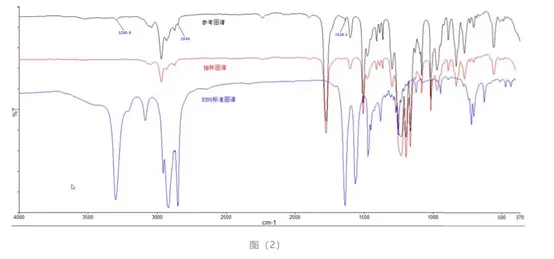

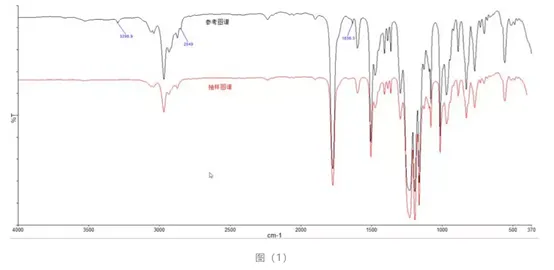

如圖所示，根據標準UL 746A中Appendix A的判斷標準，抽樣圖譜與留存的參考圖譜相比，少了~3296，~2849，~40900px-1的峰，因此判定為比對不符。結合材料的材質特點再通過分析，得到結論是與參考樣本相比少了潤滑劑EBS，請見圖。

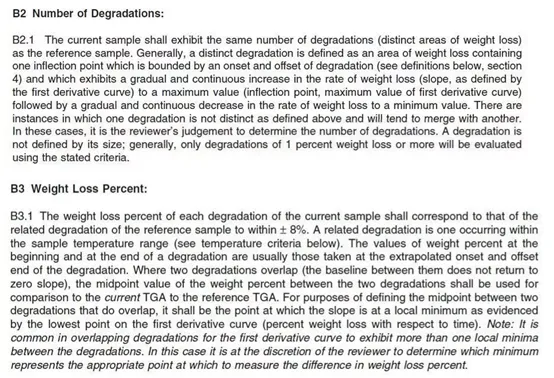

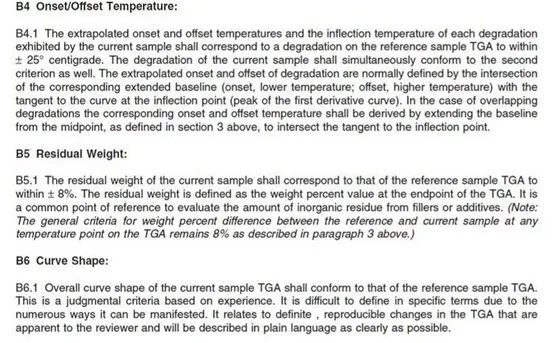

3. 根據標準UL 746A中 Appendix B2~B6的內容，熱失重分析TGA比對判定標準如下：
根據標準規定，解釋如下：
降解數量要和參考圖譜一樣；
與參考圖譜相比，每段降解失重差異不超過8%；
與參考圖譜相比，最后殘重差異不超過8%；
與參考圖譜相比，起始降解溫度和終止降解溫度差異不超過25oC；
與參考圖譜相比，TGA熱失重曲線形狀要一樣。
如圖所示，根據標準UL 746A中Appendix B2~B6的判定標準，抽樣樣品和參考樣品相比，降解數目是一樣的，分為兩段降解，每段降解的失重和最后的殘重差異都小于8%，降解曲線的形狀也一樣，但還是可以很明顯看出起始降解溫度有差異（Onset Temperature），抽樣樣品的起始降解溫度比參考樣品高了~25oC，超過了25oC的標準規定，判定為不符，結合紅外光譜的分析結果，推斷可能的原因是參考樣品中多了EBS的潤滑劑，導致參考樣品降解提前，但具體原因還是需要進一步溝通。

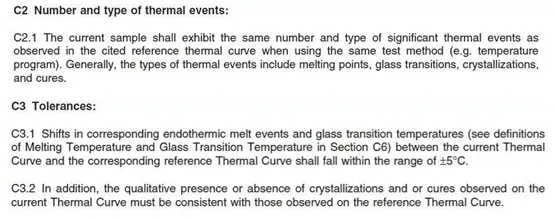

4. 根據標準UL 746A中 Appendix C2和C3，差示掃描量熱法DSC比對判定標準如下：
根據標準規定，解釋如下：
與參考樣品相比，熱轉變行為數目要一樣，熱轉變行為包含熔融，玻璃化轉變，結晶和固化；
與參考樣品相比，相同的吸熱熱轉變行為（熔融和玻璃化轉變），溫度差異不超過5oC，對于結晶和固化放熱熱轉變行為，如果參考樣DSC曲線上存在，抽樣樣品也需要同樣存在一樣的放熱熱轉變行為。

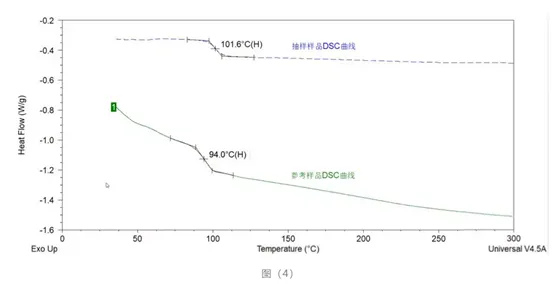

如圖所示，根據標準UL 746A中Appendix C2和C3的判定標準，參考樣品和抽樣樣品都只有一個熱轉變行為-玻璃化轉變，但是抽樣樣品的玻璃化轉變溫度高出~7.6oC，超出了標準規定5oC的范圍，判定為不符，根據以上FTIR和TGA結果，綜合分析下來，導致DSC不符的可能原因是參考樣品中添加了EBS潤滑劑，導致玻璃化轉變溫度的降低。
可以說標準UL 746A對成份的管控還是很嚴格的，為了避免年度抽樣圖譜比對不符的發生，客戶在材料獲得認證后，請不要隨意更換原材料的供應商和更改材料各成分比例，并且盡可能保持工藝上的一致性。熱塑性材料成型工藝的變動，熱固性材料固化條件的變更都有可能導致圖譜比對不符的發生。當發生不符合時，UL會發送一份不符合信，客戶收到不符合信后請盡快聯系UL工程師并商討解決方案。
綜上所示，塑膠材料的密碼也就是配方的密碼，保證該密碼的一致性可以保證UL認可材料在后端使用中保持和原始認證一致的性能，所以UL塑膠材料的認證并不僅僅是阻燃性能、電性能和機械性能的認證，同時是對配方和工藝的控制。
詳詢sunny陶靜13913142465
UL 94 是應用最廣泛的塑料材料阻燃性能評價標準，共有 12 種等級：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。
UL 94 用來評價材料在被點燃后火焰熄滅的能力。根據燃燒速度、燃燒時間、抗滴落能力以及滴落物是否燃燒等有多種評判方法。每種被測材料根據顏色或厚度都可以得到許多值。當選定某個產品的材料時，其 UL 等級應滿足塑料零件壁部分的厚度要求。UL 等級必須與厚度值一起報告。
1 Scope
1.1 These requirements cover tests for flammability of polymeric materials used for parts in devices and appliances. They are intended to serve as a preliminary indication of their acceptability with respect to flammability for a particular application.
1.2 The methods described in this Standard involve standard size specimens and are intended to be used solely to measure and describe the flammability properties of materials, used in devices and appliances, in response to a small open flame or radiant heat source under controlled laboratory conditions.
1.3 The tests in the Standard for Tests for Flammability of Small Polymeric Component Materials should be used to evaluate small components which contain materials that can not be fabricated into standardized specimens in the minimum use thickness and subjected to applicable preselection tests in UL 94. Test procedures in UL 1694 are applicable to small components with an overall volume of less than 2500 mm3 (0.15 in3). UL 1694 is generally not applicable to small components with an overall volume greater than 2500 mm3 (0.15 in3).
1.4 The final acceptance of the material is dependent upon its use in complete equipment that conforms with the standards applicable to such equipment. The flammability classification required of a material is dependent upon the equipment or device involved and the particular use of the material. The performance level of a material determined by these methods shall not be assumed to correlate with its performance in end-use application. The actual response to heat and flame of materials depends upon the size and bbbb, and also on the end-use of the product using the material. Assessment of other important characteristics in the end-use application includes, but is not limited to, factors such as ease of ignition, burning rate, flame spread, fuel contribution, intensity of burning, and products of combustion.
1.5 If found to be appropriate, the requirements are applied to other nonmetallic materials.
1.6 These tests, with the exception of the Radiant Panel Test in Section 10, are not applicable to the evaluation of parts where the thickness exceeds 13.0 mm or where the surface area exceeds 1 m2. These requirements do not cover polymeric materials when used for building construction, finishing, or contents such as wall and floor coverings, furnishings, decorative objects and so forth. In addition, the fire resistance (in terms of an hourly rating), flame spread, smoke characterization, and heat release rate is not evaluated. Other fire tests exist and shall be used to evaluate the flammability of materials in the intended end-use-product configuration.
