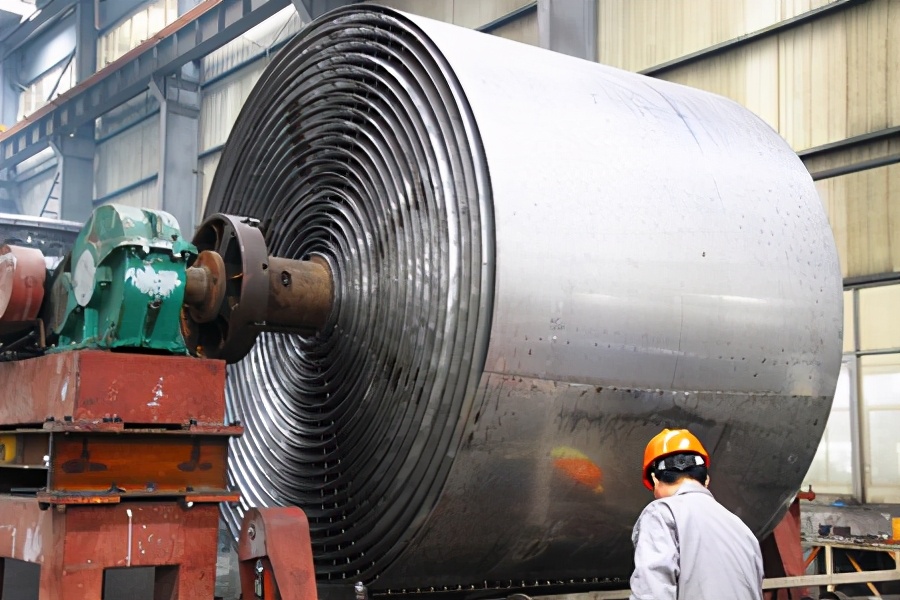

spiral plate heat exchanger傳熱元件 由螺旋形板組成的換熱器 。
螺旋板式換熱器是一種高效換熱器設備, 適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器
1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3、I 型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、II 型可拆式 螺旋板換熱器 結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、III 型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同�；旌辖M合：一個通道并聯，一個通道串聯。
螺旋板式換熱器的基本參數：
1. 螺旋板式換熱器的公稱壓力PN規定為 0.6 ，1，1.6 、2.5Mpa（即原 6、10、16、25kg/cm）（系指單通道的工作壓力）試驗壓力為工作壓力的1.25 倍。
2. 螺旋板式換熱器與介質接觸部分的材質，碳素鋼為Q23B、Q235B、不銹鋼酸鋼為 SUS321、SUS304、3161。其它材質可根據用戶要求選定。
3. 允許工作溫度：碳素鋼的t=0- +350℃。不銹鋼酸鋼的t=-40- 500℃。升溫降壓范圍按壓力容器的有關規定，選用本設備時，應通過恰當?shù)墓に囉嬎�，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec 氣體流速10m/Sec）. 設備可臥放或立放，但用于蒸氣冷凝時只能立放；用于燒堿行業必須進行整體熱處理，以消除應力。
螺旋板式換熱器防堵塞原理
螺旋板式換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，主要體現在：
1. 因為它是單通道雜質在通道內的沉積一形成周轉的流還就會提高至把它沖掉；
2. 因為螺旋通道內沒有死角，雜質容易被沖出
