換熱器作為在工業生產中實現兩種物料間的熱量傳遞的設備，在化工行業一直以來得到廣泛的使用，螺旋板式換熱器作為換熱器的一種同樣應用在化工行業的各個環節，是化工生產中重要的輔助生產設備。對于螺旋板式換熱器的結垢問題是最常見的失效形式。
解決螺旋板式換熱器結垢好的辦法是嚴格操作工藝規程，保持良好的日常維護，并進行定期的清洗 。
1 螺旋板式換熱器的基本結構、類型 、特點以及工作原理
1.1 基本結構 、類型和特點
1.1.1 基本結構

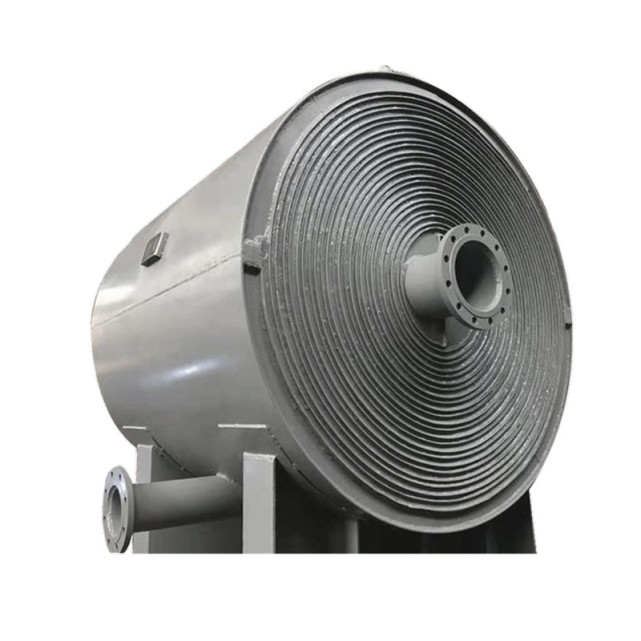

螺旋板式換熱器是由兩張較長的鋼板疊放在一起卷制而成的，每張板上均布地焊有定距柱， 它使兩張板之間產生一定的間距， 形成換熱流道 。定距柱起到支撐鋼板抵抗流體壓力的作用，也起到流體
在換熱流道中流動時增加湍流從而提高換熱效率的作用。相鄰兩流道流過的兩種流體溫度不同， 它們通過螺旋鋼板進行傳熱，達到換熱的目的 。
1.1.2 類型
a、不可拆式。卷制后的螺旋板式換熱器， 其兩端焊死，不可拆卸，形成固定結構，流道內部不可觸及 。它適用于不易堵塞的流體換熱。不可拆式又分臥式和立式的結構。
b、可拆式 。卷制后的螺旋板式換熱器， 每端只將一個流道焊死， 而另一個流道開放， 然后在端面上加端蓋加以密封，其端蓋可以拆卸， 從而可以清理流道內部 。它適用于易堵塞的流體換熱 。
c、特殊形式 。有些化工上用的螺旋板式換熱器， 根據加工工藝的要求，需要特殊結構，兩端帶有封頭 、端蓋或兩個換熱器串聯在一起，結構不一 。
1.1.3 特點
結構緊湊 、占地面積小、傳熱效率高 、操作靈活性大 、應用范圍廣 、熱損失小 、安裝和清洗方便等特點 。傳熱流道長 、流道間距大 、耐熱溫 、不易泄漏 。因此它換熱效率較高， 換熱后冷介質的
溫度容易接近熱介質的溫度，適于粘稠性物料和含有顆粒性物料的加溫或降溫處理，但不適于含有纖維性物料換熱。螺旋板式換熱器是一種高效換熱器設備，適用汽－汽、汽－液、液－液傳熱等。
1.2 工作原理
對于換熱的兩種介質，如果都是液體， 在螺旋板式換熱器的流道內要按逆流方式流動 。所謂逆流是指進行換熱的兩相鄰流道內的兩種液體，沿螺旋流道彼此相反的方向流動， 這樣能使兩種流體介質
之間始終保持一定溫差，從而達到好的傳熱效果。對于換熱的兩種介質， 一種是液體，另一種是氣體， 則它們在螺旋板式換熱器內要按錯流方式流動，即液體在換熱器內沿螺旋方向流動，而氣體沿
換熱器的軸向直接通過，這主要是考慮到氣體的特點， 氣體一般要求流量大， 阻力小，或有的是用于蒸汽冷凝， 因此一般不讓氣體沿螺旋方向流動 。
